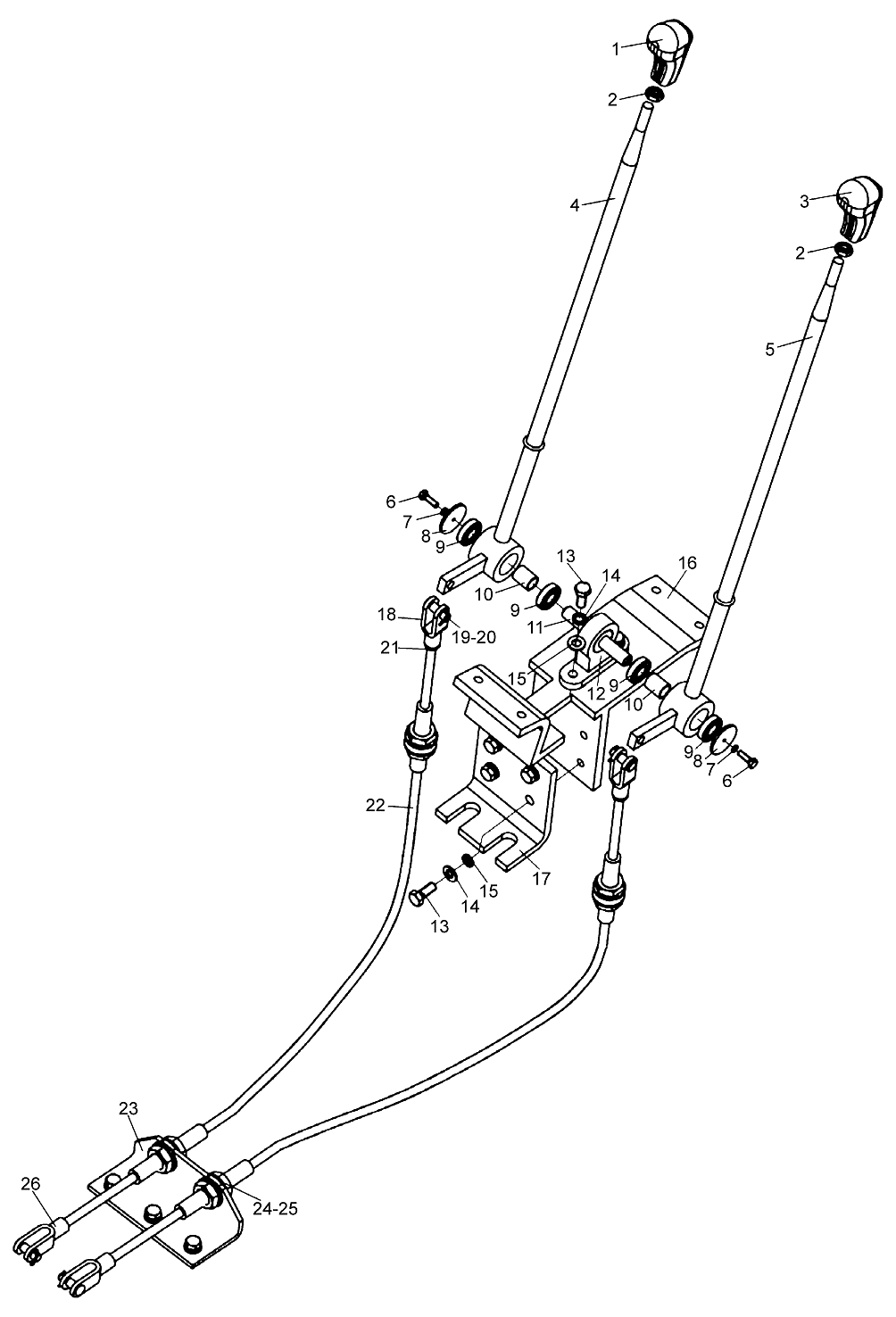

Рычаги управления

← Рулевая колонка Сиденье 801968889 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шар ручки

Каталожный номер:801902741

Комплект:1

Примечание:

№ на схеме:2

Наименование:Гайка M12

Каталожный номер:805200069

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шар ручки

Каталожный номер:801902742

Комплект:1

Примечание:

№ на схеме:4

Наименование:Управляющий рычаг стрелы

Каталожный номер:252600313

Комплект:1

Примечание:

№ на схеме:5

Наименование:Рычаг управления опрокидывающим бункером

Каталожный номер:252600314

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт M6х20

Каталожный номер:805000525

Комплект:2

Примечание:

№ на схеме:7

Наименование:Шайба 8

Каталожный номер:805300010

Комплект:2

Примечание:

№ на схеме:8

Наименование:Стопорное кольцо

Каталожный номер:250300282

Комплект:2

Примечание:

№ на схеме:9

Наименование:Подшипник 6002-2RS

Каталожный номер:800511272

Комплект:4

Примечание:

№ на схеме:10

Наименование:Втулка вала

Каталожный номер:250300263

Комплект:2

Примечание:

№ на схеме:11

Наименование:Вал

Каталожный номер:250300262

Комплект:1

Примечание:

№ на схеме:12

Наименование:Насадка

Каталожный номер:250300155

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт M10х30

Каталожный номер:805000043

Комплект:13

Примечание:

№ на схеме:14

Наименование:Шайба 10

Каталожный номер:805300014

Комплект:13

Примечание:

№ на схеме:15

Наименование:Шайба 10

Каталожный номер:805300017

Комплект:13

Примечание:

№ на схеме:16

Наименование:Опора

Каталожный номер:251400201

Комплект:1

Примечание:

№ на схеме:17

Наименование:Установочная планка

Каталожный номер:252600516

Комплект:1

Примечание:

№ на схеме:18

Наименование:Вильчатое соединение

Каталожный номер:250200174

Комплект:2

Примечание:

№ на схеме:19

Наименование:Вал штифта B10х35

Каталожный номер:805600368

Комплект:4

Примечание:

№ на схеме:20

Наименование:Шплинт 2.5х16

Каталожный номер:805601528

Комплект:4

Примечание:

№ на схеме:21

Наименование:Гайка M10

Каталожный номер:805201570

Комплект:4

Примечание:

№ на схеме:22

Наименование:Мягкий вал

Каталожный номер:252600580

Комплект:2

Примечание:

№ на схеме:23

Наименование:Постоянный опорный лист

Каталожный номер:252600315

Комплект:1

Примечание:

№ на схеме:24

Наименование:Гайка M18х1.5

Каталожный номер:805201573

Комплект:8

Примечание:

№ на схеме:25

Наименование:Шайба 18

Каталожный номер:805300060

Комплект:8

Примечание:

№ на схеме:26

Наименование:Вильчатое соединение

Каталожный номер:250200218

Комплект:2

Примечание:
