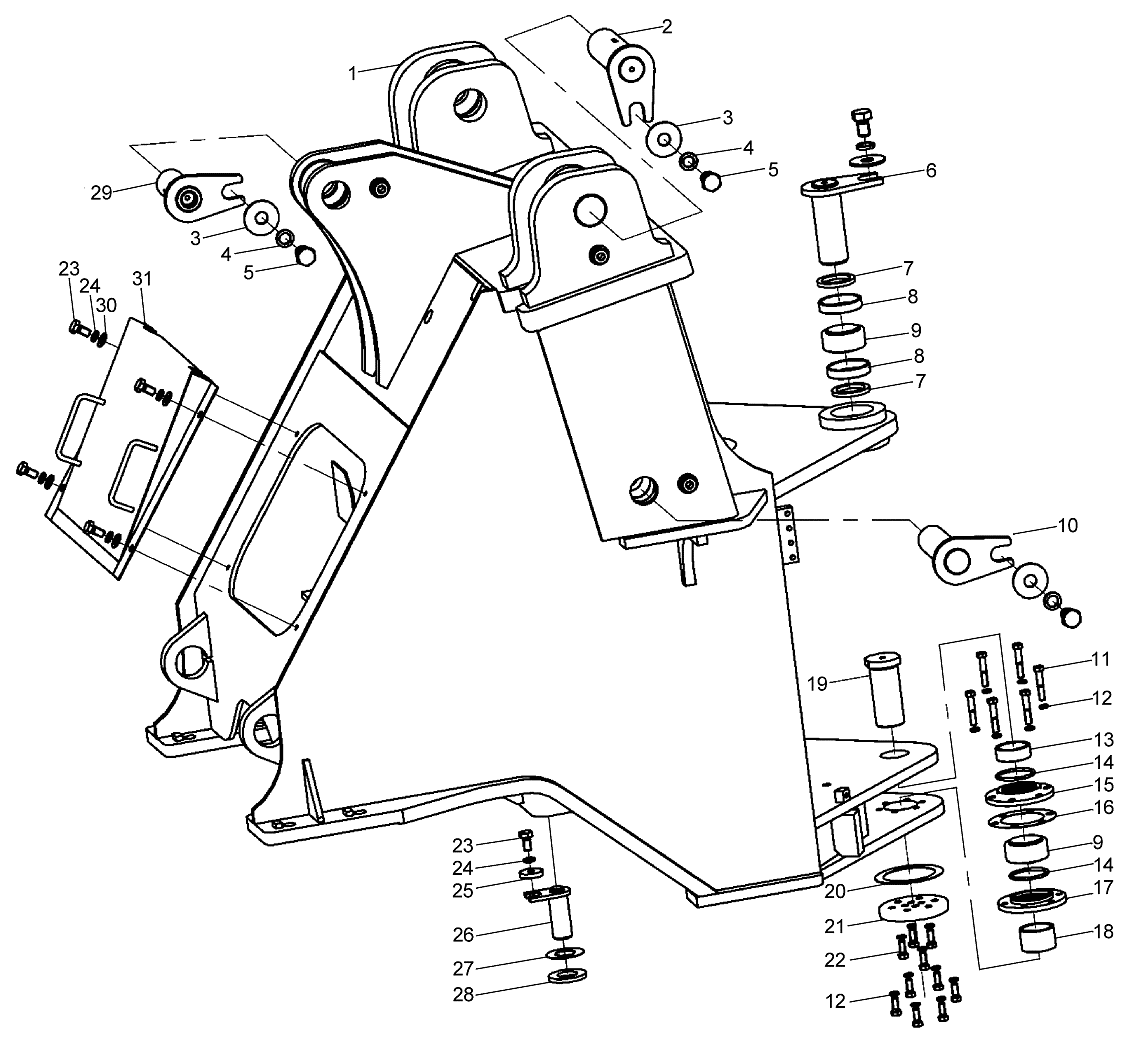

Передняя рама 252604099

← Рама 252606254 Задняя рама 252606468 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Передняя рама

Каталожный номер:252605912

Комплект:1

Примечание:

№ на схеме:2

Наименование:Палец стрелы передней рамы

Каталожный номер:252604960

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шайба 16

Каталожный номер:805300111

Комплект:6

Примечание:

№ на схеме:4

Наименование:Шайба 16

Каталожный номер:805300011

Комплект:6

Примечание:

№ на схеме:5

Наименование:Болт M16х25

Каталожный номер:805000022

Комплект:6

Примечание:

№ на схеме:6

Наименование:Верхний шарнирный палец

Каталожный номер:252600511

Комплект:1

Примечание:

№ на схеме:7

Наименование:Уплотнительное кольцо B60х80х8

Каталожный номер:803164079

Комплект:2

Примечание:

№ на схеме:8

Наименование:Стальная втулка

Каталожный номер:252600717

Комплект:2

Примечание:

№ на схеме:9

Наименование:Откидной подшипник GE60ES

Каталожный номер:800511234

Комплект:2

Примечание:

№ на схеме:10

Наименование:Палец масляного цилиндра стрелы передней рамы

Каталожный номер:252604959

Комплект:2

Примечание:

№ на схеме:11

Наименование:Болт M12х65

Каталожный номер:805000681

Комплект:6

Примечание:

№ на схеме:12

Наименование:Шайба 12

Каталожный номер:805300018

Комплект:16

Примечание:

№ на схеме:13

Наименование:Стальная втулка

Каталожный номер:252600572

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-образное кольцо 73х5.3G

Каталожный номер:803164133

Комплект:2

Примечание:

№ на схеме:15

Наименование:Верхний фланец

Каталожный номер:252600573

Комплект:1

Примечание:

№ на схеме:16

Наименование:Регулирующая шайба

Каталожный номер:250100424

Комплект:1

Примечание:

№ на схеме:17

Наименование:Нижний фланец

Каталожный номер:252600574

Комплект:1

Примечание:

№ на схеме:18

Наименование:Стальная втулка

Каталожный номер:252600353

Комплект:1

Примечание:

№ на схеме:19

Наименование:Нижний шарнирный палец

Каталожный номер:252600335

Комплект:1

Примечание:

№ на схеме:20

Наименование:Регулирующая шайба

Каталожный номер:252600576

Комплект:1

Примечание:

№ на схеме:21

Наименование:Нажимная планка

Каталожный номер:252600575

Комплект:1

Примечание:

№ на схеме:22

Наименование:Болт M12х30

Каталожный номер:805000716

Комплект:10

Примечание:

№ на схеме:23

Наименование:Болт M10х20

Каталожный номер:805000714

Комплект:6

Примечание:

№ на схеме:24

Наименование:Шайба 10

Каталожный номер:805300014

Комплект:6

Примечание:

№ на схеме:25

Наименование:Шайба

Каталожный номер:250100183

Комплект:2

Примечание:

№ на схеме:26

Наименование:Шкворень

Каталожный номер:251900394

Комплект:2

Примечание:

№ на схеме:27

Наименование:Шайба

Каталожный номер:251901033

Комплект:2

Примечание:

№ на схеме:28

Наименование:Шайба

Каталожный номер:251901034

Комплект:2

Примечание:

№ на схеме:29

Наименование:Палец масляного цилиндра передней рамы

Каталожный номер:252604961

Комплект:1

Примечание:

№ на схеме:30

Наименование:Шайба 10

Каталожный номер:805300017

Комплект:4

Примечание:

№ на схеме:31

Наименование:Передняя панель

Каталожный номер:252600714

Комплект:1

Примечание:
