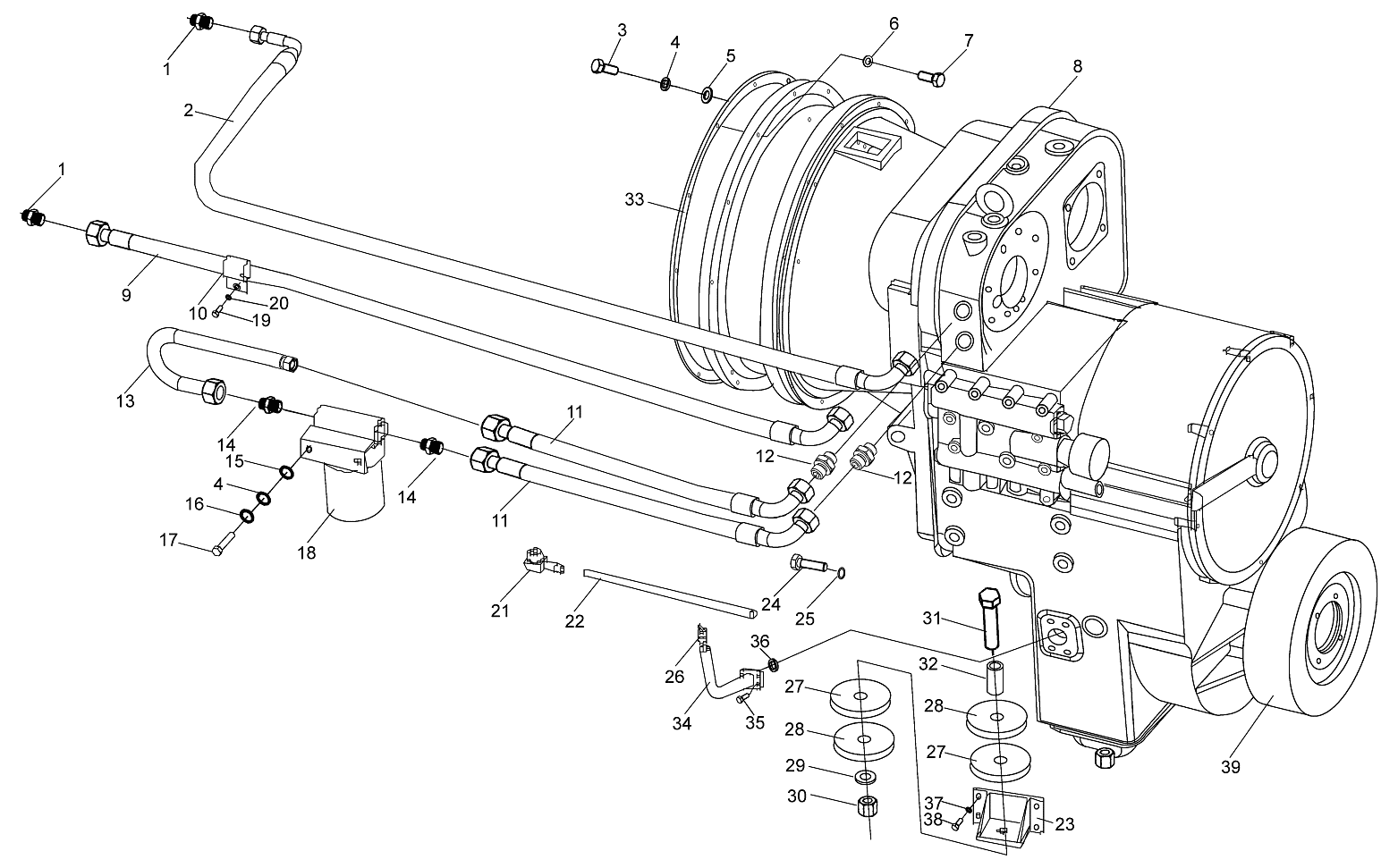

Коробка передач 252605751

← Топливный бак 252605780 Трансмиссия 252700407 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Соединение

Каталожный номер:803164753

Комплект:2

Примечание:

№ на схеме:2

Наименование:Резиновая труба в сборе

Каталожный номер:252700205

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шпилька AM10х1х20

Каталожный номер:805002236

Комплект:12

Примечание:

№ на схеме:4

Наименование:Шайба 10

Каталожный номер:805300014

Комплект:14

Примечание:

№ на схеме:5

Наименование:Гайка M10х1

Каталожный номер:805200090

Комплект:12

Примечание:

№ на схеме:6

Наименование:Шайба 12

Каталожный номер:805300018

Комплект:12

Примечание:

№ на схеме:7

Наименование:Болт M12х45

Каталожный номер:805000014

Комплект:12

Примечание:

№ на схеме:8

Наименование:КПП с малой скоростью оборотов в сборе

Каталожный номер:272200372

Комплект:1

Примечание:

№ на схеме:9

Наименование:Резиновая труба в сборе

Каталожный номер:252700206

Комплект:1

Примечание:

№ на схеме:10

Наименование:Трубодержатель

Каталожный номер:252101422

Комплект:1

Примечание:

№ на схеме:11

Наименование:Резиновая труба в сборе

Каталожный номер:251400232

Комплект:2

Примечание:

№ на схеме:12

Наименование:Соединение

Каталожный номер:803165983

Комплект:4

Примечание:

№ на схеме:13

Наименование:Изогнутая труба

Каталожный номер:251400230

Комплект:1

Примечание:

№ на схеме:14

Наименование:Соединение

Каталожный номер:803164756

Комплект:2

Примечание:

№ на схеме:15

Наименование:Гайка M10

Каталожный номер:805200048

Комплект:2

Примечание:

№ на схеме:16

Наименование:Шайба 10

Каталожный номер:805300102

Комплект:2

Примечание:

№ на схеме:17

Наименование:Болт M10х40

Каталожный номер:805000029

Комплект:2

Примечание:

№ на схеме:18

Наименование:Масляный фильтр коробки передачи

Каталожный номер:250202026

Комплект:1

Примечание:

№ на схеме:19

Наименование:Болт M8х16

Каталожный номер:805000033

Комплект:1

Примечание:

№ на схеме:20

Наименование:Шайба 8

Каталожный номер:805300010

Комплект:1

Примечание:

№ на схеме:21

Наименование:Прямое соединение

Каталожный номер:250400122

Комплект:1

Примечание:

№ на схеме:22

Наименование:Резиновая труба B13х450

Каталожный номер:803164003

Комплект:1

Примечание:

№ на схеме:23

Наименование:Опора коробки передачи

Каталожный номер:252700220

Комплект:1

Примечание:

№ на схеме:24

Наименование:Болт M16х55

Каталожный номер:805000164

Комплект:4

Примечание:

№ на схеме:25

Наименование:Гайка M16

Каталожный номер:805200051

Комплект:4

Примечание:

№ на схеме:26

Наименование:Заправочная крышка

Каталожный номер:252000114

Комплект:1

Примечание:

№ на схеме:27

Наименование:Амортизационная прокладка

Каталожный номер:252100347

Комплект:4

Примечание:

№ на схеме:28

Наименование:Нажимная планка

Каталожный номер:252100348

Комплект:4

Примечание:

№ на схеме:29

Наименование:Шайба 20

Каталожный номер:805300112

Комплект:2

Примечание:

№ на схеме:30

Наименование:Гайка M20

Каталожный номер:805201518

Комплект:2

Примечание:

№ на схеме:31

Наименование:Болт M20х120

Каталожный номер:805001906

Комплект:2

Примечание:

№ на схеме:32

Наименование:Промежуточное тело

Каталожный номер:252700204

Комплект:2

Примечание:

№ на схеме:33

Наименование:Прокладка

Каталожный номер:250200162

Комплект:1

Примечание:

№ на схеме:34

Наименование:Заправочная труба

Каталожный номер:252001386

Комплект:1

Примечание:

№ на схеме:35

Наименование:Болт M10х30 (по прочности 8,8) M10х30(8.8 )

Каталожный номер:805002174

Комплект:4

Примечание:

№ на схеме:36

Наименование:O-образное кольцо 35.5х3.55

Каталожный номер:803164128

Комплект:1

Примечание:

№ на схеме:37

Наименование:Шайба 18

Каталожный номер:805300039

Комплект:8

Примечание:

№ на схеме:38

Наименование:Болт M18х40

Каталожный номер:805000497

Комплект:8

Примечание:

№ на схеме:39

Наименование:Тормоз

Каталожный номер:250200519

Комплект:1

Примечание:
