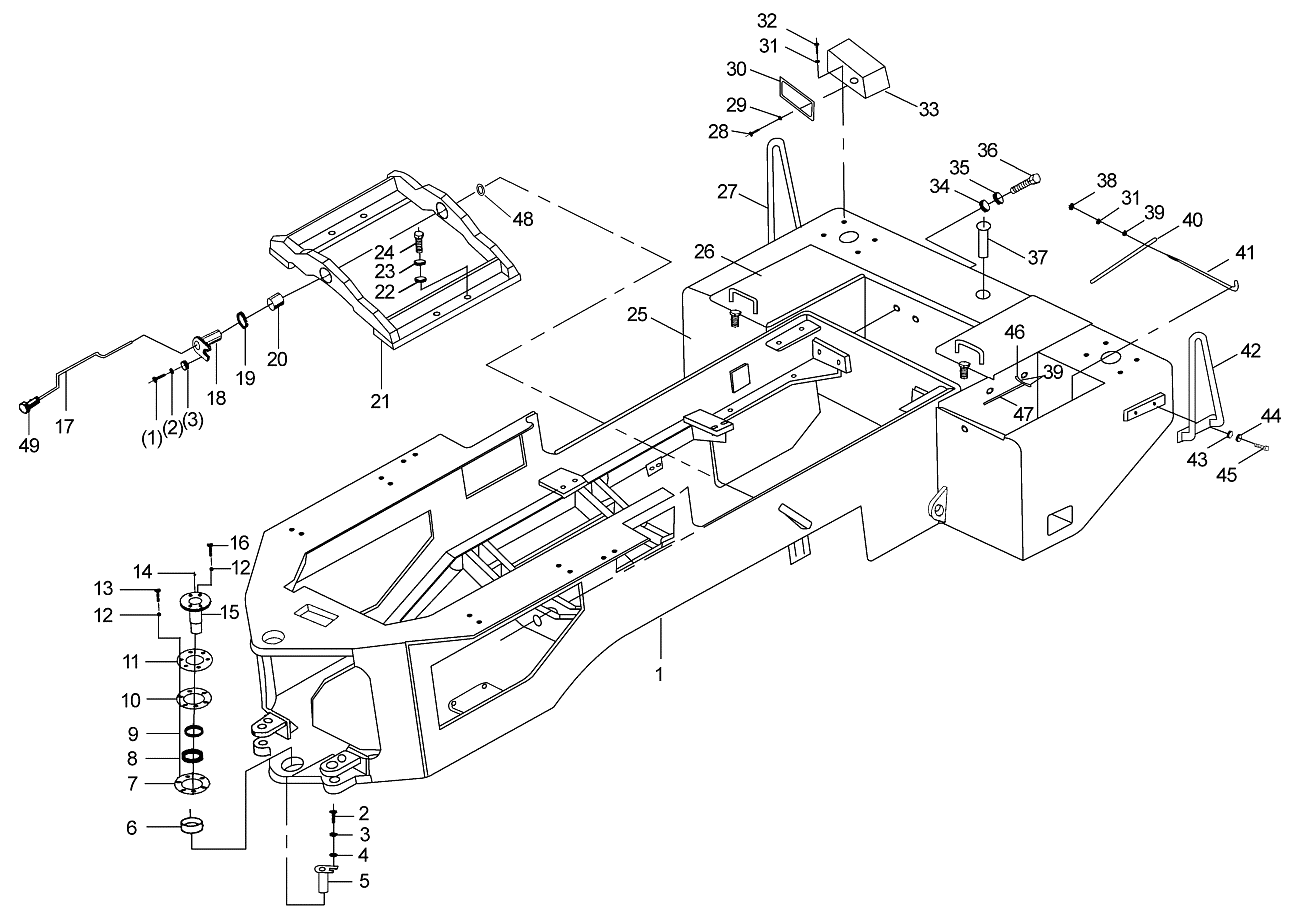

Задняя рама 251703049

← Передняя рама 251703085 Рабочая гидросистема →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Задняя рама

Каталожный номер:251703118

Комплект:1

Примечание:

№ на схеме:1

Наименование:Задняя рама

Каталожный номер:251703050

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт M10х20

Каталожный номер:805000714

Комплект:4

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:250100183

Комплект:4

Примечание:

№ на схеме:4

Наименование:Шайба 10

Каталожный номер:805300014

Комплект:4

Примечание:

№ на схеме:5

Наименование:Штифт заднего поворота

Каталожный номер:250500158

Комплект:2

Примечание:

№ на схеме:6

Наименование:Стальная втулка

Каталожный номер:250100127

Комплект:2

Примечание:

№ на схеме:7

Наименование:Нижний фланец

Каталожный номер:250100182

Комплект:2

Примечание:

№ на схеме:8

Наименование:Откидной подшипник GE60ES

Каталожный номер:800511234

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-образное кольцо

Каталожный номер:801100113

Комплект:2

Примечание:

№ на схеме:10

Наименование:Регулирующая шайба

Каталожный номер:250100424

Комплект:

Примечание:

№ на схеме:11

Наименование:Верхний фланец

Каталожный номер:250100181

Комплект:2

Примечание:

№ на схеме:12

Наименование:Шайба 12

Каталожный номер:805300018

Комплект:20

Примечание:

№ на схеме:13

Наименование:Болт M12х60

Каталожный номер:805000032

Комплект:12

Примечание:

№ на схеме:14

Наименование:Масленка M10х1

Каталожный номер:801100339

Комплект:2

Примечание:

№ на схеме:15

Наименование:Нижний шарнирный палец

Каталожный номер:251703081

Комплект:1

Примечание:

№ на схеме:15

Наименование:Верхний шарнирный палец

Каталожный номер:250100215

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт M12х30

Каталожный номер:805000716

Комплект:8

Примечание:

№ на схеме:17

Наименование:Заливная труба

Каталожный номер:250100870

Комплект:2

Примечание:

№ на схеме:18

Наименование:Палец вспомогательной рамы

Каталожный номер:250100212

Комплект:2

Примечание:

№ на схеме:19

Наименование:Медная шайба

Каталожный номер:250200178

Комплект:2

Примечание:

№ на схеме:20

Наименование:Комплект

Каталожный номер:250100180

Комплект:2

Примечание:

№ на схеме:21

Наименование:Вспомогательная рама

Каталожный номер:250900177

Комплект:1

Примечание:

№ на схеме:22

Наименование:Гайка M24х2

Каталожный номер:805201458

Комплект:8

Примечание:

№ на схеме:23

Наименование:Шайба 24

Каталожный номер:805300034

Комплект:8

Примечание:

№ на схеме:24

Наименование:Болт M24х2х220

Каталожный номер:805000671

Комплект:8

Примечание:

№ на схеме:25

Наименование:Контргруз

Каталожный номер:250900220

Комплект:1

Примечание:

№ на схеме:26

Наименование:Крышка правой коробки

Каталожный номер:250900228

Комплект:1

Примечание:

№ на схеме:26

Наименование:Крышка левой коробки

Каталожный номер:250900227

Комплект:1

Примечание:

№ на схеме:27

Наименование:Право-задний кронштейн-поручень

Каталожный номер:250700106

Комплект:1

Примечание:

№ на схеме:28

Наименование:Винт M5х12

Каталожный номер:805100056

Комплект:8

Примечание:

№ на схеме:29

Наименование:Шайба 5

Каталожный номер:805300119

Комплект:12

Примечание:

№ на схеме:30

Наименование:Перекрытие за фонарем

Каталожный номер:252100432

Комплект:2

Примечание:

№ на схеме:31

Наименование:Шайба 8

Каталожный номер:805300010

Комплект:12

Примечание:

№ на схеме:32

Наименование:Болт M8х16

Каталожный номер:805000033

Комплект:12

Примечание:

№ на схеме:33

Наименование:Опора фары

Каталожный номер:252100428

Комплект:8

Примечание:

№ на схеме:34

Наименование:Шайба 24

Каталожный номер:805300021

Комплект:2

Примечание:

№ на схеме:35

Наименование:Шайба 24

Каталожный номер:805300034

Комплект:4

Примечание:

№ на схеме:36

Наименование:Болт M24х200

Каталожный номер:805002851

Комплект:4

Примечание:

№ на схеме:37

Наименование:Буксирный палец

Каталожный номер:250100646

Комплект:1

Примечание:

№ на схеме:38

Наименование:Гайка M8

Каталожный номер:805200045

Комплект:4

Примечание:

№ на схеме:39

Наименование:Шайба 8

Каталожный номер:805300069

Комплект:12

Примечание:

№ на схеме:40

Наименование:Стопорный угольник

Каталожный номер:250900221

Комплект:2

Примечание:

№ на схеме:41

Наименование:Крепежный болт

Каталожный номер:250900222

Комплект:4

Примечание:

№ на схеме:42

Наименование:Кронштейн-поручень лево-задний

Каталожный номер:250700111

Комплект:1

Примечание:

№ на схеме:43

Наименование:Шайба 16

Каталожный номер:805300013

Комплект:4

Примечание:

№ на схеме:44

Наименование:Шайба 16

Каталожный номер:805300011

Комплект:4

Примечание:

№ на схеме:45

Наименование:Болт M12х30

Каталожный номер:805000716

Комплект:4

Примечание:

№ на схеме:46

Наименование:Шплинт 2х20

Каталожный номер:805603355

Комплект:2

Примечание:

№ на схеме:47

Наименование:Упорный стержень

Каталожный номер:252100434

Комплект:2

Примечание:

№ на схеме:48

Наименование:Регулирующая шайба

Каталожный номер:269900185

Комплект:4

Примечание:

№ на схеме:49

Наименование:Масленка

Каталожный номер:801100336

Комплект:4

Примечание:
