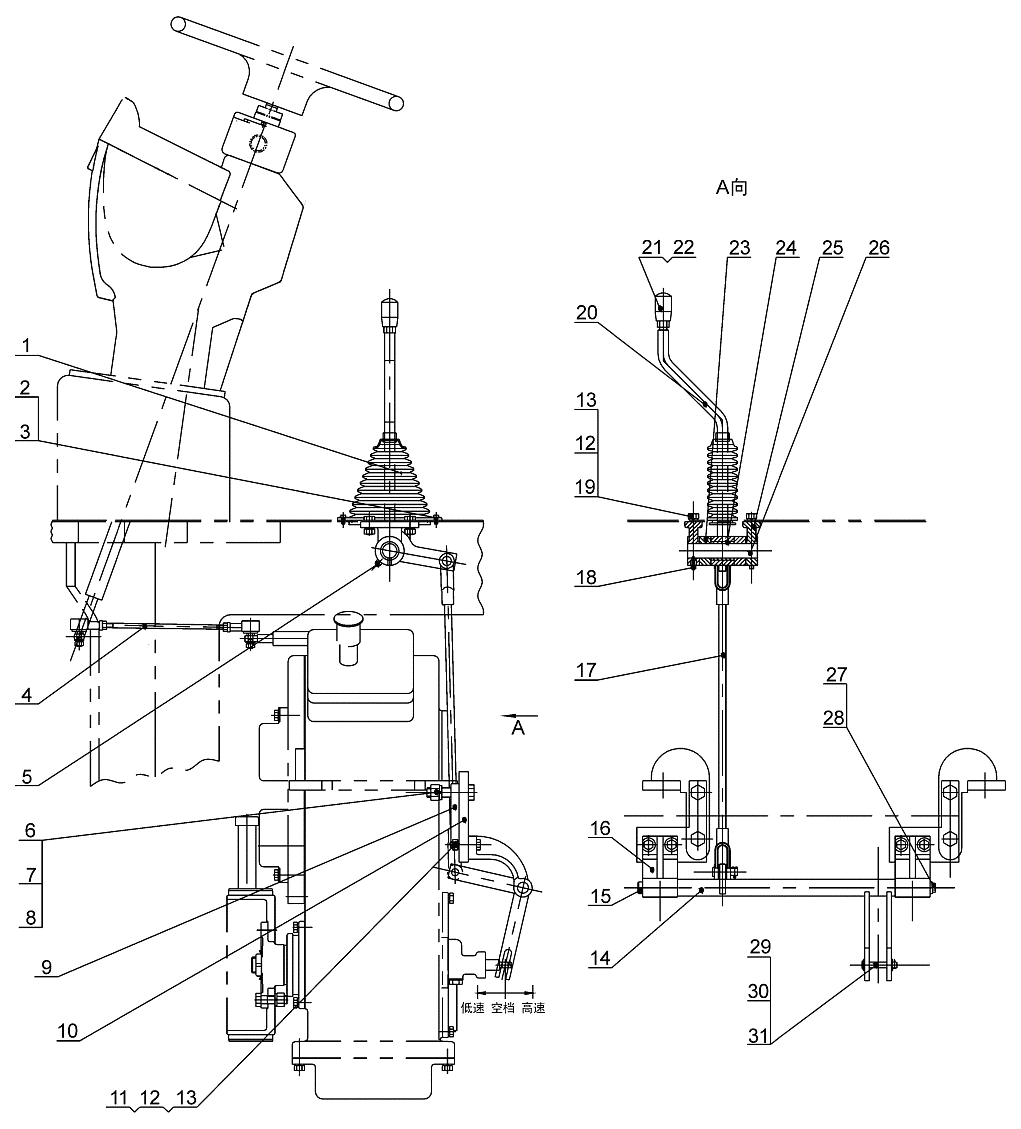

Управление переключением передач 251702561

← Пневматический тормозной клапан Кабина 251702994 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Резиновая втулка

Каталожный номер:251800359

Комплект:1

Примечание:

№ на схеме:2

Наименование:Винт M5х12

Каталожный номер:805100056

Комплект:4

Примечание:

№ на схеме:3

Наименование:Шайба 5

Каталожный номер:805300183

Комплект:4

Примечание:

№ на схеме:4

Наименование:Соединительный рычаг

Каталожный номер:251700455

Комплект:1

Примечание:

№ на схеме:5

Наименование:Масленка M10х1

Каталожный номер:801100336

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт M16х100

Каталожный номер:805000217

Комплект:4

Примечание:

№ на схеме:7

Наименование:Гайка M16

Каталожный номер:805200051

Комплект:4

Примечание:

№ на схеме:8

Наименование:Шайба 16

Каталожный номер:805300011

Комплект:4

Примечание:

№ на схеме:9

Наименование:Прокладка

Каталожный номер:250100161

Комплект:2

Примечание:

№ на схеме:10

Наименование:Упорная пластинка

Каталожный номер:250100162

Комплект:2

Примечание:

№ на схеме:11

Наименование:Болт M10х45

Каталожный номер:805000207

Комплект:4

Примечание:

№ на схеме:12

Наименование:Гайка M10

Каталожный номер:805200048

Комплект:8

Примечание:

№ на схеме:13

Наименование:Шайба 10

Каталожный номер:805300014

Комплект:8

Примечание:

№ на схеме:14

Наименование:Нижний механизм

Каталожный номер:250100881

Комплект:1

Примечание:

№ на схеме:15

Наименование:Вал

Каталожный номер:250100174

Комплект:1

Примечание:

№ на схеме:16

Наименование:Опора

Каталожный номер:250100436

Комплект:2

Примечание:

№ на схеме:17

Наименование:Соединительный рычаг

Каталожный номер:250100882

Комплект:1

Примечание:

№ на схеме:18

Наименование:Винт M6х16

Каталожный номер:805101818

Комплект:2

Примечание:

№ на схеме:19

Наименование:Болт M10х25

Каталожный номер:805001924

Комплект:4

Примечание:

№ на схеме:20

Наименование:Рычаг управления

Каталожный номер:250900396

Комплект:1

Примечание:

№ на схеме:21

Наименование:Шар ручки

Каталожный номер:801902748

Комплект:1

Примечание:

№ на схеме:22

Наименование:Гайка M12

Каталожный номер:805200049

Комплект:1

Примечание:

№ на схеме:23

Наименование:Промежуточное тело

Каталожный номер:250200195

Комплект:2

Примечание:

№ на схеме:24

Наименование:Гильза

Каталожный номер:250200196

Комплект:1

Примечание:

№ на схеме:25

Наименование:Насадка

Каталожный номер:250200197

Комплект:2

Примечание:

№ на схеме:26

Наименование:Вал

Каталожный номер:250100413

Комплект:1

Примечание:

№ на схеме:27

Наименование:Болт M8х20

Каталожный номер:805000018

Комплект:1

Примечание:

№ на схеме:28

Наименование:Шайба

Каталожный номер:250100437

Комплект:1

Примечание:

№ на схеме:29

Наименование:Вал штифта B10х60

Каталожный номер:805600002

Комплект:1

Примечание:

№ на схеме:30

Наименование:Штифт 2.5х25

Каталожный номер:805601544

Комплект:1

Примечание:

№ на схеме:31

Наименование:Шайба 10

Каталожный номер:805300017

Комплект:2

Примечание:
