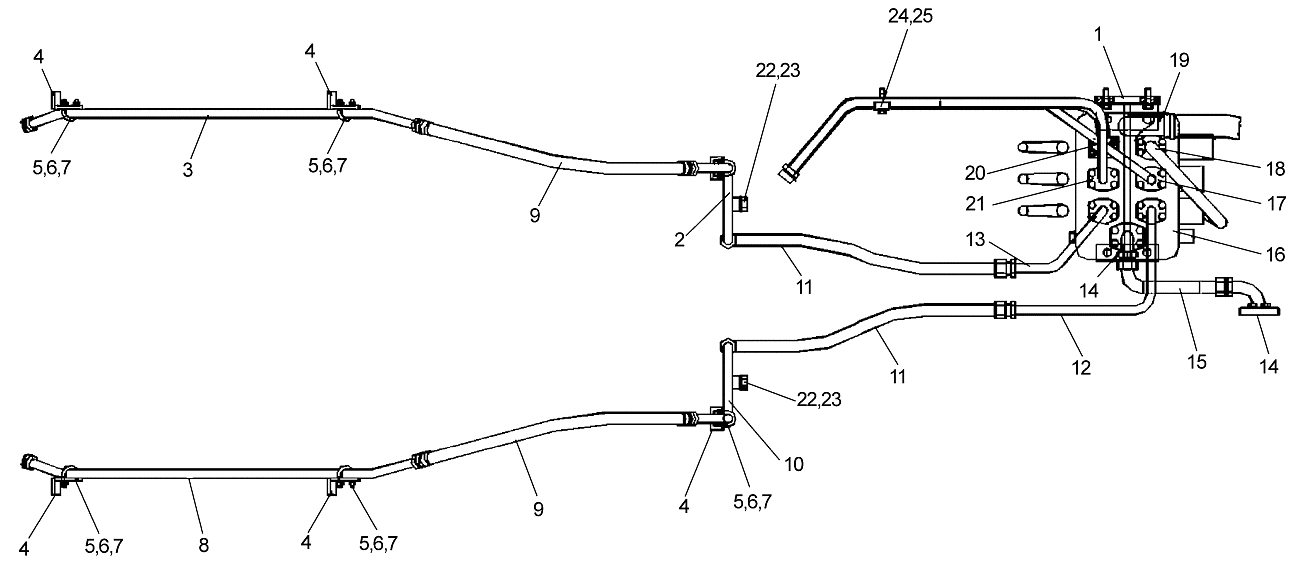

Трехсекционная система захвата (I)

← Распределительный клапан Трехсекционная система захвата (II) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кронштейн распределительного клапана

Каталожный номер:250100406

Комплект:1

Примечание:

№ на схеме:2

Наименование:Жесткая труба передней рамы (правая)

Каталожный номер:250900372

Комплект:1

Примечание:

№ на схеме:3

Наименование:Правая масляная труба стрелы

Каталожный номер:250900370

Комплект:1

Примечание:

№ на схеме:4

Наименование:Опорная пластинка

Каталожный номер:251900317

Комплект:6

Примечание:

№ на схеме:5

Наименование:Шайба 8

Каталожный номер:805300010

Комплект:14

Примечание:

№ на схеме:6

Наименование:Гайка M8

Каталожный номер:805200045

Комплект:14

Примечание:

№ на схеме:7

Наименование:U-образный болт

Каталожный номер:250100362

Комплект:6

Примечание:

№ на схеме:8

Наименование:Левая масляная труба стрелы

Каталожный номер:250900376

Комплект:1

Примечание:

№ на схеме:9

Наименование:Гибкий рукав в сборе

Каталожный номер:250900371

Комплект:4

Примечание:

№ на схеме:10

Наименование:Жесткая труба передней рамы (левая)

Каталожный номер:250900374

Комплект:1

Примечание:

№ на схеме:11

Наименование:Гибкий рукав в сборе

Каталожный номер:250500215

Комплект:2

Примечание:

№ на схеме:12

Наименование:Жесткая труба в сборе

Каталожный номер:250500213

Комплект:1

Примечание:

№ на схеме:13

Наименование:Жесткая труба в сборе

Каталожный номер:250500214

Комплект:1

Примечание:

№ на схеме:14

Наименование:Блок фланцев

Каталожный номер:803164272

Комплект:2

Примечание:

№ на схеме:15

Наименование:Гибкий рукав в сборе

Каталожный номер:251700219

Комплект:1

Примечание:

№ на схеме:16

Наименование:Многоканальный клапан

Каталожный номер:803004040

Комплект:1

Примечание:

№ на схеме:17

Наименование:Масляная труба от распределительного клапана до задней полости цилиндра поворотного ковша

Каталожный номер:250500211

Комплект:1

Примечание:

№ на схеме:18

Наименование:Масляная труба от распределительного клапана до задней полости цилиндра стрелы

Каталожный номер:250500210

Комплект:1

Примечание:

№ на схеме:19

Наименование:Стальная трубка

Каталожный номер:250100655

Комплект:1

Примечание:

№ на схеме:20

Наименование:Масляная труба от распределительного клапана до передней полости цилиндра стрелы

Каталожный номер:250500209

Комплект:1

Примечание:

№ на схеме:21

Наименование:Масляная труба от распределительного клапана до передней полости цилиндра поворотного ковша

Каталожный номер:250500212

Комплект:1

Примечание:

№ на схеме:22

Наименование:Пробка M14х1.5

Каталожный номер:803107807

Комплект:2

Примечание:

№ на схеме:23

Наименование:Шайба 14

Каталожный номер:805301410

Комплект:2

Примечание:

№ на схеме:24

Наименование:Трубодержатель

Каталожный номер:250100130

Комплект:1

Примечание:

№ на схеме:25

Наименование:Трубодержатель

Каталожный номер:250100129

Комплект:1

Примечание:
