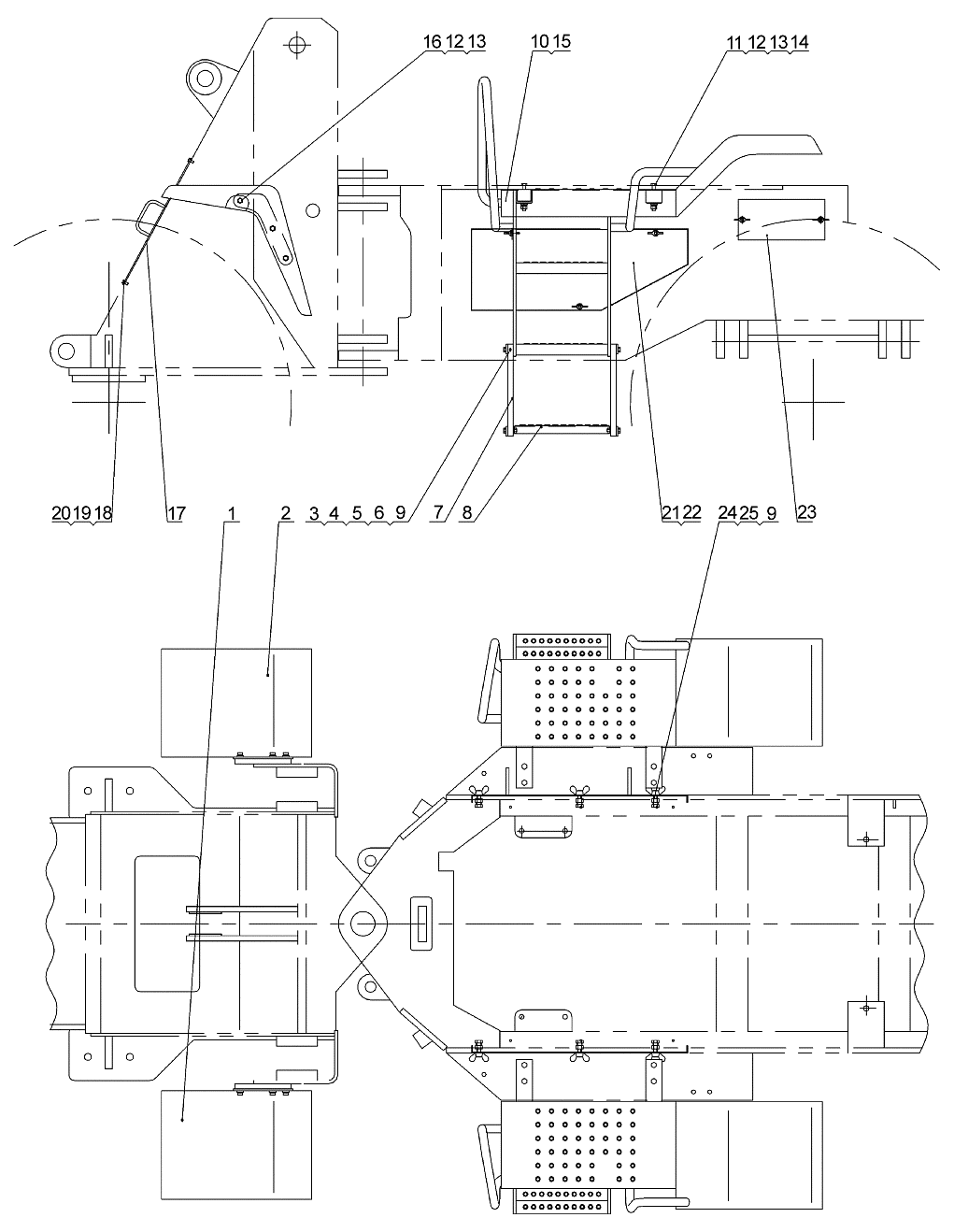

Рама 251702974

← Задний передаточный вал 101493 Передняя рама 251703085 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Левый брызговик

Каталожный номер:250500142

Комплект:1

Примечание:

№ на схеме:2

Наименование:Правый брызговик

Каталожный номер:251700429

Комплект:1

Примечание:

№ на схеме:3

Наименование:Нажимная планка

Каталожный номер:252601166

Комплект:8

Примечание:

№ на схеме:4

Наименование:Болт M10х45

Каталожный номер:805000713

Комплект:16

Примечание:

№ на схеме:5

Наименование:Шайба 10

Каталожный номер:805300014

Комплект:16

Примечание:

№ на схеме:6

Наименование:Шайба 10

Каталожный номер:805300017

Комплект:16

Примечание:

№ на схеме:7

Наименование:Резиновая планка

Каталожный номер:251700393

Комплект:4

Примечание:

№ на схеме:8

Наименование:Лестница

Каталожный номер:251700477

Комплект:2

Примечание:

№ на схеме:9

Наименование:Гайка M10

Каталожный номер:805200048

Комплект:18

Примечание:

№ на схеме:10

Наименование:Левая лестница

Каталожный номер:251702976

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт M12х85

Каталожный номер:805000097

Комплект:8

Примечание:

№ на схеме:12

Наименование:Шайба 12

Каталожный номер:805300020

Комплект:22

Примечание:

№ на схеме:13

Наименование:Шайба 12

Каталожный номер:805300018

Комплект:14

Примечание:

№ на схеме:14

Наименование:Гайка M12

Каталожный номер:805201516

Комплект:8

Примечание:

№ на схеме:15

Наименование:Правая лестница

Каталожный номер:251700473

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт M12х40

Каталожный номер:805000045

Комплект:6

Примечание:

№ на схеме:17

Наименование:Передний капот

Каталожный номер:251702690

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт M8х20

Каталожный номер:805000018

Комплект:4

Примечание:

№ на схеме:19

Наименование:Шайба 8

Каталожный номер:805300010

Комплект:4

Примечание:

№ на схеме:20

Наименование:Шайба 8

Каталожный номер:805300069

Комплект:4

Примечание:

№ на схеме:21

Наименование:Левая упорная планка

Каталожный номер:251702989

Комплект:1

Примечание:

№ на схеме:22

Наименование:Правая упорная планка

Каталожный номер:250500143

Комплект:1

Примечание:

№ на схеме:23

Наименование:Шибер

Каталожный номер:250900571

Комплект:2

Примечание:

№ на схеме:24

Наименование:Болт M10х35

Каталожный номер:805000062

Комплект:10

Примечание:

№ на схеме:25

Наименование:Гайка M10х1.5

Каталожный номер:805201479

Комплект:10

Примечание:
