КПП

← Гидротрансформатор КПП 251702942 Фильтр →

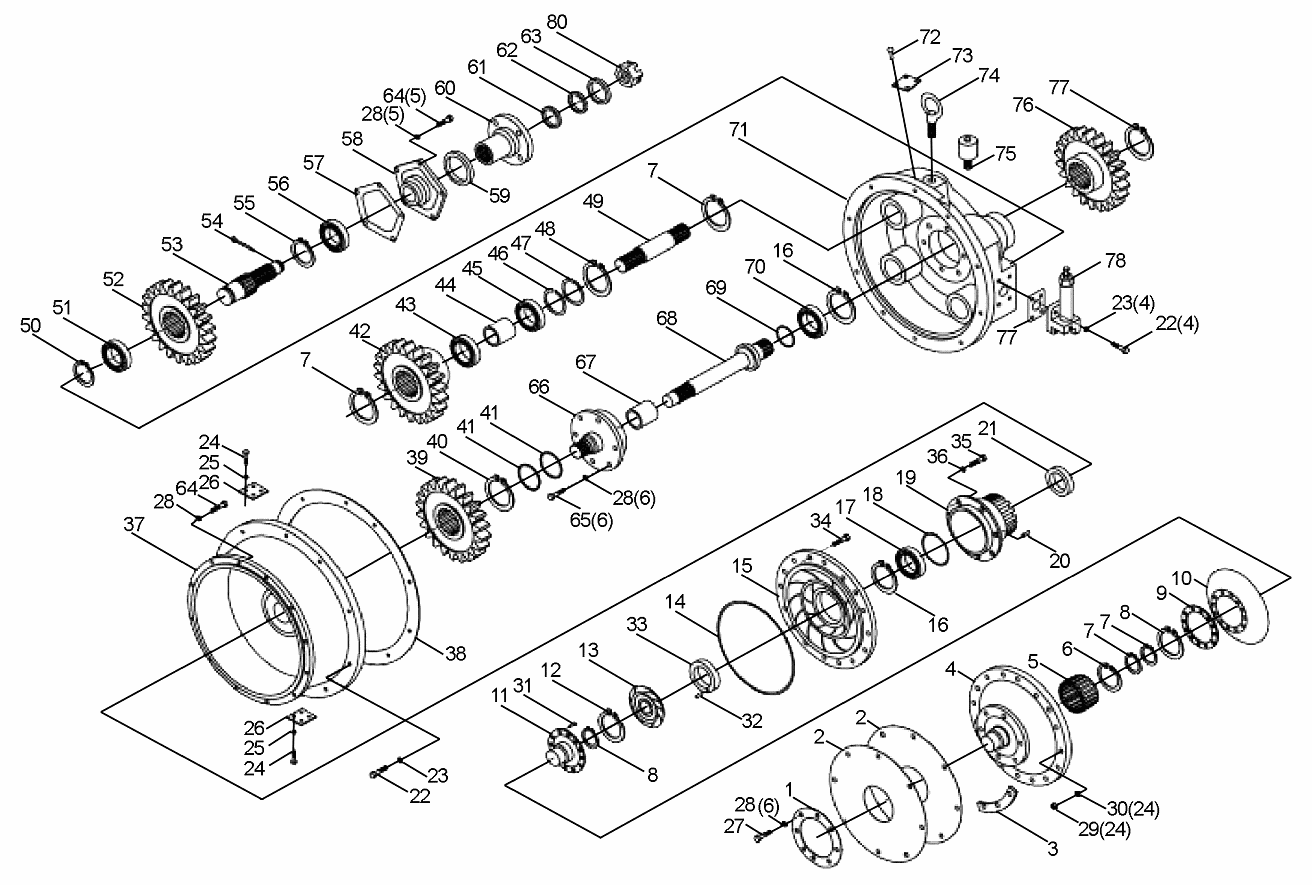

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Круглая подкладка

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:2

Наименование:Упругая планка

Каталожный номер:860114602

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:4

Наименование:Крышка

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:5

Наименование:Подшипник роликовой 4074106

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцо стопорное 55

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:7

Наименование:Кольцо стопорное 30

Каталожный номер:

Комплект:5

Примечание:

№ на схеме:8

Наименование:Кольцо стопорное 38

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:9

Наименование:Прокладка

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:10

Наименование:Турбина

Каталожный номер:860114574

Комплект:1

Примечание:

№ на схеме:11

Наименование:Гнездо турбины

Каталожный номер:860114741

Комплект:1

Примечание:

№ на схеме:12

Наименование:Кольцо стопорное 60

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:Направляющее колесо

Каталожный номер:860114573

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-образное кольцо Ф338х3.55

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:15

Наименование:Колесо насоса

Каталожный номер:860114743

Комплект:1

Примечание:

№ на схеме:16

Наименование:Лабиринт для отверстия 110

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:17

Наименование:Подшипник 212

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-образное кольцо Ф130х3.1

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:19

Наименование:Гнездо колеса насоса

Каталожный номер:860114577

Комплект:1

Примечание:

№ на схеме:20

Наименование:Фиксатор

Каталожный номер:860115308

Комплект:4

Примечание:

№ на схеме:21

Наименование:Каркасный сальник

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:Болт M10х30

Каталожный номер:

Комплект:16

Примечание:

№ на схеме:23

Наименование:Шайба 10

Каталожный номер:

Комплект:16

Примечание:

№ на схеме:24

Наименование:Болт M6х10

Каталожный номер:

Комплект:12

Примечание:

№ на схеме:25

Наименование:Шайба 6

Каталожный номер:

Комплект:12

Примечание:

№ на схеме:26

Наименование:Крышка

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:27

Наименование:Болт M12х25

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:28

Наименование:Шайба 12

Каталожный номер:

Комплект:17

Примечание:

№ на схеме:29

Наименование:Гайка M8

Каталожный номер:

Комплект:24

Примечание:

№ на схеме:30

Наименование:Шайба 8

Каталожный номер:

Комплект:24

Примечание:

№ на схеме:31

Наименование:Заклепка 8х30

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:32

Наименование:Штифт 6х20

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:33

Наименование:Промежуточное кольцо

Каталожный номер:860114580

Комплект:1

Примечание:

№ на схеме:34

Наименование:Болт M8х35

Каталожный номер:

Комплект:24

Примечание:

№ на схеме:35

Наименование:Болт M8х22

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:36

Наименование:Шайба пружинная 8

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:37

Наименование:Средний узел картера маховика

Каталожный номер:860114751

Комплект:1

Примечание:

№ на схеме:38

Наименование:Шайба

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:39

Наименование:Ведущая шестерня масляного насоса привода

Каталожный номер:860114585

Комплект:1

Примечание:

№ на схеме:40

Наименование:Кольцо стопорное 100

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:41

Наименование:Уплотнительное кольцо 80

Каталожный номер:860114659

Комплект:2

Примечание:

№ на схеме:42

Наименование:Ведомая шестерня привода масляного насоса

Каталожный номер:860114593

Комплект:3

Примечание:

№ на схеме:43

Наименование:Подшипник 206

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:44

Наименование:Комплект

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:45

Наименование:Подшипник 50206

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:46

Наименование:Стопорное кольцо

Каталожный номер:860114594

Комплект:3

Примечание:

№ на схеме:47

Наименование:Шайба

Каталожный номер:860114594

Комплект:3

Примечание:

№ на схеме:48

Наименование:Кольцо стопорное 68

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:49

Наименование:Вал масляного насоса привода

Каталожный номер:860114590

Комплект:3

Примечание:

№ на схеме:51

Наименование:Кольцо стопорное 35

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:52

Наименование:Подшипник 307

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:53

Наименование:Ведомая шестерня

Каталожный номер:860114584

Комплект:1

Примечание:

№ на схеме:54

Наименование:Выходной вал

Каталожный номер:860114587

Комплект:1

Примечание:

№ на схеме:55

Наименование:Шплинт 5х45

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:56

Наименование:Кольцо стопорное 90

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:57

Наименование:Подшипник 308

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:58

Наименование:Уплотнительная прокладка

Каталожный номер:860114749

Комплект:1

Примечание:

№ на схеме:59

Наименование:Фланец сальника

Каталожный номер:860114589

Комплект:1

Примечание:

№ на схеме:60

Наименование:Консервация 55х78х12

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:61

Наименование:Выходной фланец

Каталожный номер:860114582

Комплект:1

Примечание:

№ на схеме:62

Наименование:Шайба

Каталожный номер:860114746

Комплект:1

Примечание:

№ на схеме:63

Наименование:Уплотнительная прокладка

Каталожный номер:860114747

Комплект:1

Примечание:

№ на схеме:64

Наименование:Шайба

Каталожный номер:860114748

Комплект:1

Примечание:

№ на схеме:65

Наименование:Болт M12х30

Каталожный номер:

Комплект:11

Примечание:

№ на схеме:66

Наименование:Гнездо направляющего колеса

Каталожный номер:860114572

Комплект:1

Примечание:

№ на схеме:67

Наименование:Комплект

Каталожный номер:860114595

Комплект:1

Примечание:

№ на схеме:68

Наименование:Ведущий вал

Каталожный номер:860114745

Комплект:1

Примечание:

№ на схеме:69

Наименование:Уплотнительное кольцо 60

Каталожный номер:860114570

Комплект:1

Примечание:

№ на схеме:70

Наименование:Подшипник 310

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:71

Наименование:Корпус гидротрансформатора

Каталожный номер:860114755

Комплект:1

Примечание:

№ на схеме:72

Наименование:Заклепка 3х6

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:73

Наименование:Табличка

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:74

Наименование:Винт подъемного кольца M12

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:75

Наименование:Дыхательный аппарат

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:76

Наименование:Ведущая шестерня

Каталожный номер:860114583

Комплект:1

Примечание:

№ на схеме:77

Наименование:Кольцо стопорное 48

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:78

Наименование:Клапан редукционный

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:80

Наименование:Шлицевая гайка с шестигранной головкой

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:84

Наименование:Уплотнительная прокладка

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:86

Наименование:Пробка

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:87

Наименование:Болт

Каталожный номер:

Комплект:4

Примечание:
