Ковш-лопата 252604832

Ковш-лопата 252604832

← Ковш-лопата 252604812 Ковш-лопата 252604837 →

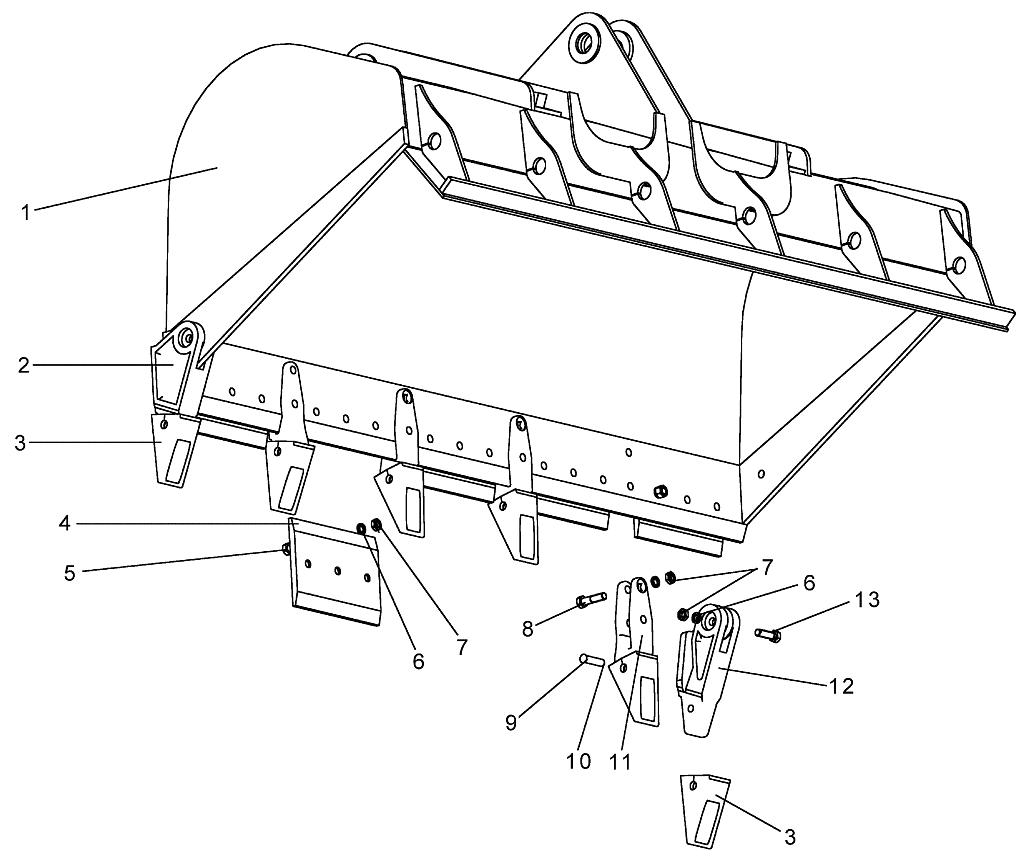

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Ковш-лопата
Каталожный номер:252604834
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Правый боковой зуб
Каталожный номер:251903322
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Гильза зуба
Каталожный номер:251903323
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Заменяемая планка лезвия
Каталожный номер:252604833
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Болт M20х60
Каталожный номер:805000106
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Шайба 20
Каталожный номер:805300023
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Гайка M20
Каталожный номер:805200052
Комплект:25
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Болт
Каталожный номер:252100838
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Шплинт
Каталожный номер:252500316
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Штифт
Каталожный номер:252500317
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Гнездо зуба
Каталожный номер:251903324
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Левый боковой зуб
Каталожный номер:251903321
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Болт M20х80
Каталожный номер:805000507
Комплект:2
Примечание:
