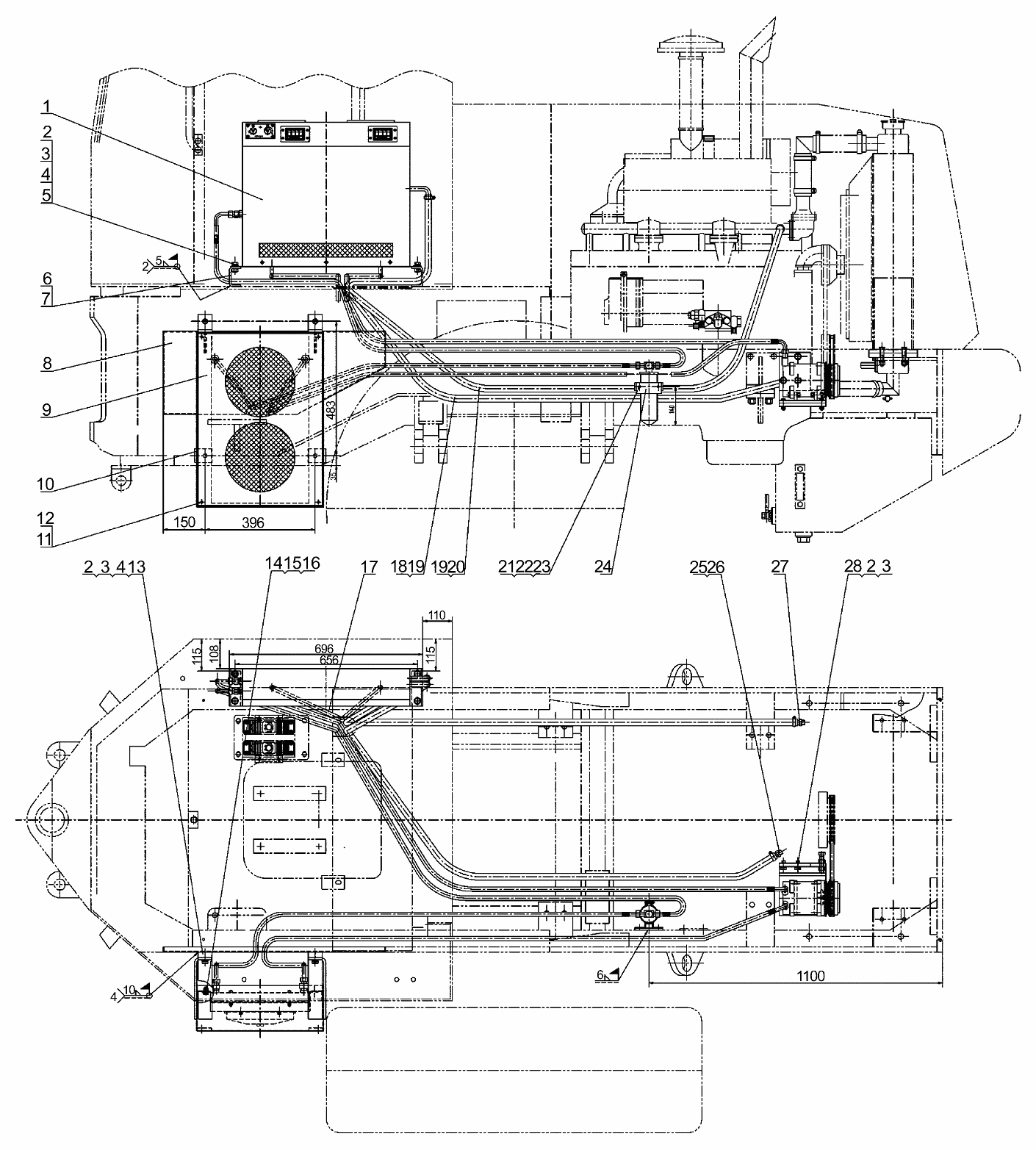

Кондиционер 251700161

← Кондиционер 251700137 Опора компрессора кондиционера 250100590 Z3G.22.3 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ремень типа A 17-430

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:1

Наименование:Испаритель

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:1

Наименование:Конденсатор

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:1

Наименование:Резервуар

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:1

Наименование:Компрессор кондиционера

Каталожный номер:803502601

Комплект:1

Примечание:

№ на схеме:1

Наименование:Кондиционер в сборе

Каталожный номер:803543162

Комплект:1

Примечание:

№ на схеме:1

Наименование:Кондиционер в сборе

Каталожный номер:803502530

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт M12х25

Каталожный номер:805000715

Комплект:12

Примечание:

№ на схеме:3

Наименование:Шайба 12

Каталожный номер:805300018

Комплект:12

Примечание:

№ на схеме:4

Наименование:Шайба 12

Каталожный номер:805300020

Комплект:4

Примечание:

№ на схеме:5

Наименование:Передняя опора

Каталожный номер:251700175

Комплект:1

Примечание:

№ на схеме:6

Наименование:Задняя опора

Каталожный номер:251700176

Комплект:1

Примечание:

№ на схеме:7

Наименование:Левая упорная планка

Каталожный номер:250500176

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шибер

Каталожный номер:250100589

Комплект:1

Примечание:

№ на схеме:9

Наименование:Кронштейн крепления конденсатора

Каталожный номер:251700323

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт M8х16

Каталожный номер:805101744

Комплект:4

Примечание:

№ на схеме:11

Наименование:Шайба 8

Каталожный номер:805300069

Комплект:4

Примечание:

№ на схеме:12

Наименование:Неподвижный блок

Каталожный номер:251900634

Комплект:4

Примечание:

№ на схеме:13

Наименование:Резиновая труба JB/T8406-2001

Каталожный номер:803163988

Комплект:2

Примечание:

№ на схеме:14

Наименование:Водяная труба теплой воды

Каталожный номер:250500207

Комплект:1

Примечание:

№ на схеме:15

Наименование:Кольцевой хомут из двух стальных проволок 28-32

Каталожный номер:801902699

Комплект:4

Примечание:

№ на схеме:16

Наименование:Водяная труба теплой воды

Каталожный номер:250500208

Комплект:1

Примечание:

№ на схеме:17

Наименование:Болт M6х20

Каталожный номер:805000525

Комплект:2

Примечание:

№ на схеме:18

Наименование:Шайба 6

Каталожный номер:805300030

Комплект:2

Примечание:

№ на схеме:19

Наименование:Гайка M6

Каталожный номер:805200053

Комплект:2

Примечание:

№ на схеме:20

Наименование:Установочная планка ресивера

Каталожный номер:250100588

Комплект:1

Примечание:

№ на схеме:21

Наименование:Клапан водяного крана (в одном направлении)

Каталожный номер:800787654

Комплект:1

Примечание:

№ на схеме:22

Наименование:Соединение указателя температуры воды

Каталожный номер:250300190

Комплект:1

Примечание:

№ на схеме:23

Наименование:Соединение

Каталожный номер:250200223

Комплект:1

Примечание:

№ на схеме:24

Наименование:Опора компрессора кондиционера

Каталожный номер:250100674

Комплект:1

Примечание:
