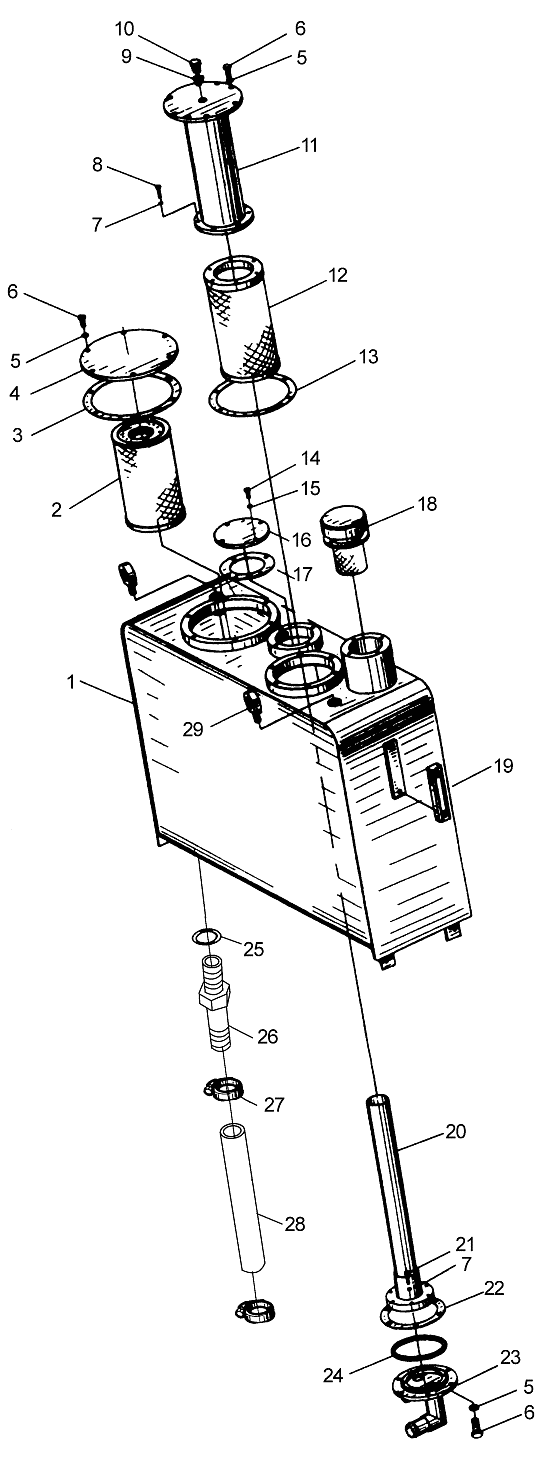

Гидробак

← Гидросистема поворота Гидроцилиндр поворотного ковша →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Корпус маслобака

Каталожный номер:251700372

Комплект:1

Примечание:

№ на схеме:2

Наименование:Отсасывающий фильтрующий элемент

Каталожный номер:803164959

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:250100457

Комплект:1

Примечание:

№ на схеме:4

Наименование:Фланцевая крышка

Каталожный номер:250100781

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шайба 10

Каталожный номер:805300014

Комплект:22

Примечание:

№ на схеме:6

Наименование:Болт M10х25

Каталожный номер:805000727

Комплект:18

Примечание:

№ на схеме:7

Наименование:Шайба 6

Каталожный номер:805300030

Комплект:12

Примечание:

№ на схеме:8

Наименование:Болт M6х18

Каталожный номер:805002022

Комплект:6

Примечание:

№ на схеме:9

Наименование:Шайба 14

Каталожный номер:805301410

Комплект:1

Примечание:

№ на схеме:10

Наименование:Пробка M14х1.5

Каталожный номер:803107807

Комплект:1

Примечание:

№ на схеме:11

Наименование:Крышка

Каталожный номер:250100784

Комплект:1

Примечание:

№ на схеме:12

Наименование:Всасывающий фильтрующий элемент

Каталожный номер:803164960

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба

Каталожный номер:250100439

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт M8х20

Каталожный номер:805000018

Комплект:4

Примечание:

№ на схеме:15

Наименование:Шайба 8

Каталожный номер:805300010

Комплект:10

Примечание:

№ на схеме:16

Наименование:Крышка

Каталожный номер:250100786

Комплект:1

Примечание:

№ на схеме:17

Наименование:Шайба

Каталожный номер:250100451

Комплект:1

Примечание:

№ на схеме:18

Наименование:Заправочный фильтр

Каталожный номер:803164217

Комплект:1

Примечание:

№ на схеме:19

Наименование:Указатель уровня

Каталожный номер:803164214

Комплект:1

Примечание:

№ на схеме:20

Наименование:Всасывающее соединение

Каталожный номер:250100785

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт M6х30

Каталожный номер:805000126

Комплект:6

Примечание:

№ на схеме:22

Наименование:Шайба

Каталожный номер:251900318

Комплект:1

Примечание:

№ на схеме:23

Наименование:Фланцевое соединение

Каталожный номер:251700376

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-образное уплотнительное кольцо 115х3.55

Каталожный номер:801100112

Комплект:1

Примечание:

№ на схеме:25

Наименование:Шайба 27

Каталожный номер:805301416

Комплект:1

Примечание:

№ на схеме:26

Наименование:Соединение

Каталожный номер:250900255

Комплект:1

Примечание:

№ на схеме:27

Наименование:Кольцевой хомут из двух стальных проволок 28-32

Каталожный номер:801902699

Комплект:1

Примечание:

№ на схеме:28

Наименование:Шланг низкого давления

Каталожный номер:250900257

Комплект:1

Примечание:

№ на схеме:29

Наименование:Винт M16

Каталожный номер:805100348

Комплект:2

Примечание:
