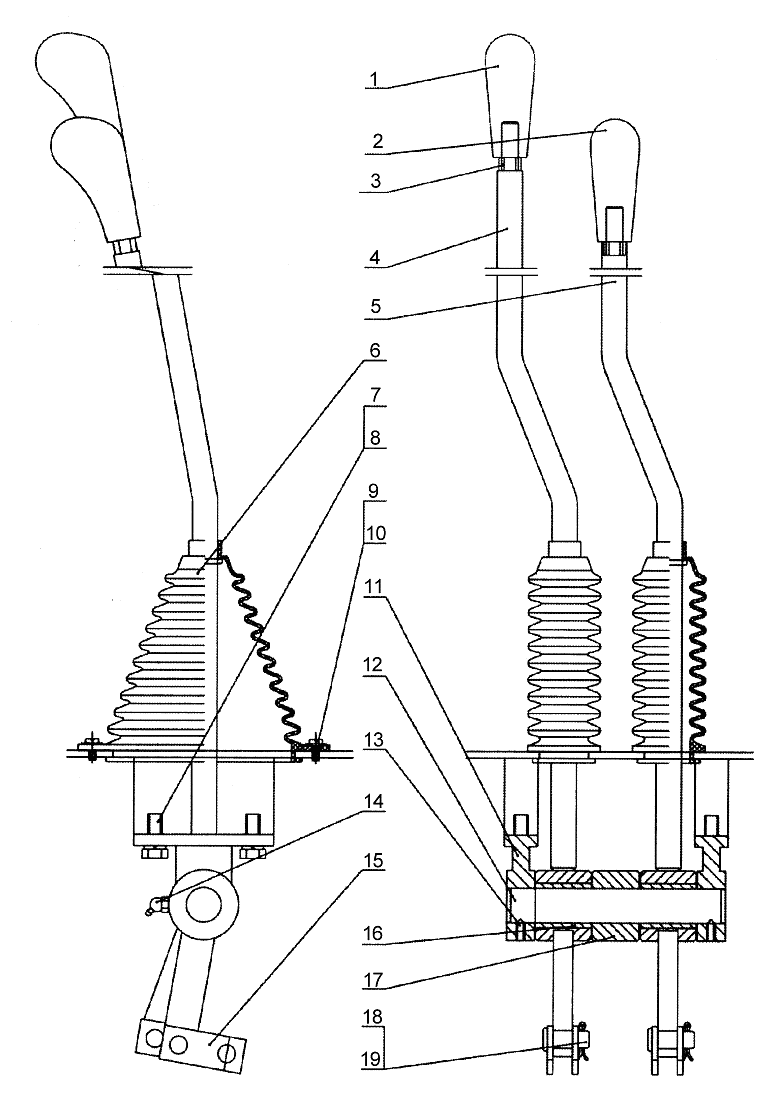

Двухсекционные рычаги управления 251700413

← Сиденье 801902761 XGZY01-II Трехсекционные рычаги управления 251700414 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шар рукоятки управления стрелой

Каталожный номер:801902741

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шар рукоятки управления опрокидывающимся скипом

Каталожный номер:801902742

Комплект:1

Примечание:

№ на схеме:3

Наименование:Гайка M12

Каталожный номер:805200069

Комплект:2

Примечание:

№ на схеме:4

Наименование:Управляющий рычаг стрелы

Каталожный номер:251700174

Комплект:1

Примечание:

№ на схеме:5

Наименование:Рычаг управления опрокидывающим бункером

Каталожный номер:251700172

Комплект:1

Примечание:

№ на схеме:6

Наименование:Резиновая втулка

Каталожный номер:251800359

Комплект:2

Примечание:

№ на схеме:7

Наименование:Болт M10х25

Каталожный номер:805000727

Комплект:4

Примечание:

№ на схеме:8

Наименование:Шайба 10

Каталожный номер:805300014

Комплект:4

Примечание:

№ на схеме:9

Наименование:Винт M5х12

Каталожный номер:805100056

Комплект:8

Примечание:

№ на схеме:10

Наименование:Шайба 5

Каталожный номер:805300183

Комплект:8

Примечание:

№ на схеме:11

Наименование:Насадка

Каталожный номер:250200197

Комплект:2

Примечание:

№ на схеме:12

Наименование:Вал

Каталожный номер:250100229

Комплект:1

Примечание:

№ на схеме:13

Наименование:Винт M6x16

Каталожный номер:805101818

Комплект:2

Примечание:

№ на схеме:14

Наименование:Масленка M10х1

Каталожный номер:801100339

Комплект:2

Примечание:

№ на схеме:15

Наименование:Соединительная планка

Каталожный номер:250100230

Комплект:4

Примечание:

№ на схеме:16

Наименование:Гильза C1

Каталожный номер:250200196

Комплект:2

Примечание:

№ на схеме:17

Наименование:Промежуточное тело

Каталожный номер:250100228

Комплект:1

Примечание:

№ на схеме:18

Наименование:Вал штифта B12х30

Каталожный номер:805601616

Комплект:2

Примечание:

№ на схеме:19

Наименование:Штифт 4х30

Каталожный номер:805600006

Комплект:2

Примечание:
