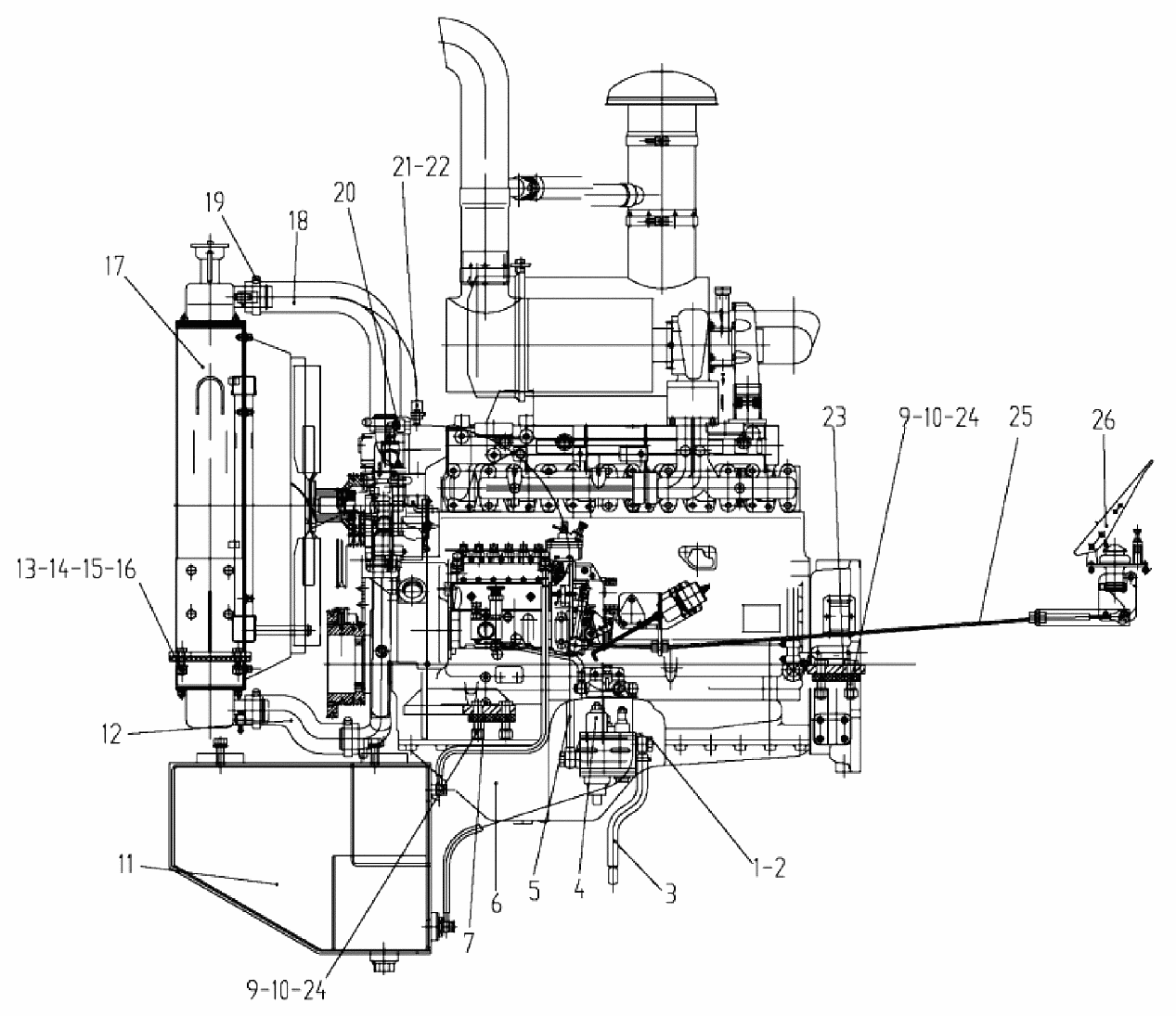

Двигатель 250900139

← Двигатель 250902039 Топливный бак 251702897 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:269900183

Комплект:2

Примечание:

№ на схеме:2

Наименование:Шайба 22

Каталожный номер:805301414

Комплект:4

Примечание:

№ на схеме:3

Наименование:Впускная труба ресивера

Каталожный номер:250900399

Комплект:1

Примечание:

№ на схеме:4

Наименование:Водомаслоотделитель

Каталожный номер:803004037

Комплект:1

Примечание:

№ на схеме:5

Наименование:Впускной патрубок

Каталожный номер:250900400

Комплект:1

Примечание:

№ на схеме:6

Наименование:Дизель-мотор

Каталожный номер:800105104

Комплект:1

Примечание:

№ на схеме:7

Наименование:Прокладка

Каталожный номер:250100351

Комплект:2

Примечание:

№ на схеме:9

Наименование:Шайба 16

Каталожный номер:805300011

Комплект:8

Примечание:

№ на схеме:10

Наименование:Гайка M16

Каталожный номер:805200051

Комплект:8

Примечание:

№ на схеме:11

Наименование:Топливный бак

Каталожный номер:251702897

Комплект:1

Примечание:

№ на схеме:12

Наименование:Нижняя водяная труба

Каталожный номер:250900401

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт M12X60

Каталожный номер:805000099

Комплект:4

Примечание:

№ на схеме:14

Наименование:Шайба 12

Каталожный номер:805300020

Комплект:4

Примечание:

№ на схеме:15

Наименование:Шайба 12

Каталожный номер:805300018

Комплект:4

Примечание:

№ на схеме:16

Наименование:Гайка M12

Каталожный номер:805201516

Комплект:4

Примечание:

№ на схеме:17

Наименование:Комбинация водомасляного радиатора

Каталожный номер:803004119

Комплект:1

Примечание:

№ на схеме:18

Наименование:Верхняя водяная труба

Каталожный номер:250900402

Комплект:1

Примечание:

№ на схеме:19

Наименование:Хомут d70

Каталожный номер:801900068

Комплект:4

Примечание:

№ на схеме:20

Наименование:Шайба

Каталожный номер:252906006

Комплект:1

Примечание:

№ на схеме:21

Наименование:Дыхательная труба

Каталожный номер:250900406

Комплект:1

Примечание:

№ на схеме:22

Наименование:Хомут d25

Каталожный номер:819909303

Комплект:2

Примечание:

№ на схеме:23

Наименование:Прокладка

Каталожный номер:250100352

Комплект:2

Примечание:

№ на схеме:24

Наименование:Болт M16х80

Каталожный номер:805000411

Комплект:8

Примечание:

№ на схеме:25

Наименование:Гибкий вал управления

Каталожный номер:250900403

Комплект:1

Примечание:

№ на схеме:26

Наименование:Управление газом

Каталожный номер:252100842

Комплект:1

Примечание:
