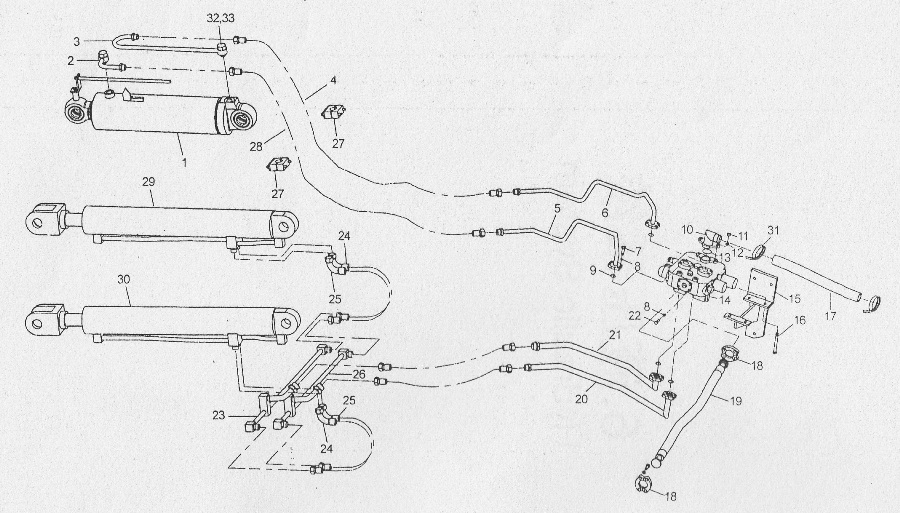

WORKING HYDRAVLIC SYSTEM 300F.07.1

← AIR TANK Z3.12.11A DISTRIBUTING VALVE DF25B2(30G) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder

Каталожный номер:5000865

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tube

Каталожный номер:9343924

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tube

Каталожный номер:3343925

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:9340969

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tube

Каталожный номер:9343922

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tube

Каталожный номер:9343923

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M10x30

Каталожный номер:4016032

Комплект:16

Примечание:GB21-76

№ на схеме:8

Наименование:Washer 10

Каталожный номер:4401008

Комплект:24

Примечание:GB93-87

№ на схеме:9

Наименование:0-ring 28x3.55

Каталожный номер:4827047

Комплект:4

Примечание:GB3452.1-1992

№ на схеме:10

Наименование:Hose

Каталожный номер:9301451

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut M12

Каталожный номер:4301010

Комплект:8

Примечание:GB6170-86

№ на схеме:12

Наименование:Lock Washer 12

Каталожный номер:4401009

Комплект:12

Примечание:GB93-87

№ на схеме:13

Наименование:O-ring 50x3.5

Каталожный номер:4801079

Комплект:1

Примечание:GB1235-76

№ на схеме:14

Наименование:Distributing Valve

Каталожный номер:5002035

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate

Каталожный номер:9301559

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M12x140

Каталожный номер:4004234

Комплект:4

Примечание:GB5780-86

№ на схеме:17

Наименование:Hose

Каталожный номер:9315926

Комплект:1

Примечание:

№ на схеме:18

Наименование:Flange

Каталожный номер:5003025

Комплект:4

Примечание:FPS 1 1/4

№ на схеме:19

Наименование:Hose

Каталожный номер:9364962

Комплект:1

Примечание:

№ на схеме:20

Наименование:Tube

Каталожный номер:9343926

Комплект:1

Примечание:

№ на схеме:21

Наименование:Tube

Каталожный номер:9343927

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M10x30

Каталожный номер:4204095

Комплект:8

Примечание:

№ на схеме:23

Наименование:Tube

Каталожный номер:9353311

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:9353309

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:9353310

Комплект:2

Примечание:

№ на схеме:26

Наименование:Tube

Каталожный номер:9353312

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp

Каталожный номер:9337738

Комплект:2

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:9340968

Комплект:1

Примечание:

№ на схеме:29

Наименование:Right Boom Cylinder

Каталожный номер:9364970

Комплект:1

Примечание:

№ на схеме:30

Наименование:Left Boom Cylinder

Каталожный номер:9364969

Комплект:1

Примечание:

№ на схеме:31

Наименование:Clamp 50-55

Каталожный номер:4A05007

Комплект:4

Примечание:JB3616.1-1984

№ на схеме:32

Наименование:Bolt

Каталожный номер:9301507

Комплект:2

Примечание:

№ на схеме:33

Наименование:Washer 27

Каталожный номер:4829008

Комплект:4

Примечание:G7SC1294-2000
