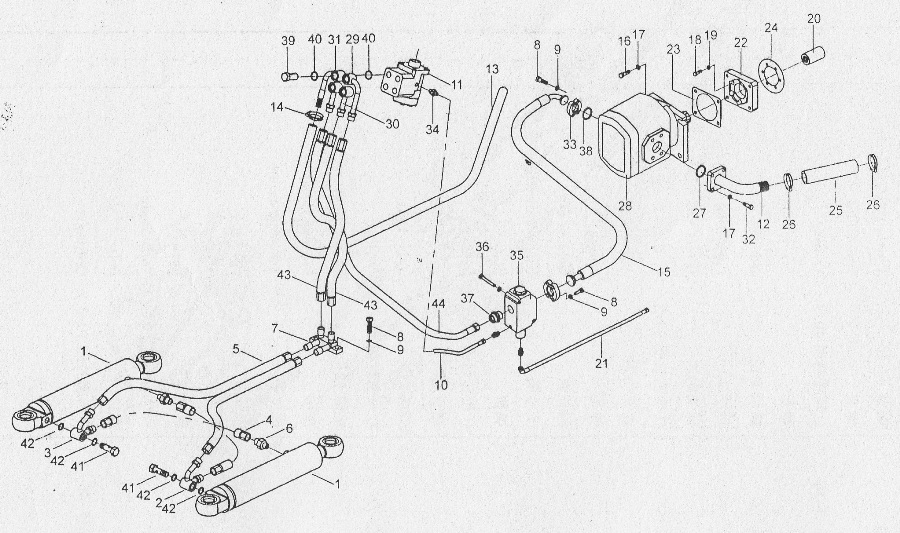

STEERING HYDRAULIC SYSTEM 300F.07.2

← DISTRIBUTING VALVE DF25B2(30G) HUDRAULIC STEERING CONTROL UNITS →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering Cylinde

Каталожный номер:9301344

Комплект:2

Примечание:

№ на схеме:2

Наименование:Tee(L)

Каталожный номер:9343929

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tee(R)

Каталожный номер:9343928

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:9345119

Комплект:3

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:9345122

Комплект:3

Примечание:

№ на схеме:6

Наименование:Joint

Каталожный номер:5003030

Комплект:2

Примечание:

№ на схеме:7

Наименование:Tube

Каталожный номер:9345125

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10x30

Каталожный номер:4005054

Комплект:6

Примечание:GB5783-86

№ на схеме:9

Наименование:Washer 10

Каталожный номер:4404008

Комплект:8

Примечание:GB93-87

№ на схеме:10

Наименование:Hose

Каталожный номер:9364961

Комплект:1

Примечание:

№ на схеме:11

Наименование:Redirector

Каталожный номер:5005156

Комплект:1

Примечание:

№ на схеме:12

Наименование:Steel Tube

Каталожный номер:9364964

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:9366013

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp 28-32

Каталожный номер:4A05024

Комплект:2

Примечание:JB3616.1-1984

№ на схеме:15

Наименование:Hose

Каталожный номер:9364963

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M12x55

Каталожный номер:4004042

Комплект:4

Примечание:GB5782-86

№ на схеме:17

Наименование:Washer 12

Каталожный номер:4401009

Комплект:8

Примечание:GB93-87

№ на схеме:18

Наименование:Bolt M8x20

Каталожный номер:4204080

Комплект:12

Примечание:GB70-85

№ на схеме:19

Наименование:Washer 8

Каталожный номер:4401007

Комплект:12

Примечание:GB93-87

№ на схеме:20

Наименование:Joint Tube

Каталожный номер:9364966

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:9365615

Комплект:1

Примечание:

№ на схеме:22

Наименование:Flange

Каталожный номер:9364967

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:5002507

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:9301258

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:9301257

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp 50-55

Каталожный номер:4A5007

Комплект:2

Примечание:JB3616.1-1984

№ на схеме:27

Наименование:O-Ring 42.5x3.55

Каталожный номер:4827040

Комплект:1

Примечание:GB3452.1-1992

№ на схеме:28

Наименование:Pump

Каталожный номер:5006087

Комплект:1

Примечание:

№ на схеме:29

Наименование:Tube

Каталожный номер:9348657

Комплект:1

Примечание:

№ на схеме:30

Наименование:Tube

Каталожный номер:9337972

Комплект:1

Примечание:

№ на схеме:31

Наименование:Tube

Каталожный номер:9348659

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bolt M12x35

Каталожный номер:4005068

Комплект:4

Примечание:GB5783-86

№ на схеме:33

Наименование:Flange

Каталожный номер:5003025

Комплект:2

Примечание:FPS 1 1/4

№ на схеме:34

Наименование:Joint

Каталожный номер:5003031

Комплект:4

Примечание:

№ на схеме:35

Наименование:Flow Amplifier Valve

Каталожный номер:5001898

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt M10x90

Каталожный номер:4004038

Комплект:2

Примечание:GB5782-86

№ на схеме:37

Наименование:Joint

Каталожный номер:5005155

Комплект:1

Примечание:

№ на схеме:38

Наименование:O-ring 37.69x3.53

Каталожный номер:4830005

Комплект:2

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:9301374

Комплект:4

Примечание:

№ на схеме:40

Наименование:Washer 20

Каталожный номер:4829005

Комплект:8

Примечание:Q/SC1294-2000

№ на схеме:41

Наименование:Bolt

Каталожный номер:9301348

Комплект:2

Примечание:

№ на схеме:42

Наименование:Washer 18

Каталожный номер:4829004

Комплект:4

Примечание:Q/SC1294-2000

№ на схеме:43

Наименование:Hose

Каталожный номер:9366625

Комплект:2

Примечание:

№ на схеме:44

Наименование:Hose

Каталожный номер:9365617

Комплект:1

Примечание:
