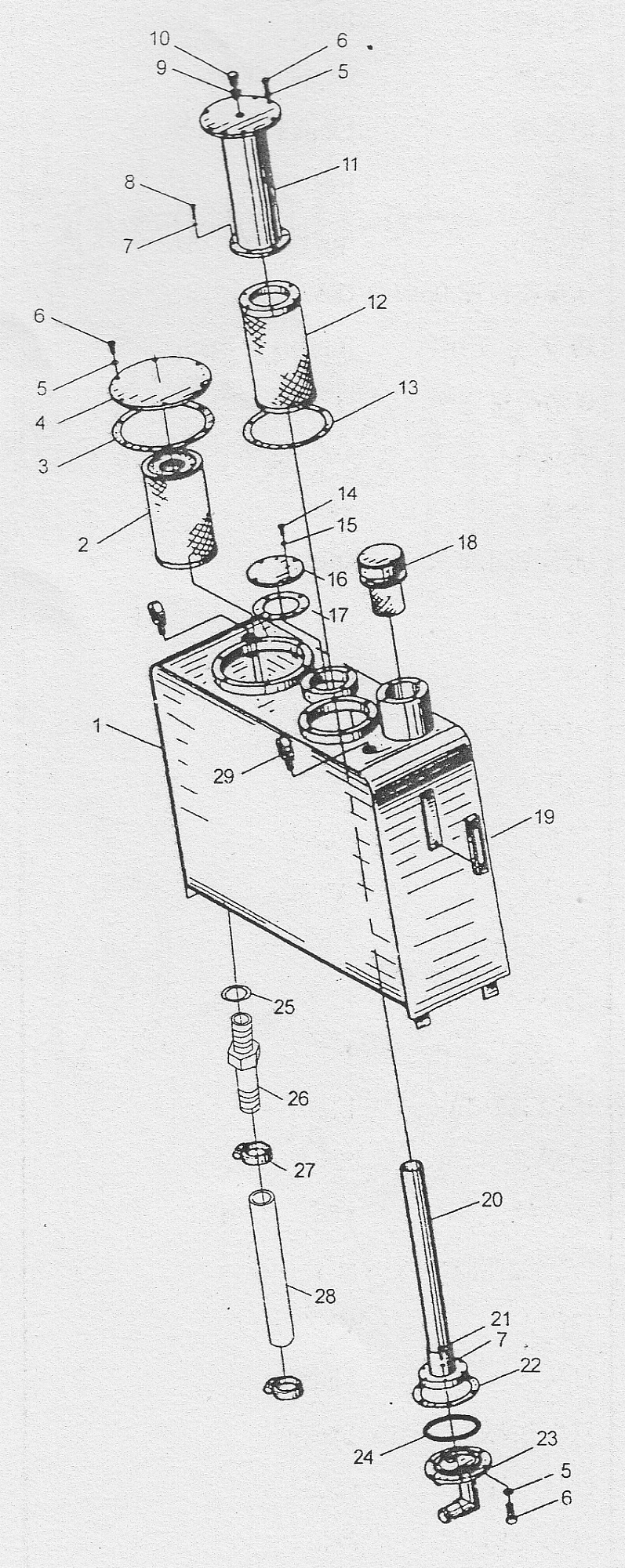

HUDRAULIC OIL TANK 300F.07.1.1

← HUDRAULIC STEERING CONTROL UNITS TILT CILINDER XGYG01-001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank

Каталожный номер:9364953

Комплект:1

Примечание:

№ на схеме:2

Наименование:Filter

Каталожный номер:9306446

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:9319530

Комплект:1

Примечание:

№ на схеме:4

Наименование:Flange

Каталожный номер:9304025

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lock Washer 10

Каталожный номер:4401008

Комплект:22

Примечание:GB93-87

№ на схеме:6

Наименование:Bolt M10x25

Каталожный номер:4005053

Комплект:18

Примечание:GB5783-86

№ на схеме:7

Наименование:Lock Washer 6

Каталожный номер:4401006

Комплект:12

Примечание:GB93-87

№ на схеме:8

Наименование:Bolt M6x18

Каталожный номер:4005313

Комплект:6

Примечание:GB5783-86

№ на схеме:9

Наименование:Washer 14

Каталожный номер:4829002

Комплект:1

Примечание:JB1102-77

№ на схеме:10

Наименование:Plug M14x1.5

Каталожный номер:4614004

Комплект:1

Примечание:JB1000-77

№ на схеме:11

Наименование:Cover

Каталожный номер:9309184

Комплект:1

Примечание:

№ на схеме:12

Наименование:Filter

Каталожный номер:9309192

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:9309170

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M8x20

Каталожный номер:4005040

Комплект:4

Примечание:GB5783-86

№ на схеме:15

Наименование:Washer 8

Каталожный номер:4401007

Комплект:1

Примечание:GB93-87

№ на схеме:16

Наименование:Cover

Каталожный номер:9318068

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:9318071

Комплект:1

Примечание:

№ на схеме:18

Наименование:Oil Filter

Каталожный номер:5002151

Комплект:1

Примечание:

№ на схеме:19

Наименование:Level Gauge

Каталожный номер:5000093

Комплект:1

Примечание:

№ на схеме:20

Наименование:Joint

Каталожный номер:9309188

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M6x30

Каталожный номер:4005032

Комплект:6

Примечание:GB5783-86

№ на схеме:22

Наименование:Washer 6

Каталожный номер:4401006

Комплект:12

Примечание:GB93-87

№ на схеме:23

Наименование:Flange Joint

Каталожный номер:9364957

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring 115x3.55

Каталожный номер:4827045

Комплект:1

Примечание:GB3452.1-1992

№ на схеме:25

Наименование:Washer 27

Каталожный номер:4829008

Комплект:1

Примечание:Q/SC1294-2000

№ на схеме:26

Наименование:Joint

Каталожный номер:9349342

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp 28-32

Каталожный номер:4A05024

Комплект:1

Примечание:JB3616.1-1984

№ на схеме:28

Наименование:Hose

Каталожный номер:9349798

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt M16

Каталожный номер:4213004

Комплект:2

Примечание:GB825-88
