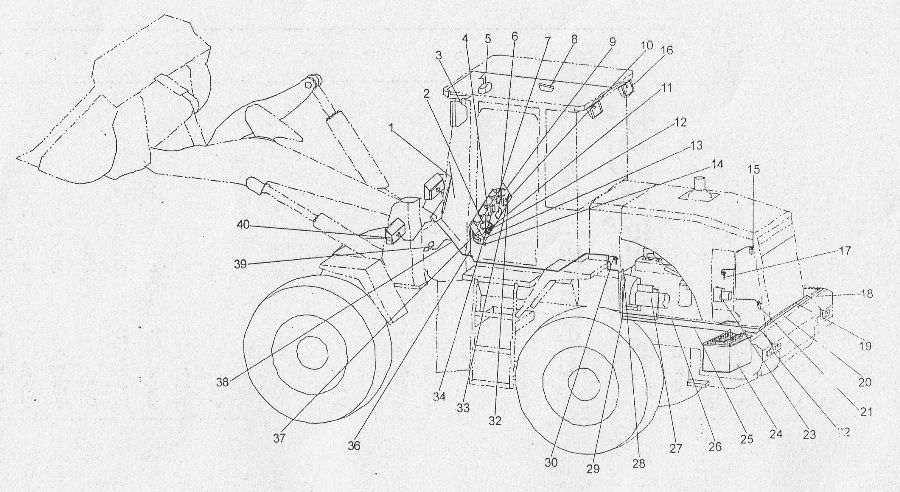

ELECTRICAL SYSTEM 300F.11

← SIDE DUMP HUDRAULIC SYSTEM LWC320F.10 ENGINE SYSTEM LW330F(II).1A →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rain Wiper

Каталожный номер:ZD2312-24V

Комплект:1

Примечание:

№ на схеме:2

Наименование:Engine Oil Pressure Meter

Каталожный номер:YT-202Z(0~0.8MPa)

Комплект:1

Примечание:

№ на схеме:3

Наименование:Working Lamp

Каталожный номер:XGGD04

Комплект:2

Примечание:

№ на схеме:4

Наименование:W ater Temperature Meter

Каталожный номер:DW-2Z(40~120C)

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fan

Каталожный номер:SGF-03

Комплект:1

Примечание:

№ на схеме:6

Наименование:Signal Lamp

Каталожный номер:ZHD-300F

Комплект:1

Примечание:

№ на схеме:7

Наименование:Air Pressure Meter

Каталожный номер:YT-202Z(0~1.2MPa)

Комплект:1

Примечание:

№ на схеме:8

Наименование:Head Lamp

Каталожный номер:CS130

Комплект:1

Примечание:

№ на схеме:9

Наименование:T/M Oil Temperature Meter

Каталожный номер:DW-2FT(40~140C)

Комплект:1

Примечание:

№ на схеме:10

Наименование:Timer

Каталожный номер:HOURS 52

Комплект:1

Примечание:

№ на схеме:11

Наименование:Switch

Каталожный номер:JK932-300F

Комплект:1

Примечание:

№ на схеме:12

Наименование:Warning Buzzer

Каталожный номер:XGFM24

Комплект:2

Примечание:

№ на схеме:13

Наименование:Flasher

Каталожный номер:SG21-2

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fuse Box

Каталожный номер:XGBX508-2

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oil Pressure Sensor

Каталожный номер:LW330F.14-2

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rear Lamp

Каталожный номер:XGGD05

Комплект:2

Примечание:

№ на схеме:17

Наименование:Temperature Sensor

Каталожный номер:XGSWG-Z3

Комплект:1

Примечание:

№ на схеме:18

Наименование:Battery Wire

Каталожный номер:XGXD850-10

Комплект:1

Примечание:

№ на схеме:19

Наименование:Tail Lamp Wire Assembly

Каталожный номер:LW330F.14.4

Комплект:1

Примечание:

№ на схеме:20

Наименование:Battery Link Wire

Каталожный номер:XGXD550-10

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pressure Switch

Каталожный номер:XGW YK210B 000

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rear Signal Lamp

Каталожный номер:XH8-2L2-1

Комплект:2

Примечание:

№ на схеме:23

Наименование:Alternator

Каталожный номер:FDJ

Комплект:1

Примечание:

№ на схеме:24

Наименование:Battery

Каталожный номер:6-QW-120

Комплект:2

Примечание:

№ на схеме:25

Наименование:Battery-Switch Wire

Каталожный номер:XGXD1900-10

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rear Chassis Wire Assembly

Каталожный номер:300F.11.3A

Комплект:1

Примечание:

№ на схеме:27

Наименование:Motor

Каталожный номер:MD

Комплект:1

Примечание:

№ на схеме:28

Наименование:Switch

Каталожный номер:DK2312A-300

Комплект:1

Примечание:

№ на схеме:29

Наименование:Battery Wire

Каталожный номер:XGXD550-10

Комплект:1

Примечание:

№ на схеме:30

Наименование:Temperature Sensor

Каталожный номер:XGYWG-M14x1.5

Комплект:1

Примечание:

№ на схеме:32

Наименование:Start Switch

Каталожный номер:JK26C

Комплект:1

Примечание:

№ на схеме:33

Наименование:Key Switch

Каталожный номер:JK424

Комплект:1

Примечание:

№ на схеме:34

Наименование:Voltage Gauge

Каталожный номер:DY242M-2A(24V)

Комплект:1

Примечание:

№ на схеме:36

Наименование:Instrument Wire

Каталожный номер:300F.1L2

Комплект:1

Примечание:

№ на схеме:37

Наименование:Instrument Platfonn

Каталожный номер:300F.103

Комплект:1

Примечание:

№ на схеме:38

Наименование:Front Chassis Wire Assembly

Каталожный номер:300F.11.1A

Комплект:1

Примечание:

№ на схеме:39

Наименование:Horn

Каталожный номер:DL50BD/G-2-Y

Комплект:1

Примечание:

№ на схеме:40

Наименование:Front Lamp

Каталожный номер:XGGD03

Комплект:2

Примечание:
