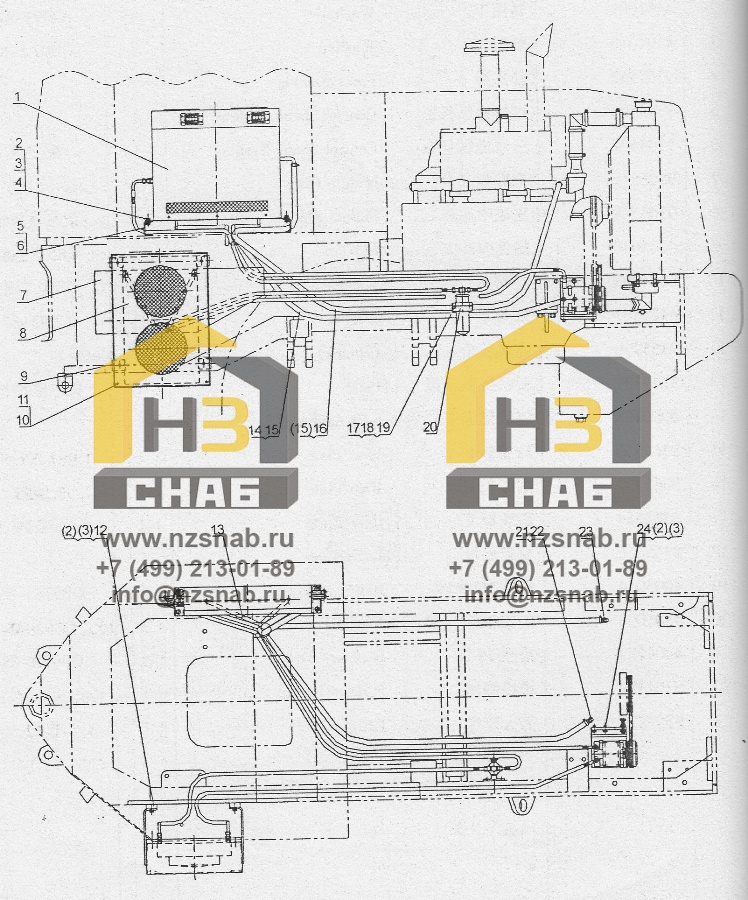

AIR CONDITIONER 300F.14

← FLOOR 300F.10.2A HEATING SYSTEM LW326F.21 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:A-strap

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:

Наименование:Evaporator

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:

Наименование:Condenser

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:

Наименование:Liquid-Tank

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:

Наименование:Compressor

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:1

Наименование:Air-Conditioner

Каталожный номер:5006090

Комплект:1

Примечание:

№ на схеме:2

Наименование:Blot M12x25

Каталожный номер:4005066

Комплект:12

Примечание:GB5783-86

№ на схеме:3

Наименование:Washer 12

Каталожный номер:4401009

Комплект:12

Примечание:GB93-87

№ на схеме:4

Наименование:Washer 12

Каталожный номер:4404010

Комплект:4

Примечание:GB97.1-85

№ на схеме:5

Наименование:Front Bracket

Каталожный номер:9364702

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piear Bracket

Каталожный номер:9364705

Комплект:1

Примечание:

№ на схеме:7

Наименование:Left Plate

Каталожный номер:9347549

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate

Каталожный номер:9332422

Комплект:1

Примечание:

№ на схеме:9

Наименование:Condenser Bracket

Каталожный номер:9347554

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M8xl6

Каталожный номер:4202093

Комплект:4

Примечание:GB67-85

№ на схеме:11

Наименование:Washer 8

Каталожный номер:4404008

Комплект:4

Примечание:GB97.1-85

№ на схеме:12

Наименование:Fixing Block

Каталожный номер:9345829

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pipe

Каталожный номер:9348259

Комплект:2

Примечание:

№ на схеме:14

Наименование:Water Pipe

Каталожный номер:9348260

Комплект:1

Примечание:

№ на схеме:15

Наименование:Double Steel Hoop 28-32

Каталожный номер:4A05024

Комплект:4

Примечание:JB3616.1-1984

№ на схеме:16

Наименование:Water Pipe

Каталожный номер:9348261

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M6x20

Каталожный номер:4005030

Комплект:2

Примечание:GB5783-86

№ на схеме:18

Наименование:Washer 6

Каталожный номер:4401006

Комплект:2

Примечание:GB93-87

№ на схеме:19

Наименование:Nut M6

Каталожный номер:4301007

Комплект:2

Примечание:GB6170-86

№ на схеме:20

Наименование:Fixing Plate

Каталожный номер:9332421

Комплект:1

Примечание:

№ на схеме:21

Наименование:Switch

Каталожный номер:5001309

Комплект:1

Примечание:

№ на схеме:22

Наименование:Joint

Каталожный номер:9309930

Комплект:1

Примечание:

№ на схеме:23

Наименование:Joint

Каталожный номер:9302347

Комплект:1

Примечание:

№ на схеме:24

Наименование:Compressor Bracket

Каталожный номер:9332430

Комплект:1

Примечание:
