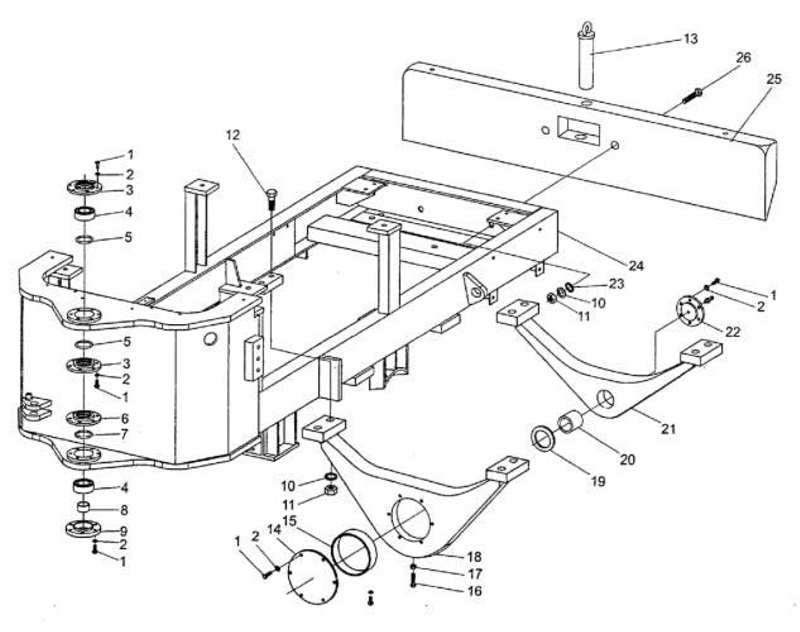

Задние шасси

← Система двигателя Преобразователь крутящего момента →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт М10х25

Каталожный номер:GB5783-86

Комплект:36

Примечание:

№ на схеме:2

Наименование:Шайба 10

Каталожный номер:GB93-87

Комплект:36

Примечание:

№ на схеме:3

Наименование:Крышка корпуса подшипника

Каталожный номер:ZL15E.8-2

Комплект:2

Примечание:

№ на схеме:4

Наименование:Смазочный ниппель 50х75х35

Каталожный номер:GE50ES

Комплект:2

Примечание:

№ на схеме:5

Наименование:О-кольцо 60х5,7

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:6

Наименование:Верхняя крышка корпуса подшипника

Каталожный номер:ZL15E.8-11

Комплект:1

Примечание:

№ на схеме:7

Наименование:О-кольцо 60х5,7

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:8

Наименование:Распорная втулка

Каталожный номер:ZL15E.8-13

Комплект:1

Примечание:

№ на схеме:9

Наименование:Нижняя крышка корпуса подшипника

Каталожный номер:ZL15E.8-12

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:11

Наименование:Гайка М12

Каталожный номер:GB6170-86

Комплект:12

Примечание:

№ на схеме:12

Наименование:Болт М12х90

Каталожный номер:GB5783-86

Комплект:1

Примечание:

№ на схеме:13

Наименование:Штифт сцепного устройства

Каталожный номер:ZL15E.8.6

Комплект:1

Примечание:

№ на схеме:14

Наименование:Передняя крышка

Каталожный номер:ZL15E.8-9

Комплект:1

Примечание:

№ на схеме:15

Наименование:Втулка

Каталожный номер:ZL15E.8-8

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт М12х55

Каталожный номер:GB6170-86

Комплект:1

Примечание:

№ на схеме:17

Наименование:Гайка М12

Каталожный номер:GB5783-86

Комплект:1

Примечание:

№ на схеме:18

Наименование:Передний навесной брус

Каталожный номер:ZL15E.8-10

Комплект:1

Примечание:

№ на схеме:19

Наименование:Задняясоединительнаяподушка

Каталожный номер:ZL15E.8-6

Комплект:1

Примечание:

№ на схеме:20

Наименование:Задняясоединительнаявтулка

Каталожный номер:ZL15E.8-5

Комплект:1

Примечание:

№ на схеме:21

Наименование:Заднийсоединительныйбрус

Каталожный номер:ZL15E.8-7

Комплект:1

Примечание:

№ на схеме:22

Наименование:Заднийсоединительныйлонжерон

Каталожный номер:ZL15E.8-4

Комплект:1

Примечание:

№ на схеме:23

Наименование:Шайба 20

Каталожный номер:GB96-85

Комплект:4

Примечание:

№ на схеме:24

Наименование:Задняя рама

Каталожный номер:ZL16G.8.2

Комплект:1

Примечание:

№ на схеме:25

Наименование:Задний противовес

Каталожный номер:ZL16G.8-3

Комплект:1

Примечание:

№ на схеме:26

Наименование:Болт М12х100

Каталожный номер:GB5782-86

Комплект:4

Примечание:
