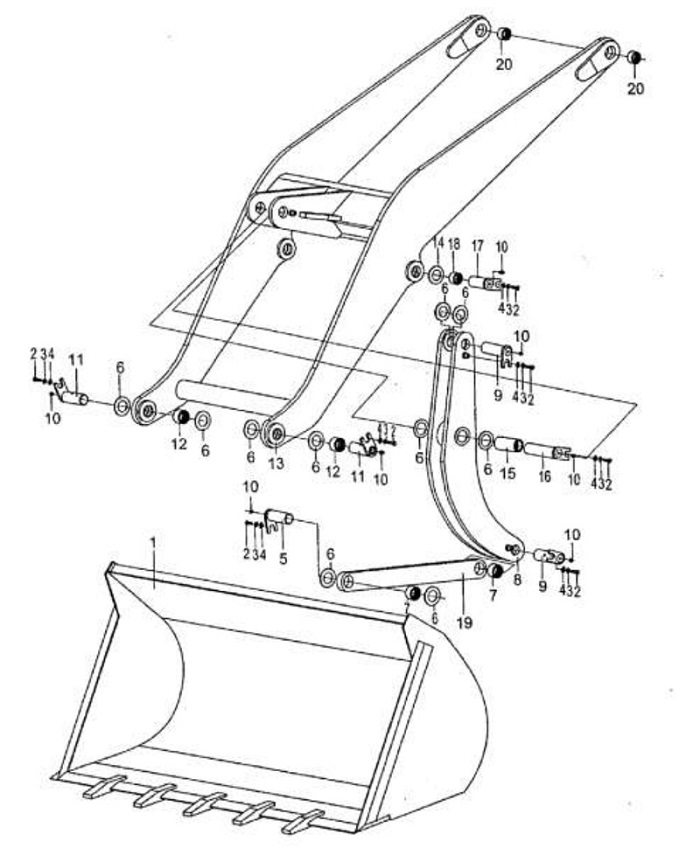

Рабочее оборудование

← Корпус аккумуляторной батареи Кабина →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ковш

Каталожный номер:ZL15E.11.1A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт М12х20

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:3

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:4

Наименование:Шайба 12

Каталожный номер:GB96-85

Комплект:8

Примечание:

№ на схеме:5

Наименование:Штифт вала

Каталожный номер:ZL15E.11.4

Комплект:1

Примечание:

№ на схеме:6

Наименование:Регулировочная подушка

Каталожный номер:ZL15A.11-11

Комплект:12

Примечание:

№ на схеме:7

Наименование:Втулка вала

Каталожный номер:ZL15E.11-4A

Комплект:2

Примечание:

№ на схеме:8

Наименование:Рукоять

Каталожный номер:ZL15E.11.2

Комплект:1

Примечание:

№ на схеме:9

Наименование:Штифт вала

Каталожный номер:ZL15E.11.6

Комплект:2

Примечание:

№ на схеме:10

Наименование:Масленка М10

Каталожный номер:GB1152-79

Комплект:8

Примечание:

№ на схеме:11

Наименование:Штифт вала

Каталожный номер:ZL15E.11.5

Комплект:2

Примечание:

№ на схеме:12

Наименование:Втулка вала

Каталожный номер:ZL15E.11.2A

Комплект:2

Примечание:

№ на схеме:13

Наименование:Стрела

Каталожный номер:ZL15E.11.3A

Комплект:1

Примечание:

№ на схеме:14

Наименование:Регулировочная подушка

Каталожный номер:ZL15A.11-9

Комплект:4

Примечание:

№ на схеме:15

Наименование:Втулка вала

Каталожный номер:ZL15E.11-3

Комплект:1

Примечание:

№ на схеме:16

Наименование:Штифт вала

Каталожный номер:ZL15E.11.7

Комплект:1

Примечание:

№ на схеме:17

Наименование:Штифт вала

Каталожный номер:ZL15E.11.8

Комплект:2

Примечание:

№ на схеме:18

Наименование:Втулка вала

Каталожный номер:ZL15E.11-5

Комплект:2

Примечание:

№ на схеме:19

Наименование:Соединение

Каталожный номер:ZL15E.11-1

Комплект:1

Примечание:

№ на схеме:20

Наименование:Втулка вала

Каталожный номер:ZL15E.11-6

Комплект:2

Примечание:
