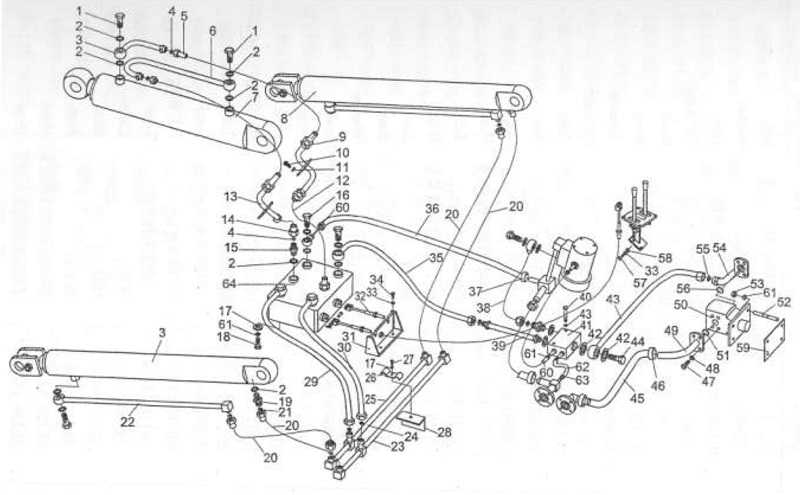

Гидравлическая система

Каталожный номер:ZL15E.14.26

Комплект:1

Примечание:

№ на схеме:4

Наименование:О-кольцо 10,6х2,65

Каталожный номер:GB3452.1-82

Комплект:14

Примечание:

№ на схеме:5

Каталожный номер:ZL15E.14.18

Комплект:2

Примечание:

№ на схеме:6

Каталожный номер:ZL15E.14.28

Комплект:1

Примечание:

№ на схеме:7

Наименование:Цилиндр

Каталожный номер:ZL15E.14.1

Комплект:1

Примечание:

№ на схеме:8

Наименование:Цилиндр

Каталожный номер:ZL15E.14.2

Комплект:2

Примечание:

№ на схеме:9

Каталожный номер:ZL15E.14.32

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт М10х16

Каталожный номер:GB5781-86

Комплект:4

Примечание:

№ на схеме:11

Наименование:Шайба 10

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:12

Каталожный номер:ZL15E.14.31

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:ZL15E.14.25

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:ZL15E.14.30

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:ZL15E.14-7

Комплект:3

Примечание:

№ на схеме:16

Каталожный номер:ZL15E.14-8

Комплект:2

Примечание:

№ на схеме:17

Наименование:Шайба 12

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:18

Наименование:Болт М12х1,5х40

Каталожный номер:GB5785-86

Комплект:4

Примечание:

№ на схеме:19

Каталожный номер:ZL15E.14-9

Комплект:2

Примечание:

№ на схеме:20

Каталожный номер:ZL15E.14.22

Комплект:4

Примечание:

№ на схеме:21

Наименование:О-кольцо 10х1,8

Каталожный номер:GB3452.1-82

Комплект:8

Примечание:

№ на схеме:22

Каталожный номер:ZL15E.14.15

Комплект:2

Примечание:

№ на схеме:23

Каталожный номер:ZL15E.14.13

Комплект:1

Примечание:

№ на схеме:24

Наименование:О-кольцо 8х1,8

Каталожный номер:GB3452.1-82

Комплект:4

Примечание:

№ на схеме:25

Каталожный номер:ZL15E.14-14

Комплект:1

Примечание:

№ на схеме:26

Наименование:Зажим

Каталожный номер:ZL15E.14.6

Комплект:2

Примечание:

№ на схеме:27

Наименование:Болт М12х16

Каталожный номер:GB5781-86

Комплект:2

Примечание:

№ на схеме:28

Наименование:Пластина

Каталожный номер:ZL15E.8.1.6

Комплект:2

Примечание:

№ на схеме:29

Каталожный номер:ZL15E.14.16

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:ZL15E.14.29

Комплект:1

Примечание:

№ на схеме:31

Наименование:Кронштейн

Каталожный номер:ZL15E.8.1.5

Комплект:1

Примечание:

№ на схеме:32

Наименование:Провод

Каталожный номер:ZL15E.14.11B

Комплект:2

Примечание:

№ на схеме:33

Наименование:Шайба 8

Каталожный номер:GB93-87

Комплект:7

Примечание:

№ на схеме:34

Наименование:Болт М8х20

Каталожный номер:GB5781-86

Комплект:4

Примечание:

№ на схеме:35

Каталожный номер:ZL15E.14.21

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:HG4-761-74

Комплект:1

Примечание:

№ на схеме:37

Наименование:Зажим

Каталожный номер:ZJB1500-87

Комплект:2

Примечание:

№ на схеме:38

Каталожный номер:ZL15E.14.23

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:ZL15E.14.24

Комплект:1

Примечание:

№ на схеме:40

Наименование:Болт М8х70

Каталожный номер:GB5782-86

Комплект:2

Примечание:

№ на схеме:41

Наименование:Клапан

Каталожный номер:YXL-F160L

Комплект:1

Примечание:

№ на схеме:42

Наименование:Шайба 27

Каталожный номер:JB982-77

Комплект:2

Примечание:

№ на схеме:43

Каталожный номер:ZL15E.14.20

Комплект:1

Примечание:

№ на схеме:44

Наименование:Болт М27х2

Каталожный номер:ZL15E.2-14

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:HG4-761-74

Комплект:1

Примечание:

№ на схеме:46

Каталожный номер:ZJB1500-87

Комплект:2

Примечание:

№ на схеме:47

Наименование:Болт М10х25

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:48

Наименование:Шайба 10

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:49

Каталожный номер:ZL15E.14.12

Комплект:1

Примечание:

№ на схеме:50

Наименование:Насос

Каталожный номер:GBG2063

Комплект:1

Примечание:

№ на схеме:51

Наименование:О-кольцо 32х3.5

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:

№ на схеме:52

Наименование:Винт АМ12х50

Каталожный номер:GB892-88

Комплект:4

Примечание:

№ на схеме:53

Наименование:М12 Гайка

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:54

Каталожный номер:ZL15E.14.8

Комплект:1

Примечание:

№ на схеме:55

Наименование:О-кольцо 14х2.65

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:

№ на схеме:56

Наименование:О-кольцо 26.5х3.55

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:

№ на схеме:57

Наименование:Болт М8х15

Каталожный номер:GB5783-86

Комплект:1

Примечание:

№ на схеме:58

Наименование:Шайба 8

Каталожный номер:GB97.1-85

Комплект:1

Примечание:

№ на схеме:59

Наименование:Прокладка

Каталожный номер:ZL15E.14-18

Комплект:1

Примечание:

№ на схеме:60

Каталожный номер:ZL15E.9-3

Комплект:1

Примечание:

№ на схеме:61

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:10

Примечание:

№ на схеме:62
