405280 Шланг разбрызгивателя

405280 Шланг разбрызгивателя

← 407215 Оросительная система 407345 Шланг разбрызгивателя →

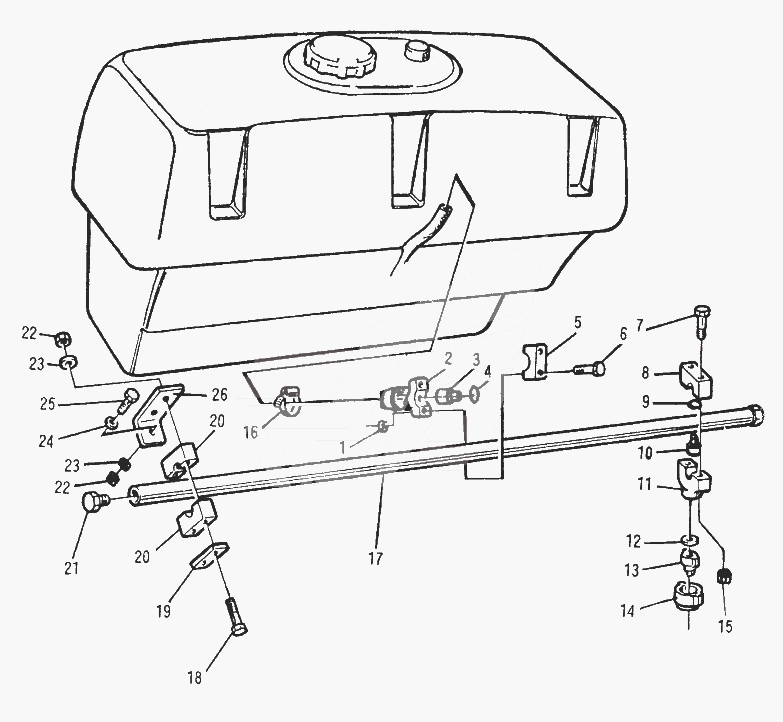

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:Разбрызгиватель
Каталожный номер:A8-0030
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Гайка
Каталожный номер:Гaйka
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Кронштейн
Каталожный номер:Kpoнштeйн
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Адаптер
Каталожный номер:A8-0040
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Кольцо
Каталожный номер:Koльцo
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Хомут
Каталожный номер:Xoмyт
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Болт
Каталожный номер:Бoлт
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Сопло
Каталожный номер:Coплo
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Хомут шланга
Каталожный номер:B2-0540
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Трубка разбрызгивателя
Каталожный номер:405280
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Болт
Каталожный номер:C0-2130
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Пластина
Каталожный номер:405320
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Хомут
Каталожный номер:405310
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Заглушка
Каталожный номер:405270
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Гайка
Каталожный номер:C3-2920
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Шайба
Каталожный номер:C4-3800
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Шайба
Каталожный номер:B8-1010
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Болт
Каталожный номер:C0-1940
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Кронштейн
Каталожный номер:405300
Комплект:3
Примечание:
