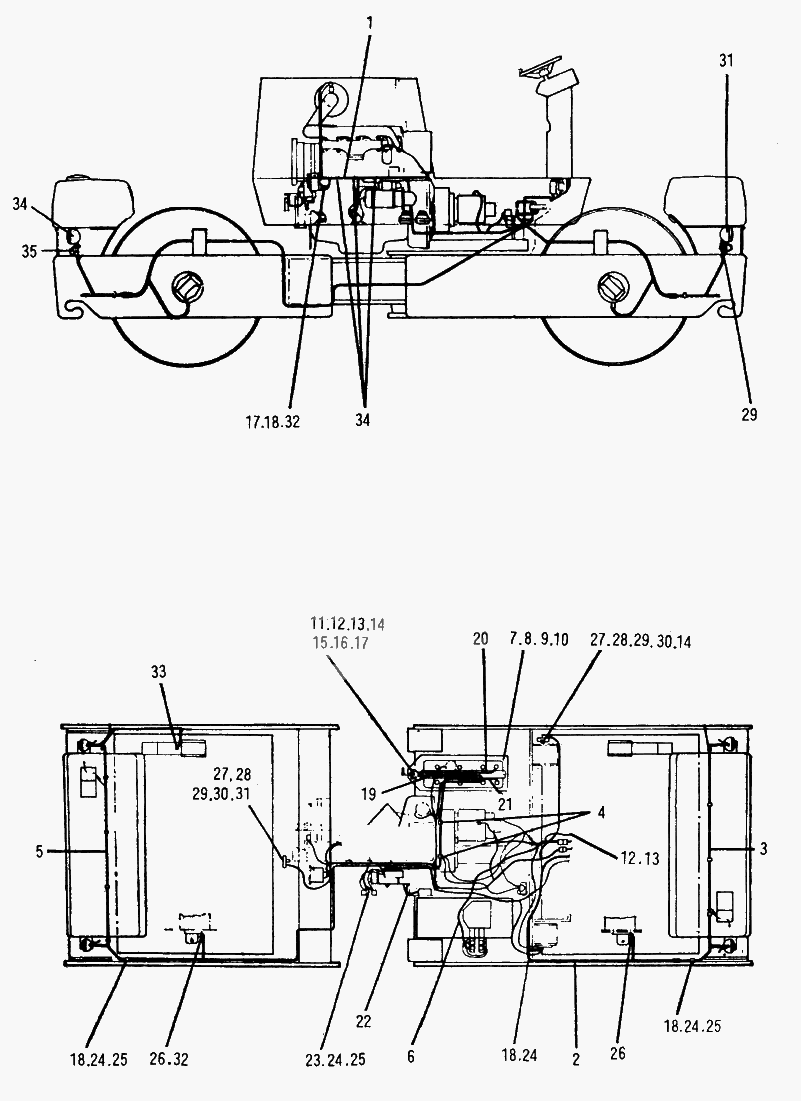

400050 Электрическая система

← 404060 Приборы и органы управления 407172 Электрическая система →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кабельный жгут

Каталожный номер:406811

Комплект:1

Примечание:

№ на схеме:2

Наименование:Кабельный жгут

Каталожный номер:404804

Комплект:1

Примечание:

№ на схеме:3

Наименование:Кабельный жгут

Каталожный номер:404805

Комплект:1

Примечание:

№ на схеме:4

Наименование:Хомут

Каталожный номер:404846

Комплект:1

Примечание:

№ на схеме:5

Наименование:Кабельный жгут

Каталожный номер:406805

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кабельный жгут

Каталожный номер:406865

Комплект:1

Примечание:

№ на схеме:7

Наименование:Батарея

Каталожный номер:A7-7100

Комплект:1

Примечание:

№ на схеме:8

Наименование:Кронштейн батареи

Каталожный номер:404810

Комплект:1

Примечание:

№ на схеме:9

Наименование:Винт

Каталожный номер:404770

Комплект:2

Примечание:

№ на схеме:10

Наименование:Резиновый лист

Каталожный номер:201580

Комплект:1

Примечание:

№ на схеме:11

Наименование:Выключатель батареи

Каталожный номер:A7-4310

Комплект:1

Примечание:

№ на схеме:12

Наименование:Болт

Каталожный номер:C0-0200

Комплект:3

Примечание:

№ на схеме:13

Наименование:Гайка

Каталожный номер:C3-2940

Комплект:7

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:C4-3200

Комплект:4

Примечание:

№ на схеме:15

Наименование:Кронштейн

Каталожный номер:404750

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт

Каталожный номер:C0-0240

Комплект:2

Примечание:

№ на схеме:17

Наименование:Гайка

Каталожный номер:C3-0275

Комплект:4

Примечание:

№ на схеме:18

Наименование:Шайба

Каталожный номер:C4-3150

Комплект:4

Примечание:

№ на схеме:19

Наименование:Кабель заземления

Каталожный номер:404808

Комплект:1

Примечание:

№ на схеме:20

Наименование:Кабель

Каталожный номер:404843

Комплект:1

Примечание:

№ на схеме:21

Наименование:Кабель

Каталожный номер:404807

Комплект:1

Примечание:

№ на схеме:22

Наименование:Кабель заземления

Каталожный номер:404844

Комплект:1

Примечание:

№ на схеме:23

Наименование:Реле стартера

Каталожный номер:A7-5100

Комплект:1

Примечание:

№ на схеме:24

Наименование:Винт

Каталожный номер:C2-0420

Комплект:9

Примечание:

№ на схеме:25

Наименование:Шайба

Каталожный номер:C4-3780

Комплект:8

Примечание:

№ на схеме:26

Наименование:Датчик

Каталожный номер:Дaтчиk

Комплект:2

Примечание:

№ на схеме:27

Наименование:Клаксон

Каталожный номер:A7-6080

Комплект:2

Примечание:

№ на схеме:28

Наименование:Кронштейн

Каталожный номер:404760

Комплект:2

Примечание:

№ на схеме:29

Наименование:Фонарь заднего хода

Каталожный номер:A7-3120

Комплект:4

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:C0-2240

Комплект:2

Примечание:

№ на схеме:31

Наименование:Фонарь переднего хода

Каталожный номер:A7-3030

Комплект:4

Примечание:

№ на схеме:32

Наименование:Задняя крышка

Каталожный номер:203755

Комплект:1

Примечание:

№ на схеме:34

Наименование:Крепление кабеля

Каталожный номер:Kpeплeниe kaбeля

Комплект:5

Примечание:

№ на схеме:35

Наименование:Лампа

Каталожный номер:D0-3190

Комплект:

Примечание:
