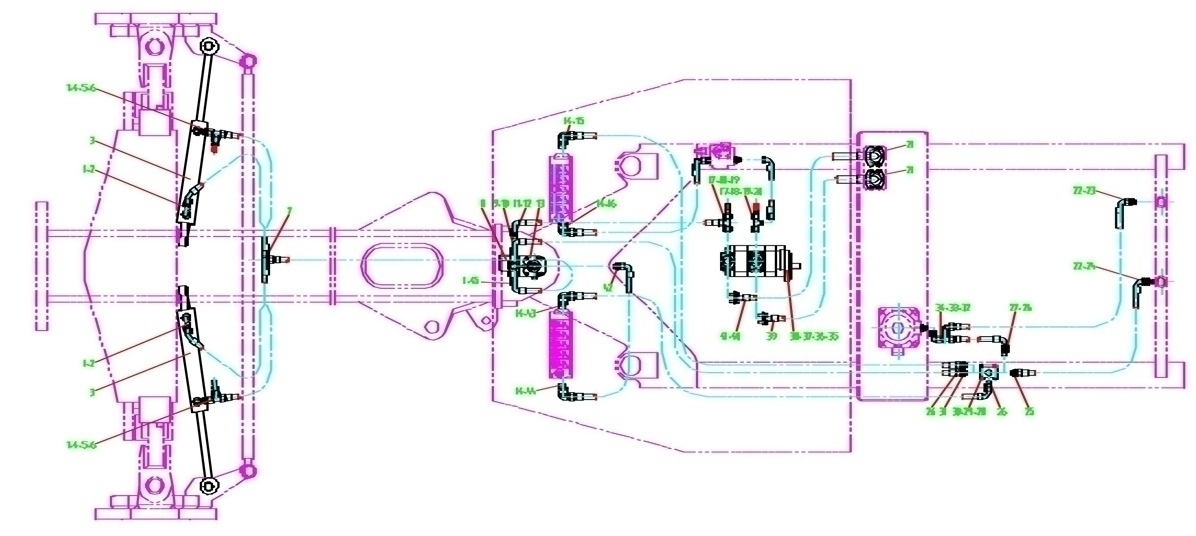

ГИДРОСИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ

← СИСТЕМА ГИДРАВЛИКИ ОДНОКОНТУРНАЯ ТОРМОЗНАЯ ГИДРАВЛИЧЕСКАЯ СИСТЕМА →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Union

Каталожный номер:101020191

Комплект:6

Примечание:I12LM18

№ на схеме:2

Наименование:Hose

Каталожный номер:101022529

Комплект:2

Примечание:1SNHAHE121205-1150

№ на схеме:3

Наименование:Cylinder

Каталожный номер:101000083

Комплект:2

Примечание:XGYG07-014

№ на схеме:4

Наименование:Hose

Каталожный номер:101021313

Комплект:2

Примечание:1SNHAHA121205-1150

№ на схеме:5

Наименование:Union

Каталожный номер:101020202

Комплект:2

Примечание:YL12L

№ на схеме:6

Наименование:Test Union

Каталожный номер:101020729

Комплект:2

Примечание:TC-A12L

№ на схеме:7

Наименование:Union

Каталожный номер:101022821

Комплект:2

Примечание:Y12L

№ на схеме:8

Наименование:Priority Valve

Каталожный номер:101000172

Комплект:1

Примечание:880-1580

№ на схеме:9

Наименование:Union

Каталожный номер:101020420

Комплект:1

Примечание:I15LM18

№ на схеме:10

Наименование:Hose

Каталожный номер:101020398

Комплект:1

Примечание:1SNHAHF151508-2100

№ на схеме:11

Наименование:Union

Каталожный номер:101021998

Комплект:1

Примечание:I18LM20

№ на схеме:12

Наименование:Hose

Каталожный номер:101021984

Комплект:1

Примечание:2SNHAHF181810-1000

№ на схеме:13

Наименование:Steering Unit

Каталожный номер:101000376

Комплект:1

Примечание:403-7975-18

№ на схеме:14

Наименование:Union

Каталожный номер:101021560

Комплект:4

Примечание:LW22LM27

№ на схеме:15

Наименование:Hose

Каталожный номер:101021961

Комплект:1

Примечание:1SNHAHA222212-2000

№ на схеме:16

Наименование:Hose

Каталожный номер:101021665

Комплект:1

Примечание:2SNHAHA221810-800

№ на схеме:17

Наименование:Union

Каталожный номер:101021336

Комплект:2

Примечание:IFS3/4/18L/M10

№ на схеме:18

Наименование:Union

Каталожный номер:101020559

Комплект:2

Примечание:YL18L

№ на схеме:19

Наименование:Test Union

Каталожный номер:101021337

Комплект:2

Примечание:TC-A18L

№ на схеме:40

Наименование:Flange

Каталожный номер:101021331

Комплект:1

Примечание:FPS1/M10

№ на схеме:41

Наименование:Hose

Каталожный номер:101022527

Комплект:1

Примечание:1SNFAFE162020-1600

№ на схеме:42

Наименование:Union

Каталожный номер:101020698

Комплект:1

Примечание:I15LM20X1.5ED

№ на схеме:43

Наименование:Hose

Каталожный номер:101021968

Комплект:1

Примечание:1SNHAHF222212-1800

№ на схеме:44

Наименование:Hose

Каталожный номер:101021986

Комплект:1

Примечание:2SNHAHF221510-1000

№ на схеме:45

Наименование:Hose

Каталожный номер:101021966

Комплект:2

Примечание:1SNHAHF121205-6200
