Круг в сборе

← Рабочее оборудование Рыхлитель →

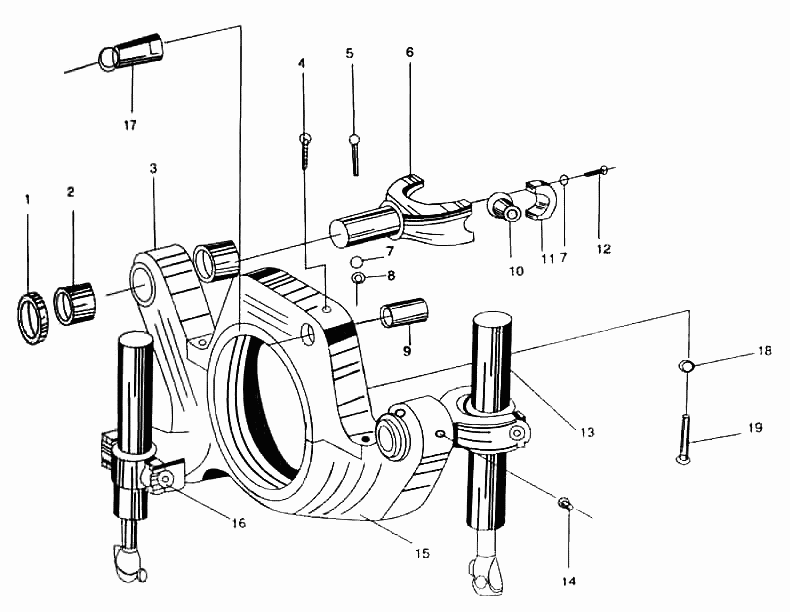

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кольцо стопорное

Каталожный номер:PY180G.13.1-2

Комплект:

Примечание:

№ на схеме:2

Наименование:Обойма медная

Каталожный номер:PY180G.13-5

Комплект:

Примечание:

№ на схеме:3

Наименование:Шатун

Каталожный номер:PY180G.13-3A

Комплект:

Примечание:

№ на схеме:4

Наименование:Болт Ml0х35 GB83-88

Каталожный номер:

Комплект:

Примечание:

№ на схеме:5

Наименование:Болт M12х140 GB5780-86

Каталожный номер:

Комплект:

Примечание:

№ на схеме:6

Наименование:Вилка

Каталожный номер:PY180G.13.1-1

Комплект:

Примечание:

№ на схеме:7

Наименование:Шайба 12 GB93-87

Каталожный номер:

Комплект:

Примечание:

№ на схеме:8

Наименование:Гайка M12 GB41-86

Каталожный номер:

Комплект:

Примечание:

№ на схеме:9

Наименование:Втулка

Каталожный номер:PY180G.13-4

Комплект:

Примечание:

№ на схеме:10

Наименование:Втулка

Каталожный номер:PY180G.13.1-5

Комплект:

Примечание:

№ на схеме:11

Наименование:Крышка

Каталожный номер:PY180G.13.1-4

Комплект:

Примечание:

№ на схеме:12

Наименование:Винт Ml2х40 GB70-85

Каталожный номер:

Комплект:

Примечание:

№ на схеме:13

Наименование:Цилиндр подъемного механизма отвала

Каталожный номер:PY180-G6

Комплект:

Примечание:

№ на схеме:14

Наименование:Маслёнка М10х1 GB1152-89

Каталожный номер:

Комплект:

Примечание:

№ на схеме:15

Наименование:Шатун

Каталожный номер:PY180G.13-2

Комплект:

Примечание:

№ на схеме:16

Наименование:Цилиндр поворотного механизма отвала

Каталожный номер:PY180-G5

Комплект:

Примечание:

№ на схеме:17

Наименование:Конус

Каталожный номер:PY180G.13.6

Комплект:

Примечание:

№ на схеме:18

Наименование:Шайба 24 GB93-87

Каталожный номер:

Комплект:

Примечание:

№ на схеме:19

Наименование:Болт М24х100 GB5782-86

Каталожный номер:

Комплект:

Примечание:
