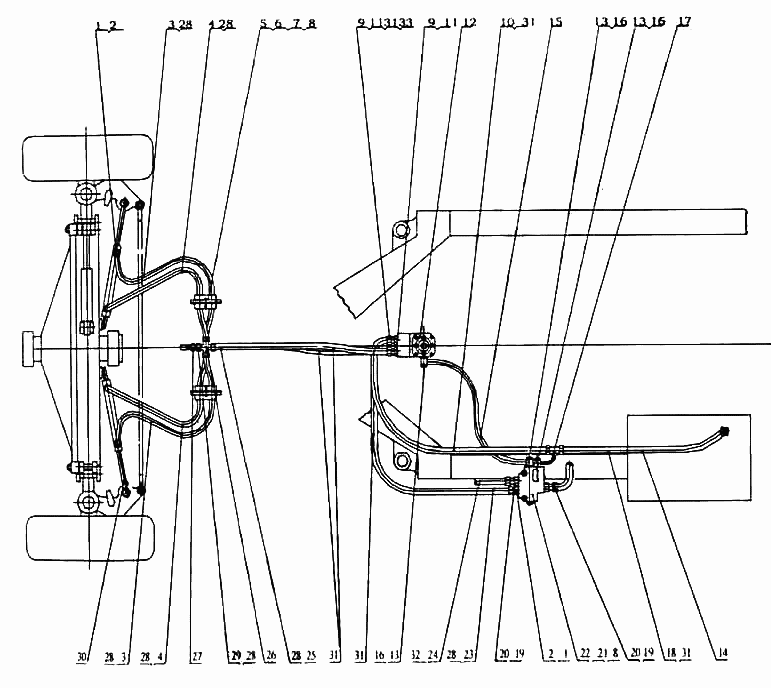

Гидравлическая поворотная система.

← Трубопроводы ГМП Гидравлическая тормозная система →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шайба 18 GB982-77

Каталожный номер:

Комплект:

Примечание:

№ на схеме:2

Наименование:Соединитель J12 GB3733.2-83

Каталожный номер:

Комплект:

Примечание:

№ на схеме:3

Наименование:Рукав в сборе

Каталожный номер:H811-1200-90В°

Комплект:

Примечание:

№ на схеме:4

Наименование:Рукав в сборе

Каталожный номер:H811-1150

Комплект:

Примечание:

№ на схеме:5

Наименование:Подставка

Каталожный номер:PY160.8-3

Комплект:

Примечание:

№ на схеме:6

Наименование:Кольцо

Каталожный номер:PY160.8-4

Комплект:

Примечание:

№ на схеме:7

Наименование:Болт М8х30 GB5781-86

Каталожный номер:

Комплект:

Примечание:

№ на схеме:8

Наименование:Шайба 8 GB93-87

Каталожный номер:

Комплект:

Примечание:

№ на схеме:9

Наименование:Шайба 20 GB982-77

Каталожный номер:

Комплект:

Примечание:

№ на схеме:10

Наименование:Рукав в сборе

Каталожный номер:H131-1450-90В°

Комплект:

Примечание:

№ на схеме:11

Наименование:Соединитель

Каталожный номер:PY160.8-6

Комплект:

Примечание:

№ на схеме:12

Наименование:Клапан

Каталожный номер:502-5285

Комплект:

Примечание:

№ на схеме:13

Наименование:Шайба 12 GB982-77

Каталожный номер:

Комплект:

Примечание:

№ на схеме:14

Наименование:Кольцо 16х2.65 GB3452.1-82

Каталожный номер:

Комплект:

Примечание:

№ на схеме:15

Наименование:Рукав в сборе

Каталожный номер:Q61-1050

Комплект:

Примечание:

№ на схеме:16

Наименование:Болт полый

Каталожный номер:PY160G.8-1

Комплект:

Примечание:

№ на схеме:17

Наименование:Соединитель

Каталожный номер:PY165G.8.1

Комплект:

Примечание:

№ на схеме:18

Наименование:Рукав в сборе

Каталожный номер:H131-2100-90В°

Комплект:

Примечание:

№ на схеме:19

Наименование:Шайба 22 GB982-77

Каталожный номер:

Комплект:

Примечание:

№ на схеме:20

Наименование:Соединитель

Каталожный номер:PY160.8-10

Комплект:

Примечание:

№ на схеме:21

Наименование:Клапан

Каталожный номер:YXL-F80L-N7

Комплект:

Примечание:

№ на схеме:22

Наименование:Болт М8х60 GB5782-86

Каталожный номер:

Комплект:

Примечание:

№ на схеме:23

Наименование:Рукав в сборе

Каталожный номер:H1011-1450-90В°-30В° N90В°

Комплект:

Примечание:

№ на схеме:24

Наименование:Рукав в сборе

Каталожный номер:H1611-880-30В°

Комплект:

Примечание:

№ на схеме:25

Наименование:Рукав в сборе

Каталожный номер:H1011-4500

Комплект:

Примечание:

№ на схеме:26

Наименование:Соединитель J12 GB3746.2-83

Каталожный номер:

Комплект:

Примечание:

№ на схеме:27

Наименование:Датчик

Каталожный номер:PT-00A5

Комплект:

Примечание:

№ на схеме:28

Наименование:Кольцо 9.5х1.8 GB3452.1-82

Каталожный номер:

Комплект:

Примечание:

№ на схеме:29

Наименование:Соединитель

Каталожный номер:PY180.8.11

Комплект:

Примечание:

№ на схеме:30

Наименование:Цилиндр

Каталожный номер:PY180-G1

Комплект:

Примечание:

№ на схеме:31

Наименование:Кольцо 12.5х2.65 GB3452.1-82

Каталожный номер:

Комплект:

Примечание:

№ на схеме:32

Наименование:Кольцо 16х2.65 GB3452.1-82

Каталожный номер:

Комплект:

Примечание:

№ на схеме:33

Наименование:Соединитель

Каталожный номер:PY160.8.5

Комплект:

Примечание:
