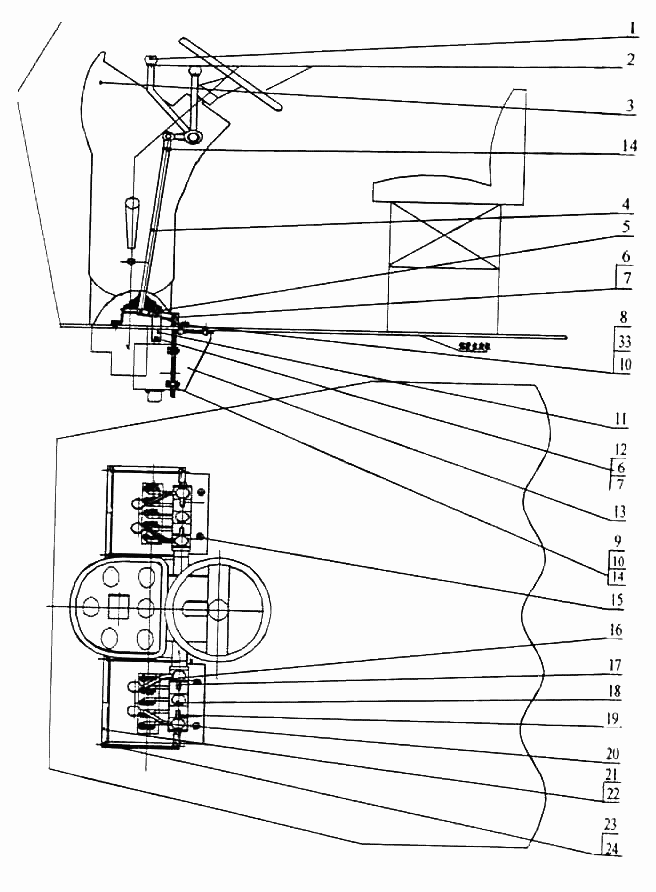

Рулевое управление

← Передний мост Рулевое управление →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Рукоятка M12х40 GB4141.11-1984

Каталожный номер:

Комплект:

Примечание:

№ на схеме:2

Наименование:Гайка М12 GB6172-86

Каталожный номер:

Комплект:

Примечание:

№ на схеме:3

Наименование:Стенд

Каталожный номер:GR215.9.1

Комплект:

Примечание:

№ на схеме:4

Наименование:Шатун

Каталожный номер:GR215.9-2

Комплект:

Примечание:

№ на схеме:5

Наименование:Шатун

Каталожный номер:PY170G.9-27

Комплект:

Примечание:

№ на схеме:6

Наименование:Штифт 1.6х8 GB91-86

Каталожный номер:

Комплект:

Примечание:

№ на схеме:7

Наименование:Шайба 6 GB95-85

Каталожный номер:

Комплект:

Примечание:

№ на схеме:8

Наименование:Суппорт

Каталожный номер:PY170G.9.28

Комплект:

Примечание:

№ на схеме:9

Наименование:Болт М10х35 GB5781-86

Каталожный номер:

Комплект:

Примечание:

№ на схеме:10

Наименование:Шайба 10 GB93-87

Каталожный номер:

Комплект:

Примечание:

№ на схеме:11

Наименование:Плата

Каталожный номер:PY170G.9-23

Комплект:

Примечание:

№ на схеме:12

Наименование:Штифт

Каталожный номер:PY170.9-24

Комплект:

Примечание:

№ на схеме:13

Наименование:Кронштейн клапана

Каталожный номер:PY170G.9.7

Комплект:

Примечание:

№ на схеме:14

Наименование:Гайка М10 GB6170-86

Каталожный номер:

Комплект:

Примечание:

№ на схеме:15

Наименование:Болт М10х25 GB2673-86

Каталожный номер:

Комплект:

Примечание:

№ на схеме:16

Наименование:Рычаг управления

Каталожный номер:PY170G.9-8

Комплект:

Примечание:

№ на схеме:17

Наименование:Рычаг управления

Каталожный номер:PY170G.9-9

Комплект:

Примечание:

№ на схеме:18

Наименование:Рычаг управления

Каталожный номер:PY170G.9-10

Комплект:

Примечание:

№ на схеме:19

Наименование:Рычаг управления

Каталожный номер:PY170G.9-11

Комплект:

Примечание:

№ на схеме:20

Наименование:Рычаг управления

Каталожный номер:PY170G.9-12

Комплект:

Примечание:

№ на схеме:21

Наименование:Чехол резиновый

Каталожный номер:PY170G.9-13

Комплект:

Примечание:

№ на схеме:22

Наименование:Нажимная планка

Каталожный номер:PY170G.9-14

Комплект:

Примечание:

№ на схеме:23

Наименование:Болт М8х30 GB818-85

Каталожный номер:

Комплект:

Примечание:

№ на схеме:24

Наименование:Шайба 8 GB93-87

Каталожный номер:

Комплект:

Примечание:

№ на схеме:33

Наименование:Болт М10х16 GB5781-86

Каталожный номер:

Комплект:

Примечание:
