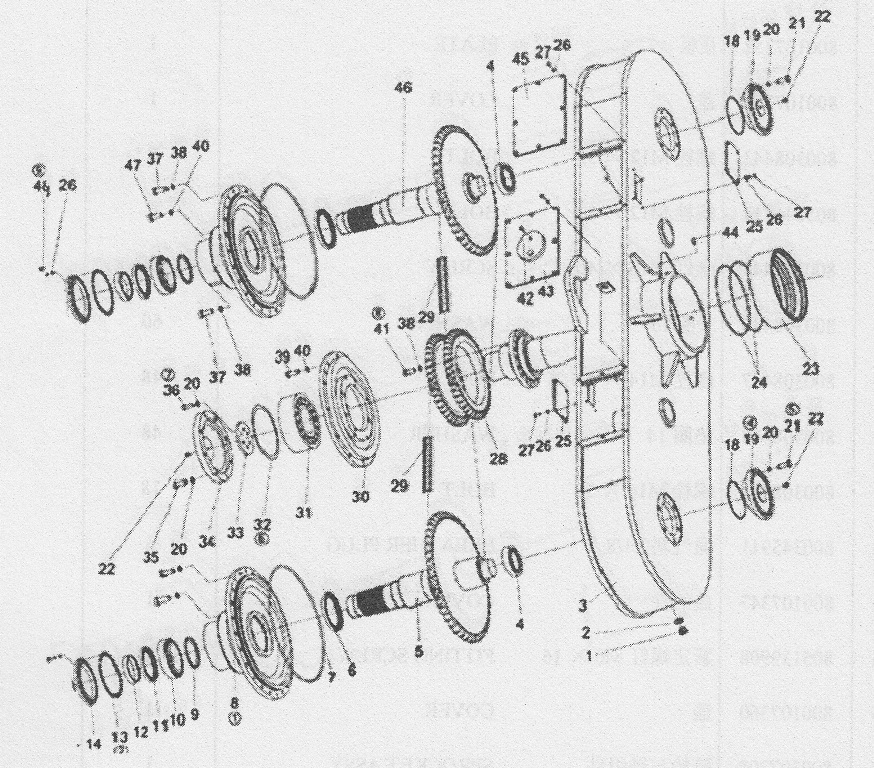

800142090 Right Balance-Box Assembly

← 800142091 Left Balance-Box Assembly 380601641 Working Hydraulic System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG М24 X 1.5

Каталожный номер:800107366

Комплект:3

Примечание:

№ на схеме:2

Наименование:COMBINED SEAL WASHER 24

Каталожный номер:800107355

Комплект:3

Примечание:

№ на схеме:3

Наименование:RIGHT BALANCE-BOX ASSY.

Каталожный номер:800346772

Комплект:1

Примечание:

№ на схеме:4

Наименование:BEARING 33113

Каталожный номер:800107332

Комплект:2

Примечание:

№ на схеме:5

Наименование:SPROCKET ASSY.

Каталожный номер:800107298

Комплект:1

Примечание:

№ на схеме:6

Наименование:OIL SEAL FB115 X 140 X 12

Каталожный номер:800107333

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:801138290

Комплект:2

Примечание:

№ на схеме:8

Наименование:DISH

Каталожный номер:800308341

Комплект:2

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:800308435

Комплект:2

Примечание:

№ на схеме:10

Наименование:BEARING 32018

Каталожный номер:800107334

Комплект:2

Примечание:

№ на схеме:11

Наименование:OIL SEAL FB100 X 125 X 12

Каталожный номер:800107335

Комплект:2

Примечание:

№ на схеме:12

Наименование:SPACER

Каталожный номер:800107336

Комплект:2

Примечание:

№ на схеме:13

Наименование:SHIM

Каталожный номер:800107337

Комплект:2

Примечание:

№ на схеме:14

Наименование:SEAT

Каталожный номер:800107338

Комплект:2

Примечание:

№ на схеме:18

Наименование:О SEAL RING 135 X 3.1

Каталожный номер:800107340

Комплект:2

Примечание:

№ на схеме:19

Наименование:BEARING SUPPORT

Каталожный номер:800141402

Комплект:2

Примечание:

№ на схеме:20

Наименование:WASHER 12

Каталожный номер:800308441

Комплект:38

Примечание:

№ на схеме:21

Наименование:BOLT М12Х40

Каталожный номер:800308442

Комплект:24

Примечание:

№ на схеме:22

Наименование:OIL CUP M10 X 1

Каталожный номер:800107359

Комплект:6

Примечание:

№ на схеме:23

Наименование:SUPPORTING SLEEVE

Каталожный номер:800142093

Комплект:1

Примечание:

№ на схеме:24

Наименование:О SEAL RING 260 X 5.7

Каталожный номер:800107341

Комплект:2

Примечание:

№ на схеме:25

Наименование:COVER

Каталожный номер:800107365

Комплект:2

Примечание:

№ на схеме:26

Наименование:WASHER 8

Каталожный номер:800308440

Комплект:72

Примечание:

№ на схеме:27

Наименование:BOLT М8 X 20

Каталожный номер:805046712

Комплект:24

Примечание:

№ на схеме:28

Наименование:SPROCKET WHEEL

Каталожный номер:800107297

Комплект:1

Примечание:

№ на схеме:29

Наименование:ROLLER CHAIN 32BX1-54

Каталожный номер:800141432

Комплект:2

Примечание:

№ на схеме:30

Наименование:BEARING SUPPORT

Каталожный номер:800107351

Комплект:1

Примечание:

№ на схеме:31

Наименование:BEARING 22319C

Каталожный номер:800107343

Комплект:1

Примечание:

№ на схеме:32

Наименование:SHIM

Каталожный номер:800107344

Комплект:1

Примечание:

№ на схеме:33

Наименование:PLATE

Каталожный номер:800107352

Комплект:1

Примечание:

№ на схеме:34

Наименование:COVER

Каталожный номер:800107353

Комплект:1

Примечание:

№ на схеме:35

Наименование:BOLT M12X35

Каталожный номер:800308443

Комплект:8

Примечание:

№ на схеме:36

Наименование:BOLT M12X30

Каталожный номер:805046713

Комплект:6

Примечание:

№ на схеме:37

Наименование:SCREW M16X40

Каталожный номер:800308445

Комплект:8

Примечание:

№ на схеме:38

Наименование:WASHER 16

Каталожный номер:800308446

Комплект:60

Примечание:

№ на схеме:39

Наименование:BOLT M14X1.5X40

Каталожный номер:800308447

Комплект:48

Примечание:

№ на схеме:40

Наименование:WASHER 14

Каталожный номер:800308448

Комплект:48

Примечание:

№ на схеме:41

Наименование:BOLT M16X32

Каталожный номер:800308451

Комплект:18

Примечание:

№ на схеме:42

Наименование:BREATHER PLUG Z1/8'

Каталожный номер:800345911

Комплект:3

Примечание:

№ на схеме:43

Наименование:COVER

Каталожный номер:800107347

Комплект:1

Примечание:

№ на схеме:44

Наименование:FITTING SCREW M6X16

Каталожный номер:805139908

Комплект:3

Примечание:

№ на схеме:45

Наименование:COVER

Каталожный номер:800107360

Комплект:1

Примечание:

№ на схеме:46

Наименование:SPROCKET ASSY.

Каталожный номер:800107296

Комплект:1

Примечание:

№ на схеме:47

Наименование:SCREW M16X50

Каталожный номер:800308449

Комплект:34

Примечание:

№ на схеме:48

Наименование:BOLT M8X25

Каталожный номер:800308450

Комплект:48

Примечание:
