380900708 Front Wheel Steering Cylinder

380900708 Front Wheel Steering Cylinder

← 58O900707 Right Articulated Steering Cylinder 380900709 Left Articulated Steering Cylinder →

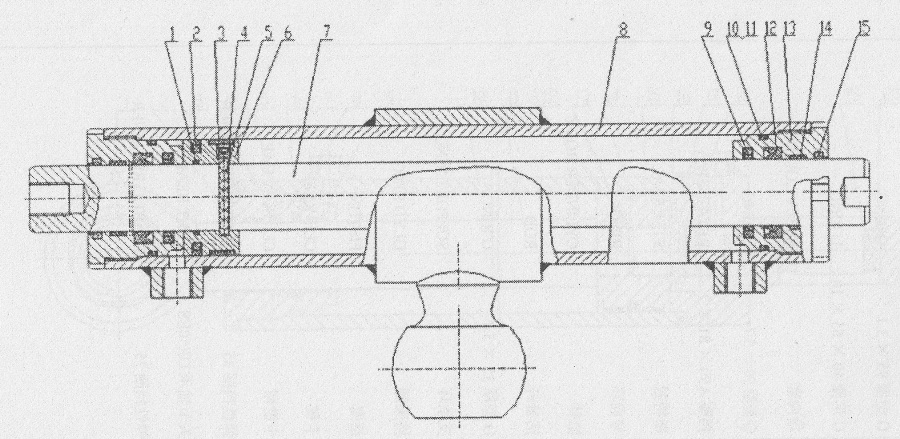

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:O RING 45X3.1
Каталожный номер:803192170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:GLYD RING 70X59X4.2
Каталожный номер:803192264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SUPPORT RING
Каталожный номер:803268681
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SCREW M8X7
Каталожный номер:805100073
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:STEEL BALL Ф6
Каталожный номер:800511423
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PISTON
Каталожный номер:803268682
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:ROD
Каталожный номер:803268683
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CYLINDER BODY
Каталожный номер:803268684
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:STEP SEAL 40X55.1X6.3
Каталожный номер:803192265
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SLEEVE,GUIDE
Каталожный номер:803268685
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:О RING 70X3.1
Каталожный номер:801100080
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:RETAINER A70X65.2X1.5
Каталожный номер:803268686
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:U RING 40X55X10
Каталожный номер:803192266
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SUPPORT RING
Каталожный номер:803268687
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:DUST RING 40X48.6X5.3
Каталожный номер:381600478
Комплект:2
Примечание:
