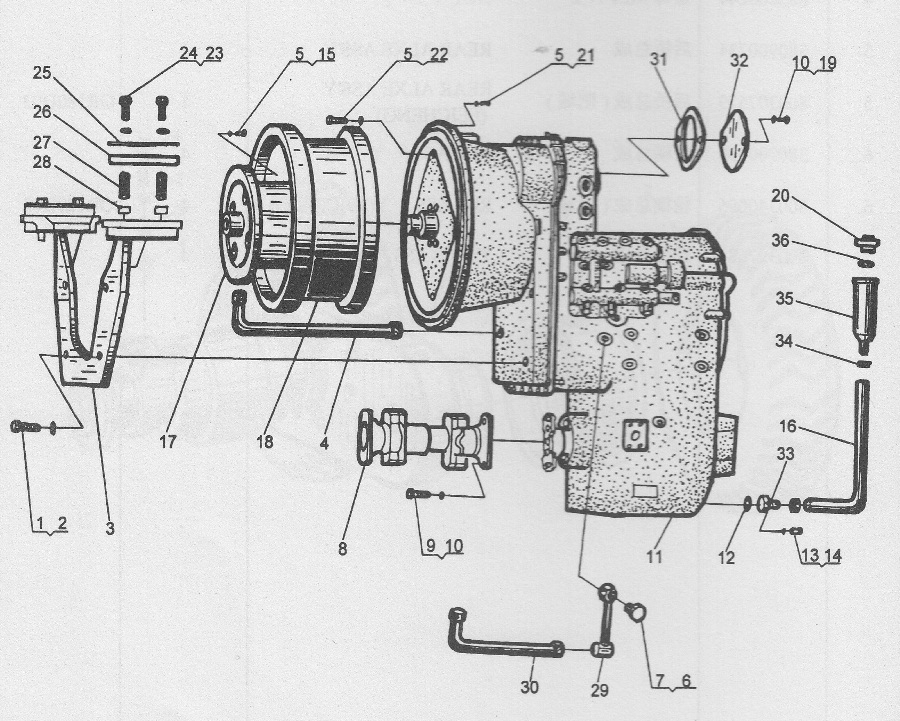

380601665 (GR180D02) Transmission System

← 380500765 Transmission System 380601666 (GR180D05) Transmission System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT M20X65

Каталожный номер:805001904

Комплект:4

Примечание:

№ на схеме:2

Наименование:WASHER 20

Каталожный номер:805300023

Комплект:4

Примечание:

№ на схеме:3

Наименование:BRACKET

Каталожный номер:380900336

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE ASS'Y H25I-1900-90

Каталожный номер:803191783

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER 10

Каталожный номер:805300014

Комплект:16

Примечание:

№ на схеме:6

Наименование:RIGHT ANGLE UNION JOINT

Каталожный номер:803190773

Комплект:1

Примечание:

№ на схеме:7

Наименование:JOINT

Каталожный номер:803191229

Комплект:1

Примечание:

№ на схеме:8

Наименование:DRIVE SHAFT

Каталожный номер:800307647

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT L=50

Каталожный номер:805009758

Комплект:8

Примечание:

№ на схеме:10

Наименование:WASHER 12

Каталожный номер:805300018

Комплект:10

Примечание:

№ на схеме:11

Наименование:FLUID POWER GEARBOX (237)

Каталожный номер:800307595

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING 30X3.55

Каталожный номер:803192072

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT M8X25

Каталожный номер:805000017

Комплект:2

Примечание:

№ на схеме:14

Наименование:WASHER 8

Каталожный номер:805300010

Комплект:2

Примечание:

№ на схеме:15

Наименование:BOLT M10X70

Каталожный номер:805000076

Комплект:4

Примечание:

№ на схеме:16

Наименование:HOSE Ф25X320

Каталожный номер:381300546

Комплект:1

Примечание:

№ на схеме:17

Наименование:DISH

Каталожный номер:380600569

Комплект:1

Примечание:

№ на схеме:18

Наименование:DISH

Каталожный номер:380500451

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT M12X30

Каталожный номер:805003889

Комплект:2

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:381300539

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT M10X35

Каталожный номер:805000062

Комплект:12

Примечание:

№ на схеме:22

Наименование:BOLT M10X40

Каталожный номер:805000029

Комплект:4

Примечание:

№ на схеме:23

Наименование:BOLT M16X110

Каталожный номер:805000030

Комплект:4

Примечание:

№ на схеме:24

Наименование:WASHER 16

Каталожный номер:805302899

Комплект:4

Примечание:

№ на схеме:25

Наименование:COVER

Каталожный номер:380600530

Комплект:4

Примечание:

№ на схеме:26

Наименование:CUSHION

Каталожный номер:380901076

Комплект:8

Примечание:

№ на схеме:27

Наименование:TUBE

Каталожный номер:380600532

Комплект:4

Примечание:

№ на схеме:28

Наименование:SPACER

Каталожный номер:380600533

Комплект:4

Примечание:

№ на схеме:29

Наименование:METAL PIPE ASS'Y

Каталожный номер:381600461

Комплект:1

Примечание:

№ на схеме:30

Наименование:HOSE ASS'Y H25I-1950-90

Каталожный номер:803191782

Комплект:1

Примечание:

№ на схеме:31

Наименование:ASBESTOS

Каталожный номер:380700269

Комплект:1

Примечание:

№ на схеме:32

Наименование:PLATE

Каталожный номер:380700270

Комплект:1

Примечание:

№ на схеме:33

Наименование:TUBE

Каталожный номер:381300542

Комплект:1

Примечание:

№ на схеме:34

Наименование:DOUBLE WRRATH HOSE CLAMPS

Каталожный номер:805801455

Комплект:2

Примечание:

№ на схеме:35

Наименование:OILING TUBE

Каталожный номер:381300540

Комплект:1

Примечание:

№ на схеме:36

Наименование:WASHER

Каталожный номер:805300070

Комплект:1

Примечание:
