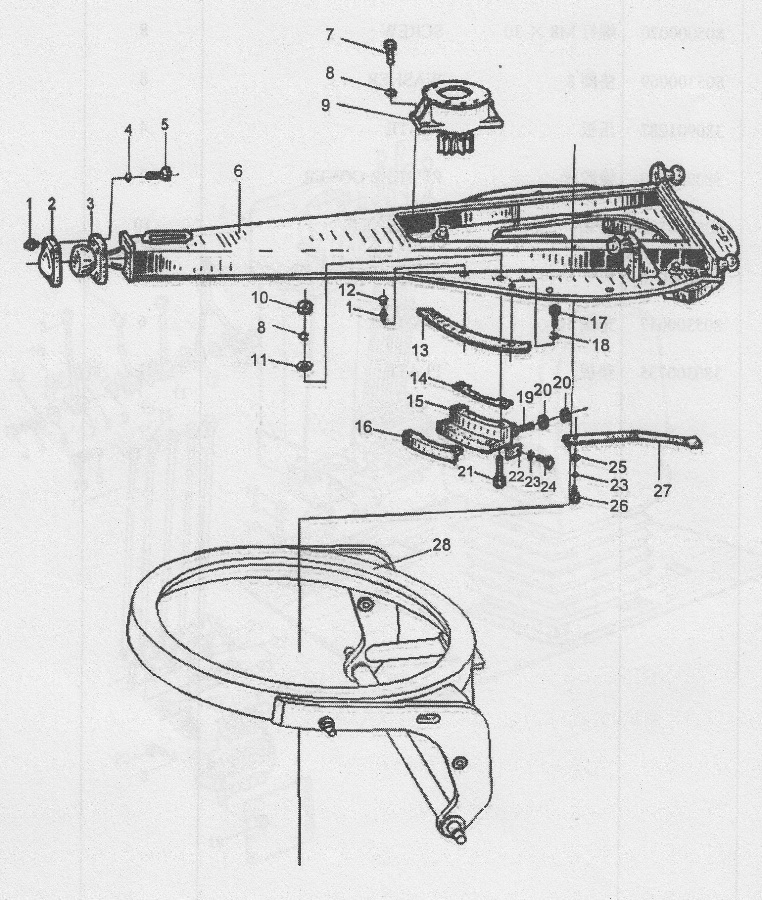

380500760 (GR180D02) Work Equipment

← 380500759 Control Board 380601591 (GR180D05) Work Equipment →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OIL CUP M10X1

Каталожный номер:801103215

Комплект:9

Примечание:

№ на схеме:2

Наименование:JOINT COVER

Каталожный номер:380900243

Комплект:1

Примечание:

№ на схеме:3

Наименование:JOINT BASE

Каталожный номер:381601127

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER 20

Каталожный номер:805338245

Комплект:4

Примечание:

№ на схеме:5

Наименование:SCREW M20X120

Каталожный номер:805105490

Комплект:4

Примечание:

№ на схеме:6

Наименование:TRACTION FRAME

Каталожный номер:380900210

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:381600379

Комплект:4

Примечание:

№ на схеме:8

Наименование:WASHER 24

Каталожный номер:805300034

Комплект:12

Примечание:

№ на схеме:9

Наименование:TURBINE BOX

Каталожный номер:381600381

Комплект:1

Примечание:

№ на схеме:10

Наименование:NUT M24

Каталожный номер:805203157

Комплект:8

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:381600464

Комплект:8

Примечание:

№ на схеме:12

Наименование:PLASTIC LID

Каталожный номер:381601132

Комплект:12

Примечание:

№ на схеме:13

Наименование:UPPER GASKET

Каталожный номер:380900906

Комплект:6

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:381600463

Комплект:4

Примечание:

№ на схеме:15

Наименование:SLIDE BLOCK

Каталожный номер:380500642

Комплект:4

Примечание:

№ на схеме:16

Наименование:GASKET

Каталожный номер:380500643

Комплект:4

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:381600387

Комплект:12

Примечание:

№ на схеме:18

Наименование:WASHER 16

Каталожный номер:805300011

Комплект:16

Примечание:

№ на схеме:19

Наименование:BOLT M20X100

Каталожный номер:805000250

Комплект:8

Примечание:

№ на схеме:20

Наименование:NUT M20

Каталожный номер:805200052

Комплект:16

Примечание:

№ на схеме:21

Наименование:BOLT M24X145

Каталожный номер:805010094

Комплект:8

Примечание:

№ на схеме:22

Наименование:PLATE

Каталожный номер:381600380

Комплект:8

Примечание:

№ на схеме:23

Наименование:WASHER 10

Каталожный номер:805300014

Комплект:18

Примечание:

№ на схеме:24

Наименование:BOLT M10X25

Каталожный номер:805000727

Комплект:16

Примечание:

№ на схеме:25

Наименование:WASHER 10

Каталожный номер:805300017

Комплект:2

Примечание:

№ на схеме:26

Наименование:BOLT M10X20

Каталожный номер:805000714

Комплект:2

Примечание:

№ на схеме:27

Наименование:PLATE

Каталожный номер:380901037

Комплект:1

Примечание:

№ на схеме:28

Наименование:ROTARY RING

Каталожный номер:380500641

Комплект:1

Примечание:
