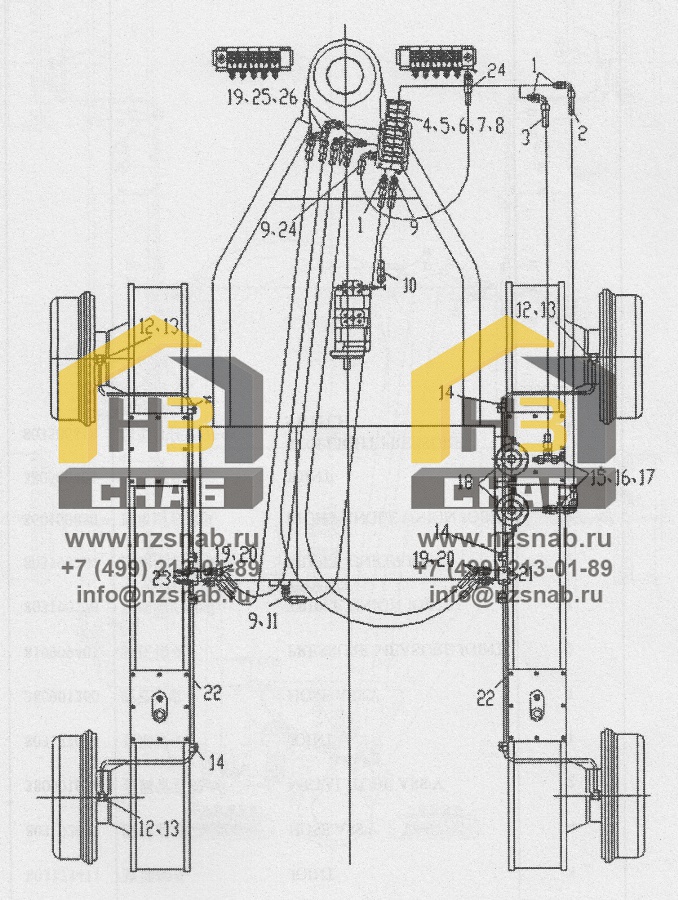

380500726 (GR180D05) Dual-Circuit Brake Hydraulic System

← 380500702 (GR180D02) Dual-Circuit Brake Hydraulic System 380601359 Tank Ass’y →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:JOINT

Каталожный номер:803190717

Комплект:3

Примечание:

№ на схеме:2

Наименование:HOSE ASS'Y

Каталожный номер:803193087

Комплект:1

Примечание:

№ на схеме:3

Наименование:HOSE ASS'Y

Каталожный номер:803191404

Комплект:1

Примечание:

№ на схеме:4

Наименование:BRAKE VALVE

Каталожный номер:803010412

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLATE

Каталожный номер:380700282

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT M8X35

Каталожный номер:805000089

Комплект:4

Примечание:

№ на схеме:7

Наименование:WASHER 8

Каталожный номер:805300010

Комплект:12

Примечание:

№ на схеме:8

Наименование:NUT M8

Каталожный номер:805200045

Комплект:4

Примечание:

№ на схеме:9

Наименование:JOINT

Каталожный номер:803601023

Комплект:3

Примечание:

№ на схеме:10

Наименование:HOSE ASS'Y

Каталожный номер:803191111

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE ASS'Y

Каталожный номер:803191071

Комплект:1

Примечание:

№ на схеме:12

Наименование:BLOT M14X1.5X32

Каталожный номер:805009809

Комплект:4

Примечание:

№ на схеме:13

Наименование:WASHER 14

Каталожный номер:805300024

Комплект:8

Примечание:

№ на схеме:14

Наименование:CLIP

Каталожный номер:803190339

Комплект:8

Примечание:

№ на схеме:15

Наименование:JOINT

Каталожный номер:803191014

Комплект:2

Примечание:

№ на схеме:16

Наименование:TRIPLE UNION JOINT

Каталожный номер:803190520

Комплект:2

Примечание:

№ на схеме:17

Наименование:RIGHT ANGLE UNION JOINT

Каталожный номер:803190731

Комплект:2

Примечание:

№ на схеме:18

Наименование:ACCUMULATOR

Каталожный номер:803202752

Комплект:2

Примечание:

№ на схеме:19

Наименование:JOINT

Каталожный номер:803190674

Комплект:6

Примечание:

№ на схеме:20

Наименование:HOSE ASS'Y

Каталожный номер:803191070

Комплект:4

Примечание:

№ на схеме:21

Наименование:PLUG

Каталожный номер:803192111

Комплект:3

Примечание:

№ на схеме:22

Наименование:METAL TUBE ASS'Y

Каталожный номер:380901085

Комплект:2

Примечание:

№ на схеме:23

Наименование:PRESSURE MEASURE JOINT

Каталожный номер:803190557

Комплект:2

Примечание:

№ на схеме:24

Наименование:HOSE ASS'Y

Каталожный номер:803190817

Комплект:1

Примечание:

№ на схеме:25

Наименование:TRIPLE UNION JOINT

Каталожный номер:803190764

Комплект:2

Примечание:

№ на схеме:26

Наименование:RIGHT ANGLE UNION JOINT

Каталожный номер:803190761

Комплект:3

Примечание:
