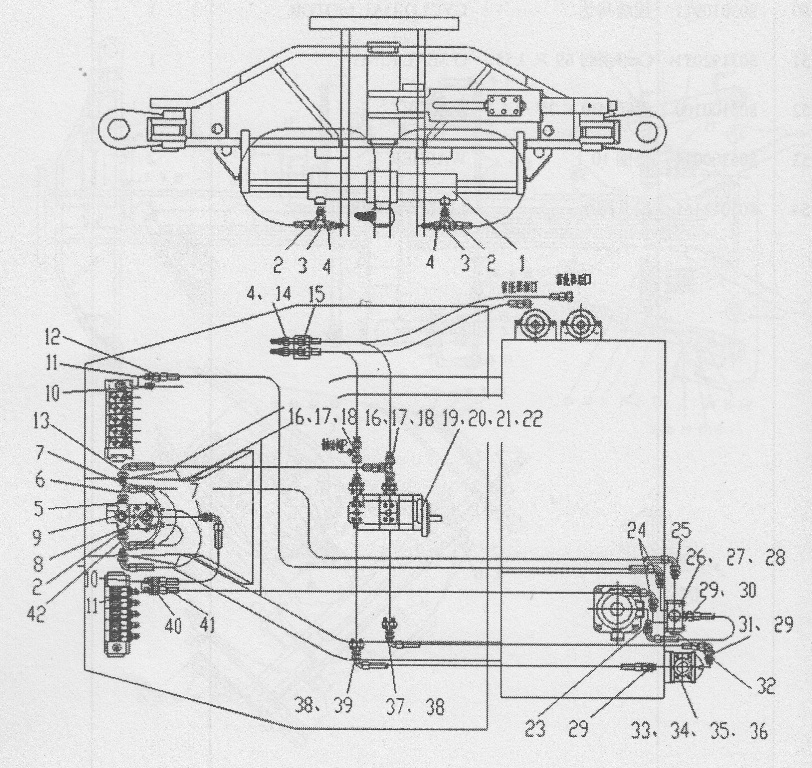

380500701 Steering Hydraulic System

← 380601641 Working Hydraulic System 380500702 (GR180D02) Dual-Circuit Brake Hydraulic System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FRONT WHEEL STEERING CYLINDER

Каталожный номер:380900708

Комплект:1

Примечание:

№ на схеме:2

Наименование:JOINT

Каталожный номер:803190517

Комплект:4

Примечание:

№ на схеме:3

Наименование:TRIPLE UNION JOINT

Каталожный номер:803190777

Комплект:2

Примечание:

№ на схеме:4

Наименование:PRESSURE MEASURE JOINT

Каталожный номер:803190781

Комплект:6

Примечание:

№ на схеме:5

Наименование:JOINT

Каталожный номер:803172004

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOSEASS'Y

Каталожный номер:803191109

Комплект:1

Примечание:

№ на схеме:7

Наименование:JOINT

Каталожный номер:803190768

Комплект:2

Примечание:

№ на схеме:8

Наименование:REDIRECTOR

Каталожный номер:803011053

Комплект:1

Примечание:

№ на схеме:9

Наименование:PRIORITY VALVE

Каталожный номер:803010963

Комплект:1

Примечание:

№ на схеме:10

Наименование:JOINT

Каталожный номер:803172003

Комплект:2

Примечание:

№ на схеме:11

Наименование:STRAIGHT ADVANCING JOINT

Каталожный номер:803172023

Комплект:2

Примечание:

№ на схеме:12

Наименование:HOSE ASSY

Каталожный номер:803191798

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE ASSY

Каталожный номер:803192035

Комплект:1

Примечание:

№ на схеме:14

Наименование:JOINT

Каталожный номер:803173426

Комплект:4

Примечание:

№ на схеме:15

Наименование:PRESSURE MEASURE LDsIE

Каталожный номер:803191856

Комплект:4

Примечание:

№ на схеме:16

Наименование:JOINT

Каталожный номер:803191415

Комплект:2

Примечание:

№ на схеме:17

Наименование:STRAIGHT ADVANCING FLANGE UNION JOINT

Каталожный номер:803191083

Комплект:2

Примечание:

№ на схеме:18

Наименование:TRIPLE UNION JOMT

Каталожный номер:860100843

Комплект:2

Примечание:

№ на схеме:19

Наименование:DUPLICATE GEAR PUMP

Каталожный номер:803011197

Комплект:1

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:380300729

Комплект:1

Примечание:

№ на схеме:21

Наименование:BLOT M14X35

Каталожный номер:805000103

Комплект:2

Примечание:

№ на схеме:22

Наименование:WASHER 14

Каталожный номер:805300033

Комплект:2

Примечание:

№ на схеме:23

Наименование:JOINT

Каталожный номер:803191003

Комплект:1

Примечание:

№ на схеме:24

Наименование:JOINT

Каталожный номер:803190778

Комплект:2

Примечание:

№ на схеме:25

Наименование:JOINT

Каталожный номер:803172006

Комплект:1

Примечание:

№ на схеме:26

Наименование:OVERFLOW VALVE

Каталожный номер:380700274

Комплект:1

Примечание:

№ на схеме:27

Наименование:BLOT M8X65

Каталожный номер:805000656

Комплект:4

Примечание:

№ на схеме:28

Наименование:WASHER 8

Каталожный номер:860101055

Комплект:4

Примечание:

№ на схеме:29

Наименование:JOINT

Каталожный номер:803173414

Комплект:3

Примечание:

№ на схеме:30

Наименование:HOSE ASS'Y

Каталожный номер:803190850

Комплект:1

Примечание:

№ на схеме:31

Наименование:RIGHT ANGLE UNION JOINT

Каталожный номер:803172014

Комплект:1

Примечание:

№ на схеме:32

Наименование:PLUG OIL SUCTION TRANSITION

Каталожный номер:803192109

Комплект:1

Примечание:

№ на схеме:33

Наименование:BLOCK

Каталожный номер:380901084

Комплект:1

Примечание:

№ на схеме:34

Наименование:О SEAL RING 56X3.55

Каталожный номер:803192119

Комплект:1

Примечание:

№ на схеме:35

Наименование:SCREW M10X60

Каталожный номер:805100290

Комплект:4

Примечание:

№ на схеме:36

Наименование:WASHER 10

Каталожный номер:805300014

Комплект:4

Примечание:

№ на схеме:37

Наименование:STRAIGHT ADVANCING FLANGE UNION JOINT

Каталожный номер:803191081

Комплект:1

Примечание:

№ на схеме:38

Наименование:HOSE ASS'Y

Каталожный номер:803191799

Комплект:2

Примечание:

№ на схеме:39

Наименование:STRAIGHT ADVANCING FLANGE UNION JOINT

Каталожный номер:803191082

Комплект:1

Примечание:

№ на схеме:40

Наименование:HOSE ASS'Y

Каталожный номер:803191797

Комплект:1

Примечание:

№ на схеме:41

Наименование:HOSE ASS'Y

Каталожный номер:803191181

Комплект:1

Примечание:

№ на схеме:42

Наименование:HOSE ASS'Y

Каталожный номер:803191817

Комплект:2

Примечание:
