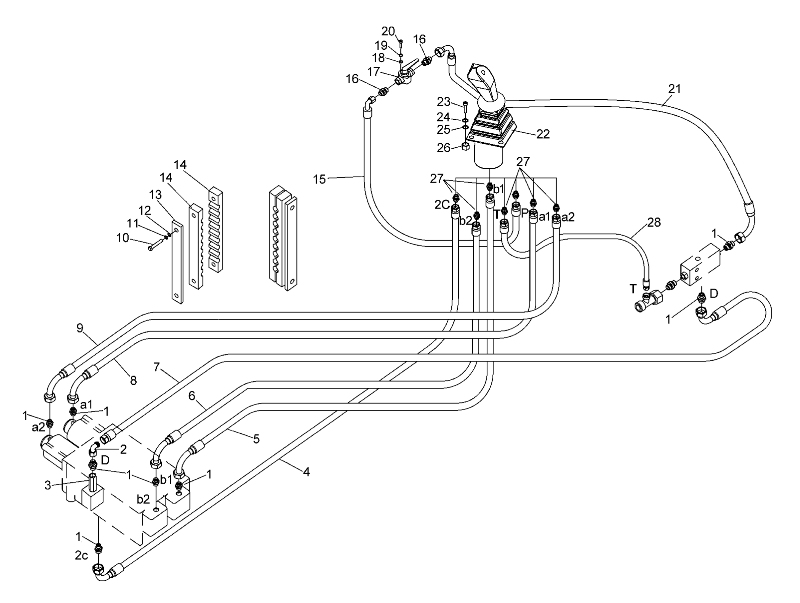

Single Rod Pilot Valve Pipeline

← Working Hydraulic System Single Rod Pilot Valve Pipeline (SC11CB220G2B1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Joint

Каталожный номер:803164236

Комплект:8

Примечание:

№ на схеме:2

Наименование:Joint

Каталожный номер:803164245

Комплект:2

Примечание:

№ на схеме:3

Наименование:In-Line Check Valve

Каталожный номер:803004044

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:252100887

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:252100885

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:252100884

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:252100883

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:252100889

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:252100888

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M10x55

Каталожный номер:805000100

Комплект:4

Примечание:GB/T5782-2000

№ на схеме:11

Наименование:Washer 10

Каталожный номер:805300069

Комплект:14

Примечание:GB/T93-1987

№ на схеме:12

Наименование:Washer 10

Каталожный номер:805300018

Комплект:14

Примечание:GB/T97.1-2002

№ на схеме:13

Наименование:Pressing Plate

Каталожный номер:252100502

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rubber Plate

Каталожный номер:252100967

Комплект:4

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:252101007

Комплект:1

Примечание:

№ на схеме:16

Наименование:Joint

Каталожный номер:803164304

Комплект:2

Примечание:

№ на схеме:17

Наименование:Ball Valve

Каталожный номер:800701136

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 5

Каталожный номер:805300119

Комплект:2

Примечание:GB/T97.1-2002

№ на схеме:19

Наименование:Washer 5

Каталожный номер:805300109

Комплект:2

Примечание:GB/T93-1987

№ на схеме:20

Наименование:Screw M5x20

Каталожный номер:805100338

Комплект:2

Примечание:GB/T65-2000

№ на схеме:21

Наименование:Hose

Каталожный номер:252101266

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pilot Valve

Каталожный номер:803004088

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw M6x25

Каталожный номер:805100344

Комплект:4

Примечание:GB/T65-2000

№ на схеме:24

Наименование:Washer 6

Каталожный номер:805300030

Комплект:4

Примечание:GB/T93-1987

№ на схеме:25

Наименование:Washer 6

Каталожный номер:805300029

Комплект:4

Примечание:GB/T97.1-2002

№ на схеме:26

Наименование:Nut M6

Каталожный номер:805200053

Комплект:4

Примечание:GB/T6170-2000

№ на схеме:27

Наименование:Joint

Каталожный номер:803166774

Комплект:7

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:252100892

Комплект:1

Примечание:
