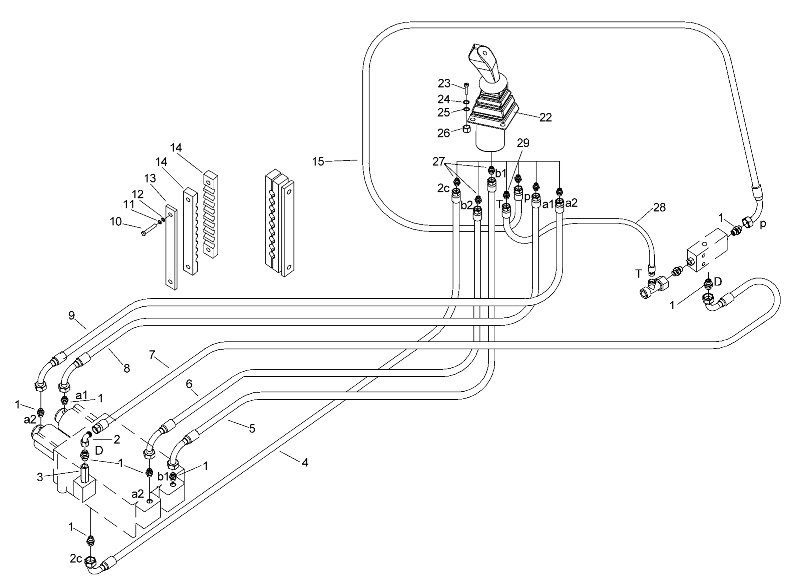

Single Rod Pilot Valve Pipeline (SC11CB220G2B1)

← Single Rod Pilot Valve Pipeline Valve Pipeline →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Joint

Каталожный номер:803164236

Комплект:8

Примечание:

№ на схеме:2

Наименование:Joint

Каталожный номер:803164245

Комплект:2

Примечание:

№ на схеме:3

Наименование:In-Line Check Valve

Каталожный номер:803004044

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:252100887

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:252100885

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:252100884

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:252100883

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:252100889

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:252100888

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M10x55

Каталожный номер:805000100

Комплект:4

Примечание:GB/T5782-2000

№ на схеме:11

Наименование:Washer 10

Каталожный номер:805300069

Комплект:14

Примечание:GB/T93-1987

№ на схеме:12

Наименование:Washer 10

Каталожный номер:805300018

Комплект:14

Примечание:GB/T97.1-2002

№ на схеме:13

Наименование:Pressing Plate

Каталожный номер:252100502

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rubber Plate

Каталожный номер:252100967

Комплект:4

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:252101266

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pilot Valve

Каталожный номер:803004120

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M10x25

Каталожный номер:805000727

Комплект:1

Примечание:GB/T5783-2000

№ на схеме:24

Наименование:Washer 6

Каталожный номер:805300030

Комплект:4

Примечание:GB/T93-1987

№ на схеме:25

Наименование:Washer 6

Каталожный номер:805300029

Комплект:4

Примечание:GB/T97.1-2002

№ на схеме:26

Наименование:Nut M6

Каталожный номер:805200053

Комплект:4

Примечание:GB/T6170-2000

№ на схеме:27

Наименование:Joint

Каталожный номер:803164236

Комплект:6

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:252100892

Комплект:1

Примечание:

№ на схеме:29

Наименование:Joint

Каталожный номер:803164238

Комплект:1

Примечание:
