Rock Bucket Assembly 3.0m3

← Bucket Assembly 2.7m3 Bucket Assembly (For Light Material) 3.5m3 →

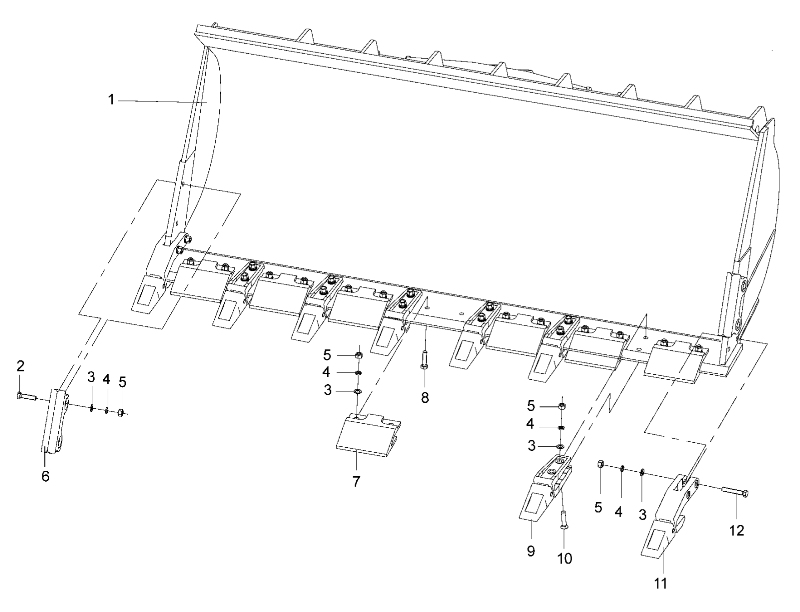

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket

Каталожный номер:252101782

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M20x80

Каталожный номер:805000113

Комплект:4

Примечание:GB5783-86

№ на схеме:3

Наименование:Washer 20

Каталожный номер:805300112

Комплект:30

Примечание:GB97.1-85

№ на схеме:4

Наименование:Washer 20

Каталожный номер:805300023

Комплект:30

Примечание:GB93-87

№ на схеме:5

Наименование:Nut 20

Каталожный номер:805200052

Комплект:30

Примечание:GB6170-86

№ на схеме:6

Наименование:Protection Sleeve

Каталожный номер:252101005

Комплект:2

Примечание:

№ на схеме:7

Наименование:Made

Каталожный номер:252101235

Комплект:7

Примечание:

№ на схеме:8

Наименование:Bolt M20x70

Каталожный номер:805000379

Комплект:16

Примечание:GB5782-86

№ на схеме:9

Наименование:Tooth

Каталожный номер:819906012

Комплект:6

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:252100838

Комплект:12

Примечание:

№ на схеме:11

Наименование:Side Tooth

Каталожный номер:819906011

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M20x100

Каталожный номер:805000250

Комплект:4

Примечание:GB5783-86
