Radiator Assembly (WD10G220E21)

← Seat Assembly XGZY03-FATII Rim Assembly (SC11CB220G2B1, 6CTA8.3-C215) →

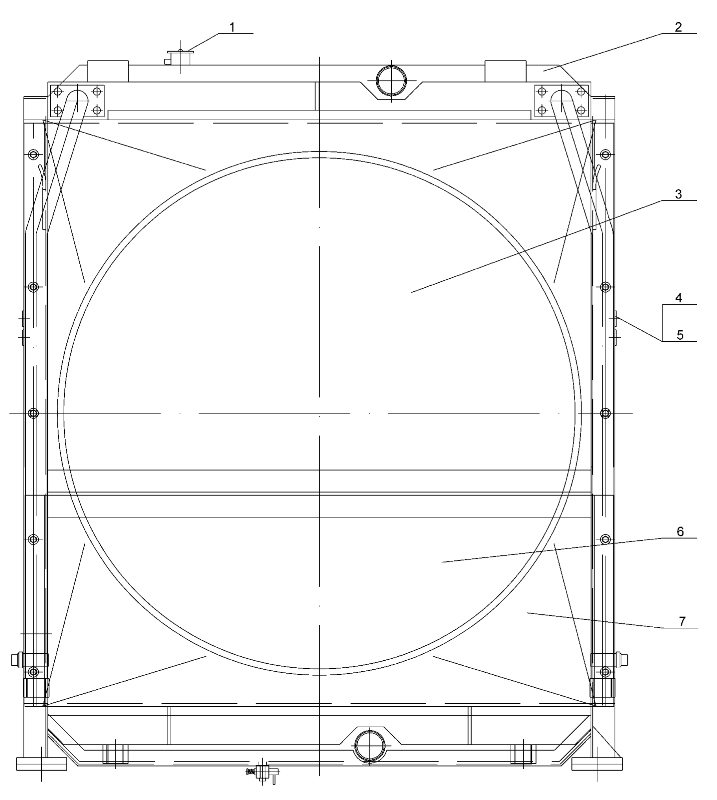

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cap

Каталожный номер:

Комплект:1

Примечание:JSKG2

№ на схеме:2

Наименование:Engine Radiator

Каталожный номер:

Комплект:1

Примечание:XGSX01-76A-37-100

№ на схеме:3

Наименование:T/C Radiator

Каталожный номер:860118402

Комплект:1

Примечание:XGSX01-76A-36-100

№ на схеме:4

Наименование:Link

Каталожный номер:

Комплект:2

Примечание:XGSX01-65-37-100

№ на схеме:5

Наименование:Frame

Каталожный номер:

Комплект:1

Примечание:XGSX01-76A-37-200

№ на схеме:6

Наименование:Hydraulic Oil Radiator

Каталожный номер:860118403

Комплект:1

Примечание:XGSX01-76A-36-200

№ на схеме:7

Наименование:Cover

Каталожный номер:

Комплект:1

Примечание:XGSX01-76A-37-300
