Pilot Valve

Pilot Valve

← Main Valve Rock Bucket Assembly 3.0m3 →

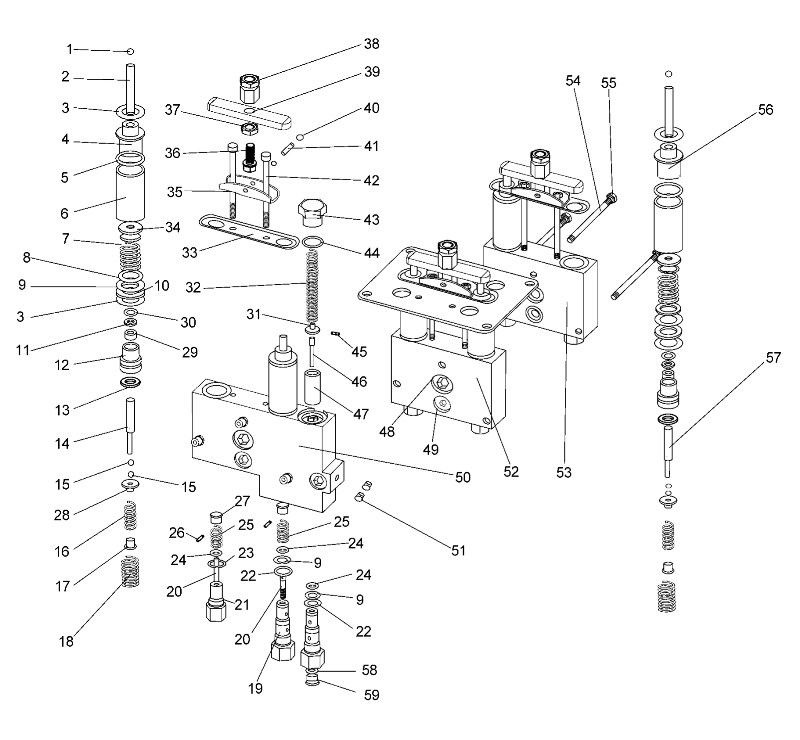

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Steel Ball 9/32'
Каталожный номер:
Комплект:6
Примечание:GB308-84
0 ₽
шт
№ на схеме:2
Наименование:Pin
Каталожный номер:
Комплект:6
Примечание:DJS-5.04-01b
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:
Комплект:18
Примечание:DJS-1.05
0 ₽
шт
№ на схеме:4
Наименование:Magnet
Каталожный номер:
Комплект:3
Примечание:DJS-5.18
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:
Комплект:
Примечание:DJS-5.13
0 ₽
шт
№ на схеме:6
Наименование:Sleeve
Каталожный номер:
Комплект:6
Примечание:DJS-5.09
0 ₽
шт
№ на схеме:7
Наименование:Spring
Каталожный номер:
Комплект:6
Примечание:DJS-5.10
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:
Комплект:6
Примечание:DJS-5.11
0 ₽
шт
№ на схеме:9
Наименование:O-ring 16x1.8
Каталожный номер:801100292
Комплект:2
Примечание:GB/T3452.1-1992
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:
Комплект:6
Примечание:DJS-1.01
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:
Комплект:6
Примечание:DXS-10-07
0 ₽
шт
№ на схеме:12
Наименование:Cover
Каталожный номер:
Комплект:6
Примечание:DJS-1.02-08c
0 ₽
шт
№ на схеме:13
Наименование:O-ring 22.4x2.65
Каталожный номер:801100145
Комплект:6
Примечание:GB/T3452.1-1992
0 ₽
шт
№ на схеме:14
Наименование:Valve Staff
Каталожный номер:
Комплект:4
Примечание:DJS-2.03-03c
0 ₽
шт
№ на схеме:15
Наименование:Steel Wire Block
Каталожный номер:
Комплект:12
Примечание:DXS-10-03
0 ₽
шт
№ на схеме:16
Наименование:Measure Spring
Каталожный номер:
Комплект:6
Примечание:DJS-1.02-04b
0 ₽
шт
№ на схеме:17
Наименование:Spring Seat
Каталожный номер:
Комплект:6
Примечание:DXS-10-05
0 ₽
шт
№ на схеме:18
Наименование:Spring
Каталожный номер:
Комплект:6
Примечание:DXS-17
0 ₽
шт
№ на схеме:19
Наименование:Valve Seat
Каталожный номер:
Комплект:2
Примечание:DXS-18-01
0 ₽
шт
№ на схеме:20
Наименование:Measure Spool
Каталожный номер:
Комплект:6
Примечание:DXS-16-03
0 ₽
шт
№ на схеме:21
Наименование:Valve Seat
Каталожный номер:
Комплект:5
Примечание:DXS-16-04
0 ₽
шт
№ на схеме:22
Наименование:O-ring 20x1.8
Каталожный номер:
Комплект:2
Примечание:GB/T3452.1-1992
0 ₽
шт
№ на схеме:23
Наименование:O-ring 18x1.8
Каталожный номер:
Комплект:5
Примечание:GB/T3452.1-1992
0 ₽
шт
№ на схеме:24
Наименование:O-ring 12.5x1.8
Каталожный номер:801100070
Комплект:7
Примечание:GB/T3452.1-1992
0 ₽
шт
№ на схеме:25
Наименование:Spring
Каталожный номер:
Комплект:6
Примечание:DXS-16-01
0 ₽
шт
№ на схеме:26
Наименование:Pin Ф2.5x12
Каталожный номер:
Комплект:6
Примечание:GB879-86
0 ₽
шт
№ на схеме:27
Наименование:Spring Seat
Каталожный номер:
Комплект:6
Примечание:DXS-16-02
0 ₽
шт
№ на схеме:28
Наименование:Spring Seat
Каталожный номер:
Комплект:6
Примечание:DXS-10-05
0 ₽
шт
№ на схеме:29
Наименование:Seal 10x16x6
Каталожный номер:
Комплект:6
Примечание:C1 10
0 ₽
шт
№ на схеме:30
Наименование:Elastic Ring 17
Каталожный номер:805400089
Комплект:6
Примечание:GB893.1-86
0 ₽
шт
№ на схеме:31
Наименование:Spring Seat
Каталожный номер:
Комплект:1
Примечание:DXS-18-03
0 ₽
шт
№ на схеме:32
Наименование:Spring
Каталожный номер:
Комплект:1
Примечание:DXS-20
0 ₽
шт
№ на схеме:33
Наименование:Seat
Каталожный номер:
Комплект:3
Примечание:DJS-5.06
0 ₽
шт
№ на схеме:34
Наименование:Plank
Каталожный номер:
Комплект:6
Примечание:DJS-5.08
0 ₽
шт
№ на схеме:35
Наименование:Plank
Каталожный номер:
Комплект:3
Примечание:DJS-5.14
0 ₽
шт
№ на схеме:36
Наименование:Bolt
Каталожный номер:
Комплект:3
Примечание:DJS-5.17
0 ₽
шт
№ на схеме:37
Наименование:Nut
Каталожный номер:
Комплект:3
Примечание:DJS-5.16
0 ₽
шт
№ на схеме:38
Наименование:Nut
Каталожный номер:
Комплект:3
Примечание:DJS-5.01
0 ₽
шт
№ на схеме:39
Наименование:Press Strip
Каталожный номер:
Комплект:3
Примечание:DJS-5.03
0 ₽
шт
№ на схеме:40
Наименование:Block 6
Каталожный номер:805400033
Комплект:6
Примечание:GB/T894.1-1986
0 ₽
шт
№ на схеме:41
Наименование:Pin
Каталожный номер:
Комплект:3
Примечание:DJS-5.15
0 ₽
шт
№ на схеме:42
Наименование:Block M8x105
Каталожный номер:
Комплект:6
Примечание:GB70-85
0 ₽
шт
№ на схеме:43
Наименование:Plug
Каталожный номер:
Комплект:1
Примечание:DXS-21
0 ₽
шт
№ на схеме:44
Наименование:O-ring 23.6x2.65
Каталожный номер:801100025
Комплект:1
Примечание:GB/T3452.1-1992
0 ₽
шт
№ на схеме:45
Наименование:Flexible Pin 2.5x10
Каталожный номер:
Комплект:1
Примечание:GB879-86
0 ₽
шт
№ на схеме:46
Наименование:Sequence Valve Spool
Каталожный номер:
Комплект:1
Примечание:DXS-18-02
0 ₽
шт
№ на схеме:47
Наименование:Lead Orientation Sheath
Каталожный номер:
Комплект:1
Примечание:DXS-19
0 ₽
шт
№ на схеме:48
Наименование:O-ring 23.5x3.55
Каталожный номер:
Комплект:2
Примечание:GB/T3452.1-1992
0 ₽
шт
№ на схеме:49
Наименование:O-ring 19x3.55
Каталожный номер:801100118
Комплект:2
Примечание:GB/T3452.1-1992
0 ₽
шт
№ на схеме:50
Наименование:Lift Valve Body
Каталожный номер:
Комплект:1
Примечание:DJS-2.02a
0 ₽
шт
№ на схеме:51
Наименование:Plug
Каталожный номер:
Комплект:8
Примечание:DXS-22
0 ₽
шт
№ на схеме:52
Наименование:Tilt Valve Body
Каталожный номер:
Комплект:1
Примечание:DJS-1.06a
0 ₽
шт
№ на схеме:53
Наименование:Assisitant Valve Body
Каталожный номер:
Комплект:1
Примечание:DJS-3.01a
0 ₽
шт
№ на схеме:54
Наименование:Bolt M8x130
Каталожный номер:
Комплект:3
Примечание:DJS-4.01
0 ₽
шт
№ на схеме:55
Наименование:Nut M8
Каталожный номер:805200045
Комплект:6
Примечание:GB/T6170-2000
0 ₽
шт
№ на схеме:56
Наименование:Bearing Sheath
Каталожный номер:
Комплект:3
Примечание:DXS-11
0 ₽
шт
№ на схеме:57
Наименование:Press Staff
Каталожный номер:
Комплект:2
Примечание:DJS-1.02-01
0 ₽
шт
№ на схеме:58
Наименование:O-ring 11.8x1.8
Каталожный номер:
Комплект:1
Примечание:GB/T3452.1-1992
0 ₽
шт
№ на схеме:59
Наименование:Plug
Каталожный номер:
Комплект:1
Примечание:DXS-18-04
