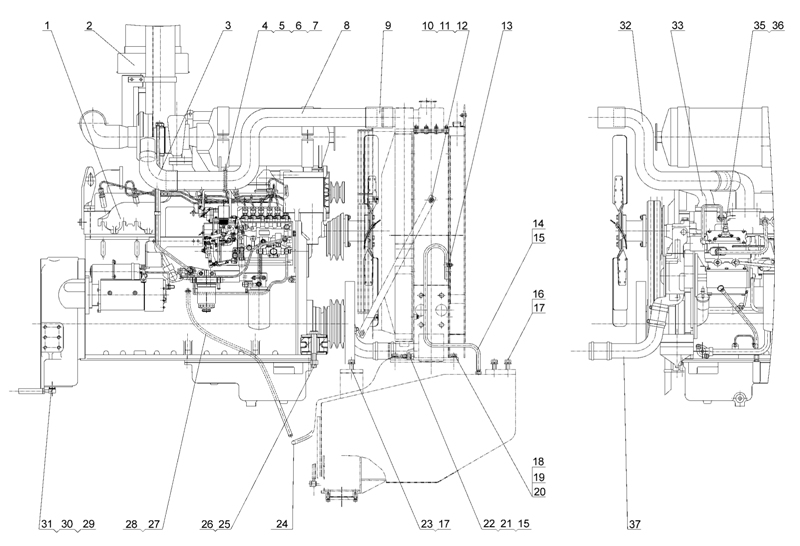

Engine System (SC11CB220G)

← Engine System (WD10G220E21) Engine System (6CTAA8.3-C) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Engine

Каталожный номер:800104054

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pre-air cleaner

Каталожный номер:800101467

Комплект:1

Примечание:

№ на схеме:3

Наименование:Air Pipe

Каталожный номер:252800498

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket

Каталожный номер:252108093

Комплект:1

Примечание:

№ на схеме:5

Наименование:U-bolt

Каталожный номер:252108090

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 8

Каталожный номер:805300010

Комплект:2

Примечание:GB/T93-1987

№ на схеме:7

Наименование:Nut M8

Каталожный номер:805200045

Комплект:2

Примечание:GB/T6170-2000

№ на схеме:8

Наименование:Air Pipe

Каталожный номер:252108091

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rubber Hose

Каталожный номер:

Комплект:3

Примечание:D12B-105-34

№ на схеме:10

Наименование:Bolt M12x30

Каталожный номер:805000716

Комплект:4

Примечание:GB/T5783-2000

№ на схеме:11

Наименование:Washer 12

Каталожный номер:805300020

Комплект:4

Примечание:GB/T97.1-2002

№ на схеме:12

Наименование:Washer 12

Каталожный номер:805300018

Комплект:4

Примечание:GB/T93-1987

№ на схеме:13

Наименование:Pipe Clip

Каталожный номер:803604568

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose B10x800

Каталожный номер:803163997

Комплект:1

Примечание:JB/T8406-2008

№ на схеме:15

Наименование:Clamp 13-19

Каталожный номер:801902705

Комплект:5

Примечание:QC/T619-1999

№ на схеме:16

Наименование:Bolt M20x1.5x55

Каталожный номер:805002144

Комплект:4

Примечание:GB/T5786-2000

№ на схеме:17

Наименование:Washer 20

Каталожный номер:805300023

Комплект:6

Примечание:GB/T93-1987

№ на схеме:18

Наименование:Bolt M16x65

Каталожный номер:805000107

Комплект:4

Примечание:GB/T5783-2000

№ на схеме:19

Наименование:Washer 16

Каталожный номер:805300011

Комплект:4

Примечание:GB/T97.1-2002

№ на схеме:20

Наименование:Washer 16

Каталожный номер:805300013

Комплект:4

Примечание:GB/T93-1987

№ на схеме:21

Наименование:Joint

Каталожный номер:252101015

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose B10x950

Каталожный номер:226800180

Комплект:1

Примечание:JB/T8406-2008

№ на схеме:23

Наименование:Bolt M20x1.5x65

Каталожный номер:805000682

Комплект:2

Примечание:GB/T5786-2000

№ на схеме:24

Наименование:Ball Valve 1/4

Каталожный номер:252101539

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M20x140

Каталожный номер:805001907

Комплект:2

Примечание:GB/T5782-2000

№ на схеме:26

Наименование:Nut M20

Каталожный номер:805201518

Комплект:2

Примечание:GB/T6182-2000

№ на схеме:27

Наименование:Joint

Каталожный номер:252108088

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose B10x850

Каталожный номер:226800181

Комплект:1

Примечание:JB/T8406-2008

№ на схеме:29

Наименование:Joint

Каталожный номер:250400122

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose

Каталожный номер:250400125

Комплект:1

Примечание:

№ на схеме:31

Наименование:Clamp 16-25

Каталожный номер:801902706

Комплект:

Примечание:QC/T619-1999

№ на схеме:32

Наименование:Air Pipe

Каталожный номер:252108092

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:

Комплект:1

Примечание:C24CL-24CL082

№ на схеме:35

Наименование:Air Pipe

Каталожный номер:252101750

Комплект:1

Примечание:

№ на схеме:36

Наименование:Seal Washer

Каталожный номер:250200214

Комплект:2

Примечание:

№ на схеме:37

Наименование:Hose

Каталожный номер:

Комплект:1

Примечание:C24CL-24CL082
