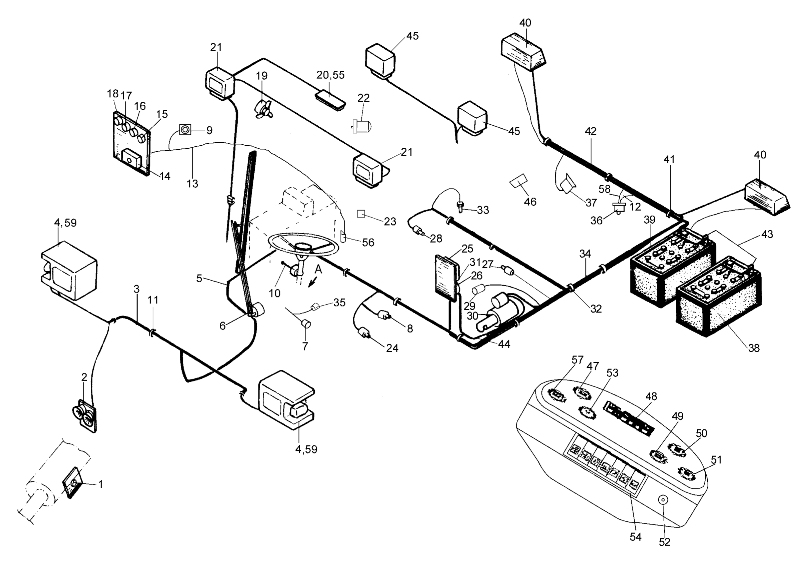

Electrical System (WD10G220E21, WD10G220E23)

← Electrical System (WD10G220E21. WD10G220E23) Electrical System (SC11CB220G2B1, SC11CB220G) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Switch

Каталожный номер:803604501

Комплект:1

Примечание:

№ на схеме:2

Наименование:Horn

Каталожный номер:803502413

Комплект:1

Примечание:

№ на схеме:3

Наименование:Front Wires

Каталожный номер:252109743

Комплект:1

Примечание:

№ на схеме:4

Наименование:Working Lamp

Каталожный номер:803538043

Комплект:2

Примечание:

№ на схеме:5

Наименование:Meter Wires

Каталожный номер:252109744

Комплект:1

Примечание:

№ на схеме:6

Наименование:Windshield Wiper

Каталожный номер:802103399

Комплект:1

Примечание:

№ на схеме:7

Наименование:Brake Switch

Каталожный номер:803608308

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil Temperature Sensor

Каталожный номер:803502420

Комплект:1

Примечание:

№ на схеме:9

Наименование:Switch

Каталожный номер:803604582

Комплект:1

Примечание:

№ на схеме:10

Наименование:Turn Signal Lamp Switch

Каталожный номер:803604497

Комплект:1

Примечание:

№ на схеме:11

Наименование:Wires Support

Каталожный номер:803604566

Комплект:4

Примечание:

№ на схеме:12

Наименование:Battery Wire

Каталожный номер:803611381

Комплект:1

Примечание:

№ на схеме:13

Наименование:Control Box Wires

Каталожный номер:252109745

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fuse Box

Каталожный номер:803604639

Комплект:1

Примечание:

№ на схеме:15

Наименование:Warning Buzzer

Каталожный номер:803502418

Комплект:1

Примечание:

№ на схеме:16

Наименование:Relay

Каталожный номер:803611282

Комплект:1

Примечание:

№ на схеме:17

Наименование:Horn Relay

Каталожный номер:Z5GS(GH)-1101

Комплект:1

Примечание:

№ на схеме:18

Наименование:Flasher

Каталожный номер:803701695

Комплект:1

Примечание:

№ на схеме:19

Наименование:Electric Fan

Каталожный номер:803502415

Комплект:1

Примечание:

№ на схеме:20

Наименование:Head Lamp

Каталожный номер:Z5GS(GH)-1102

Комплект:1

Примечание:

№ на схеме:21

Наименование:Working Lamp

Каталожный номер:803538083

Комплект:2

Примечание:

№ на схеме:22

Наименование:Alarm Siren

Каталожный номер:803502511

Комплект:1

Примечание:

№ на схеме:23

Наименование:Windshield Wiper

Каталожный номер:802101244

Комплект:1

Примечание:

№ на схеме:24

Наименование:Switch

Каталожный номер:803611283

Комплект:2

Примечание:

№ на схеме:25

Наименование:Switch

Каталожный номер:803608843

Комплект:1

Примечание:

№ на схеме:26

Наименование:Start Relay

Каталожный номер:803608668

Комплект:3

Примечание:

№ на схеме:27

Наименование:Water Temperature Sensor

Каталожный номер:803502419

Комплект:1

Примечание:

№ на схеме:28

Наименование:Switch

Каталожный номер:803502505

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cut Off Solenoid

Каталожный номер:Z5GS(GH)-1103

Комплект:1

Примечание:

№ на схеме:30

Наименование:Starter

Каталожный номер:Z5GS(GH)-1104

Комплект:1

Примечание:

№ на схеме:31

Наименование:Controller

Каталожный номер:252109740

Комплект:1

Примечание:

№ на схеме:32

Наименование:Wires Support

Каталожный номер:803604567

Комплект:4

Примечание:

№ на схеме:33

Наименование:Fuel Sensor

Каталожный номер:803502449

Комплект:1

Примечание:

№ на схеме:34

Наименование:Rear Wires

Каталожный номер:252409746

Комплект:1

Примечание:

№ на схеме:35

Наименование:relay

Каталожный номер:803502461

Комплект:1

Примечание:

№ на схеме:36

Наименование:Switch

Каталожный номер:803604579

Комплект:1

Примечание:

№ на схеме:37

Наименование:Back Warning Buzzer

Каталожный номер:803504584

Комплект:1

Примечание:

№ на схеме:38

Наименование:Battery

Каталожный номер:803505989

Комплект:2

Примечание:

№ на схеме:39

Наименование:Battery Wire

Каталожный номер:803613915

Комплект:1

Примечание:

№ на схеме:40

Наименование:Rear Dim Lamp

Каталожный номер:803538082

Комплект:2

Примечание:

№ на схеме:41

Наименование:Wires Support

Каталожный номер:803604568

Комплект:8

Примечание:

№ на схеме:42

Наименование:Rear Lamp Wire

Каталожный номер:252109747

Комплект:1

Примечание:

№ на схеме:43

Наименование:Battery Wire

Каталожный номер:803614143

Комплект:1

Примечание:

№ на схеме:44

Наименование:Battery Wire

Каталожный номер:803611392

Комплект:1

Примечание:

№ на схеме:45

Наименование:Working Lamp

Каталожный номер:803538084

Комплект:4

Примечание:

№ на схеме:46

Наименование:Warm-up Setting

Каталожный номер:252109739

Комплект:1

Примечание:

№ на схеме:47

Наименование:Air Pressure Meter

Каталожный номер:803502457

Комплект:1

Примечание:

№ на схеме:48

Наименование:Warning Lamp

Каталожный номер:803502428

Комплект:1

Примечание:

№ на схеме:49

Наименование:Engine Water Temperature Meter

Каталожный номер:803502410

Комплект:1

Примечание:

№ на схеме:50

Наименование:T/M Oil Temperature Meter

Каталожный номер:803502414

Комплект:1

Примечание:

№ на схеме:51

Наименование:Fuel Meter

Каталожный номер:803502427

Комплект:1

Примечание:

№ на схеме:52

Наименование:Key Switch

Каталожный номер:803608667

Комплект:1

Примечание:

№ на схеме:53

Наименование:Speed Meter

Каталожный номер:803502489

Комплект:1

Примечание:

№ на схеме:54

Наименование:Switch.

Каталожный номер:Z5GS(GH)-1105

Комплект:1

Примечание:

№ на схеме:55

Наименование:Radio

Каталожный номер:803608271

Комплект:1

Примечание:

№ на схеме:56

Наименование:Syringe

Каталожный номер:803502520

Комплект:1

Примечание:

№ на схеме:57

Наименование:Voltage Meter

Каталожный номер:803502422

Комплект:1

Примечание:

№ на схеме:58

Наименование:Battery Wire

Каталожный номер:803604697

Комплект:1

Примечание:

№ на схеме:59

Наименование:Pillow

Каталожный номер:803508327

Комплект:2

Примечание:
