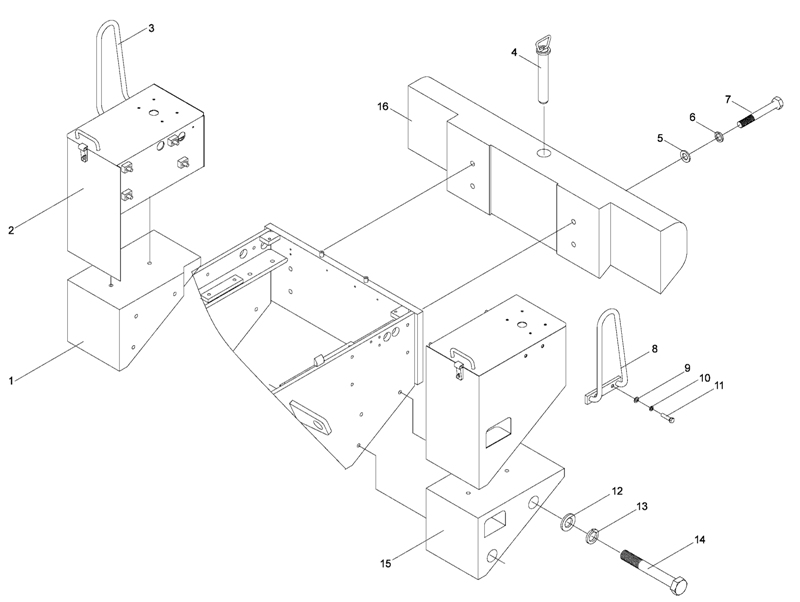

Counterweight

← Left & Right Platform Battery Box →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut M8

Каталожный номер:805200045

Комплект:2

Примечание:GB/T6170-2000

№ на схеме:2

Наименование:Washer 8

Каталожный номер:805300069

Комплект:2

Примечание:GB/T97.1-2002

№ на схеме:3

Наименование:Angle Iron

Каталожный номер:252000125

Комплект:1

Примечание:

№ на схеме:4

Наименование:Battery Box

Каталожный номер:252600989

Комплект:1

Примечание:

№ на схеме:5

Наименование:Battery Box Cover

Каталожный номер:252101921

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M6x16

Каталожный номер:805000322

Комплект:4

Примечание:GB/T5783-2000

№ на схеме:7

Наименование:Washer 6

Каталожный номер:805300030

Комплект:4

Примечание:GB/T93-1987

№ на схеме:8

Наименование:Hinge

Каталожный номер:801500016

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt M16x40

Каталожный номер:805000051

Комплект:4

Примечание:GB/T5783-2000

№ на схеме:10

Наименование:Washer 16

Каталожный номер:805300011

Комплект:4

Примечание:GB/T93-1987

№ на схеме:11

Наименование:Washer 16

Каталожный номер:805300013

Комплект:4

Примечание:GB/T97.1-2002

№ на схеме:12

Наименование:Left Armrest

Каталожный номер:250700111

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rubber Sleeve

Каталожный номер:252108117

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M36x180

Каталожный номер:805000234

Комплект:4

Примечание:GB/T5782-2000

№ на схеме:15

Наименование:Washer 36

Каталожный номер:805300077

Комплект:4

Примечание:GB/T93-1987

№ на схеме:16

Наименование:Washer 36

Каталожный номер:805300047

Комплект:4

Примечание:GB/T97.1-2002

№ на схеме:17

Наименование:Drawbar Pin

Каталожный номер:252100775

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M5x12

Каталожный номер:805100056

Комплект:8

Примечание:GB/T67-2000 Optional

№ на схеме:19

Наименование:Right Armrest

Каталожный номер:250700106

Комплект:1

Примечание:

№ на схеме:20

Наименование:Tool Box Cover

Каталожный номер:252101920

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw Rod

Каталожный номер:252000119

Комплект:2

Примечание:

№ на схеме:22

Наименование:Rubber Pad

Каталожный номер:252101598

Комплект:2

Примечание:

№ на схеме:23

Наименование:Rubber Pad

Каталожный номер:250200241

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer 5

Каталожный номер:805300119

Комплект:8

Примечание:GB/T97.1-2002 Optional

№ на схеме:25

Наименование:Cover

Каталожный номер:252101543

Комплект:2

Примечание:Optional

№ на схеме:26

Наименование:Bolt M8x16

Каталожный номер:805000033

Комплект:8

Примечание:GB/T5783-2000

№ на схеме:27

Наименование:Lamp Bracket

Каталожный номер:252101544

Комплект:2

Примечание:Optional
