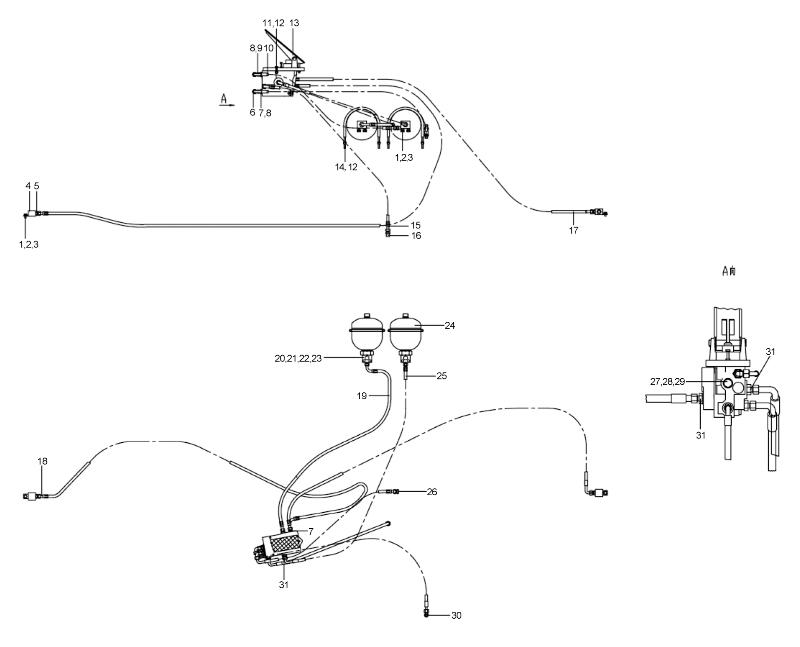

Brake System (SC11CB220G2B1)

← Bucket Assembly (For Light Material) 4.0m3 Electrical System (WD10G220E21, WD10G220E23) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x20

Каталожный номер:805000018

Комплект:6

Примечание:GB/T5783-2000

№ на схеме:2

Наименование:Bolt M8x45

Каталожный номер:805000237

Комплект:3

Примечание:GB/T5783-2000

№ на схеме:3

Наименование:Nut M8

Каталожный номер:805200045

Комплект:7

Примечание:GB/T6170-2000

№ на схеме:4

Наименование:Washer 8

Каталожный номер:805300010

Комплект:13

Примечание:GB/T93-1987

№ на схеме:5

Наименование:Washer 8

Каталожный номер:805300069

Комплект:13

Примечание:GB/T97.1-2002

№ на схеме:6

Наименование:Plug M14x1.5

Каталожный номер:803163466

Комплект:2

Примечание:JB1000

№ на схеме:7

Наименование:Washer 14

Каталожный номер:805301410

Комплект:2

Примечание:Q/SC1294-2000

№ на схеме:8

Наименование:Washer 16

Каталожный номер:805301411

Комплект:2

Примечание:Q/SC1294-2000

№ на схеме:9

Наименование:Washer 27

Каталожный номер:805301416

Комплект:2

Примечание:Q/SC1294-2000

№ на схеме:10

Наименование:Accumulator

Каталожный номер:803004073

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:803164243

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:803164245

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:803164248

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:803164249

Комплект:6

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:803164268

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:803164288

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:805002295

Комплект:2

Примечание:

№ на схеме:18

Наименование:Brake valve

Каталожный номер:800901160

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:252100919

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:252100920

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:252100921

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:252100922

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:252100923

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:252100925

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:252100926

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plug

Каталожный номер:252000123

Комплект:2

Примечание:

№ на схеме:27

Наименование:Mock

Каталожный номер:252100924

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:252400294

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt M16x1.5

Каталожный номер:252400425

Комплект:2

Примечание:

№ на схеме:30

Наименование:Connector

Каталожный номер:252400426

Комплект:2

Примечание:

№ на схеме:31

Наименование:Connector

Каталожный номер:803502538

Комплект:2

Примечание:
