Brake System (WD10G220E21, WD10G220E23, SC11CB220G2B1)

← Brake System (WD10G220E21, SC11CB220G2B1, SC11CB220G) Brake System (WD10G220E21, SC11CB220G2B1, 6CTAA8.3-C, 6CTA8.3-C215) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

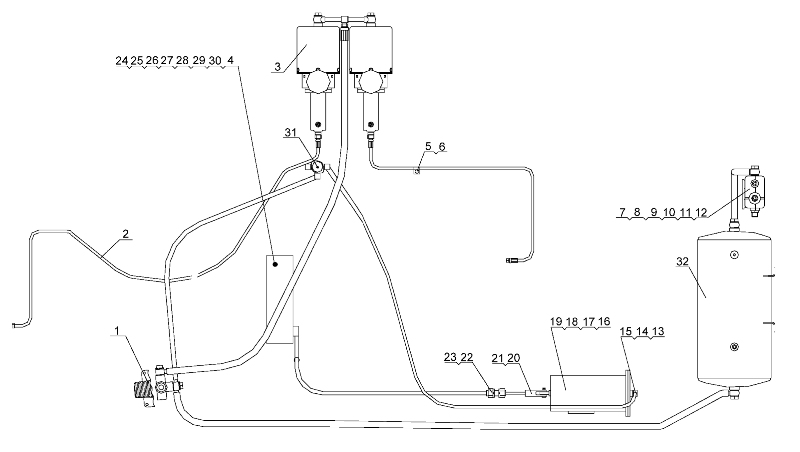

№ на схеме:1

Наименование:Brake Valve assembly

Каталожный номер:252108083

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil pipe

Каталожный номер:252101856

Комплект:1

Примечание:

№ на схеме:3

Наименование:Energizing Cylinder

Каталожный номер:252108084

Комплект:1

Примечание:

№ на схеме:4

Наименование:Arrester

Каталожный номер:250200519

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clip

Каталожный номер:803604583

Комплект:12

Примечание:

№ на схеме:6

Наименование:Oil pipe

Каталожный номер:252101931

Комплект:1

Примечание:

№ на схеме:7

Наименование:Multifunction Valve

Каталожный номер:803004037

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plank

Каталожный номер:252100359

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut M8

Каталожный номер:805200045

Комплект:2

Примечание:GB/T6170-2000

№ на схеме:10

Наименование:Washer 8

Каталожный номер:805300117

Комплект:6

Примечание:GB/T96.1-2002

№ на схеме:11

Наименование:Bolt M8x30

Каталожный номер:805000020

Комплект:2

Примечание:GB/T5782-2000

№ на схеме:12

Наименование:Washer 8

Каталожный номер:805300010

Комплект:12

Примечание:GB/T93-1987

№ на схеме:13

Наименование:O-Ring 10.6x1.8

Каталожный номер:803164131

Комплект:1

Примечание:GB3452.1-1992

№ на схеме:14

Наименование:Air Pipe

Каталожный номер:252101570

Комплект:1

Примечание:

№ на схеме:15

Наименование:Joint

Каталожный номер:251400370

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 12

Каталожный номер:805300018

Комплект:4

Примечание:GB/T93-1987

№ на схеме:17

Наименование:Washer 12

Каталожный номер:805300020

Комплект:4

Примечание:GB/T97.1-2002

№ на схеме:18

Наименование:Brake Cylinder

Каталожный номер:250400157

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M12x25

Каталожный номер:805000715

Комплект:4

Примечание:GB/T5783-2000

№ на схеме:20

Наименование:Shaft Pin B10x35

Каталожный номер:805600368

Комплект:2

Примечание:GB/T882-1986

№ на схеме:21

Наименование:Pin 3.2x16

Каталожный номер:805600159

Комплект:2

Примечание:GB/T91-2000

№ на схеме:22

Наименование:Nut M16

Каталожный номер:805200051

Комплект:4

Примечание:GB/T6170-2000

№ на схеме:23

Наименование:Washer 16

Каталожный номер:805300011

Комплект:2

Примечание:GB/T93-1987

№ на схеме:24

Наименование:Flexible Shaft

Каталожный номер:250400436

Комплект:1

Примечание:

№ на схеме:25

Наименование:Joint M10

Каталожный номер:250200174

Комплект:2

Примечание:

№ на схеме:26

Наименование:Nut M10

Каталожный номер:805200048

Комплект:2

Примечание:GB/T6170-2000

№ на схеме:27

Наименование:Base

Каталожный номер:250200236

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M10x40

Каталожный номер:805000400

Комплект:2

Примечание:GB/T5782-2000

№ на схеме:29

Наименование:Washer 10

Каталожный номер:805300017

Комплект:2

Примечание:GB/T97.1-2002

№ на схеме:30

Наименование:Washer 10

Каталожный номер:805300014

Комплект:2

Примечание:GB/T93-1987

№ на схеме:31

Наименование:Brake Governor

Каталожный номер:252900951

Комплект:1

Примечание:

№ на схеме:32

Наименование:Air Reservoir

Каталожный номер:252900459

Комплект:1

Примечание:
