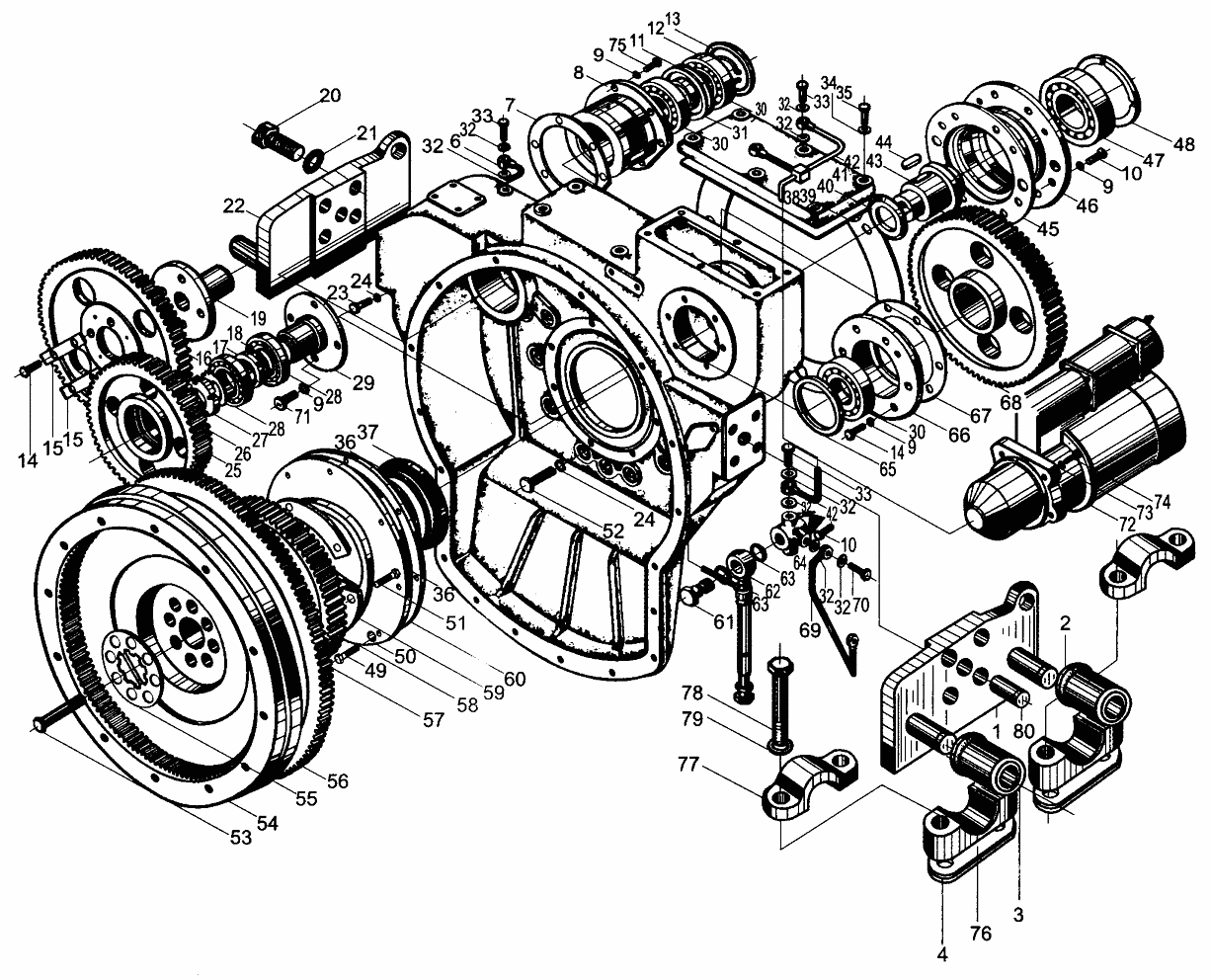

Разделитель 010222

← Воздушный фильтр 0А04000 Регулятор 200016 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Задний суппорт, правый

Каталожный номер:010215

Комплект:1

Примечание:

№ на схеме:2

Наименование:Резиновая прокладка

Каталожный номер:013582

Комплект:4

Примечание:

№ на схеме:3

Наименование:Задние буферные компоненты

Каталожный номер:010213

Комплект:4

Примечание:

№ на схеме:4

Наименование:Регулировочная прокладка

Каталожный номер:013581

Комплект:1

Примечание:

№ на схеме:5

Наименование:Корпус разделителя

Каталожный номер:011081

Комплект:1

Примечание:

№ на схеме:6

Наименование:Масляная линия (III)

Каталожный номер:010209

Комплект:1

Примечание:

№ на схеме:7

Наименование:Прокладка

Каталожный номер:013549

Комплект:1

Примечание:

№ на схеме:8

Наименование:Муфта подшипника, насос поворота

Каталожный номер:013550

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шайба 10

Каталожный номер:GB93-87

Комплект:20

Примечание:

№ на схеме:10

Наименование:Болт М10х25

Каталожный номер:GB5783-86

Комплект:12

Примечание:

№ на схеме:11

Наименование:Кольцо

Каталожный номер:013554

Комплект:1

Примечание:

№ на схеме:12

Наименование:Контровочное кольцо 45

Каталожный номер:GB894-76

Комплект:1

Примечание:

№ на схеме:13

Наименование:Держатель

Каталожный номер:013551

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт М10х20

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:15

Наименование:Стопорная шайба

Каталожный номер:013555

Комплект:2

Примечание:

№ на схеме:16

Наименование:Приводная шестерня, насос поворота

Каталожный номер:013569

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо

Каталожный номер:013539

Комплект:1

Примечание:

№ на схеме:18

Наименование:Контровочное кольцо 75

Каталожный номер:GB893-76

Комплект:2

Примечание:

№ на схеме:19

Наименование:Приводная шестерня, насос поворота

Каталожный номер:013552

Комплект:1

Примечание:

№ на схеме:20

Наименование:Болт М16х55

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:21

Наименование:Шайба 16

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:22

Наименование:Задний суппорт, левый

Каталожный номер:010212

Комплект:1

Примечание:

№ на схеме:23

Наименование:Болт М14х1.5х35

Каталожный номер:GB5786-86

Комплект:1

Примечание:

№ на схеме:24

Наименование:Шайба 14

Каталожный номер:GB93-87

Комплект:11

Примечание:

№ на схеме:25

Наименование:Направляющее колесо

Каталожный номер:013564

Комплект:1

Примечание:

№ на схеме:26

Наименование:Шайба 42

Каталожный номер:GB858-88

Комплект:1

Примечание:

№ на схеме:27

Наименование:Гайка М42х15

Каталожный номер:GB812-88

Комплект:1

Примечание:

№ на схеме:28

Наименование:Подшипник 109

Каталожный номер:GB276-82

Комплект:2

Примечание:

№ на схеме:29

Наименование:Направляющий вал

Каталожный номер:013566

Комплект:1

Примечание:

№ на схеме:30

Наименование:Подшипник 209

Каталожный номер:GB276-82

Комплект:3

Примечание:

№ на схеме:31

Наименование:Кольцо расстояния

Каталожный номер:013553

Комплект:1

Примечание:

№ на схеме:32

Наименование:Прокладка

Каталожный номер:013542

Комплект:14

Примечание:

№ на схеме:33

Наименование:Винтовая заглушка, соединение

Каталожный номер:013541

Комплект:2

Примечание:

№ на схеме:34

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:35

Наименование:Болт М12х40

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:36

Наименование:Уплотнительное кольцо

Каталожный номер:013580

Комплект:2

Примечание:

№ на схеме:37

Наименование:Уплотнительное кольцо

Каталожный номер:013589

Комплект:1

Примечание:

№ на схеме:38

Наименование:Шайба корпуса

Каталожный номер:013543

Комплект:1

Примечание:

№ на схеме:39

Наименование:Прокладка

Каталожный номер:013590

Комплект:1

Примечание:

№ на схеме:40

Наименование:Распорное кольцо

Каталожный номер:013533

Комплект:1

Примечание:

№ на схеме:41

Наименование:Крышка корпуса

Каталожный номер:013567

Комплект:1

Примечание:

№ на схеме:42

Наименование:Масляная линия (I)

Каталожный номер:010207

Комплект:1

Примечание:

№ на схеме:43

Наименование:Ведущий вал

Каталожный номер:013563

Комплект:1

Примечание:

№ на схеме:44

Наименование:Шпонка 14х34

Каталожный номер:GB1096-79

Комплект:1

Примечание:

№ на схеме:45

Наименование:Прокладка

Каталожный номер:013536

Комплект:1

Примечание:

№ на схеме:46

Наименование:Муфта подшипника, насос лезвия

Каталожный номер:013537

Комплект:1

Примечание:

№ на схеме:47

Наименование:Подшипник 311

Каталожный номер:GB276-82

Комплект:1

Примечание:

№ на схеме:48

Наименование:Держатель

Каталожный номер:013538

Комплект:1

Примечание:

№ на схеме:49

Наименование:Болт М8х25

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:50

Наименование:Шайба 8

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:51

Наименование:Болт М12х35

Каталожный номер:GB1-783-86

Комплект:6

Примечание:

№ на схеме:52

Наименование:Болт М14х1.5х40

Каталожный номер:GB5786-86

Комплект:10

Примечание:

№ на схеме:53

Наименование:Болт

Каталожный номер:013557

Комплект:8

Примечание:

№ на схеме:54

Наименование:Маховое колесо

Каталожный номер:012074

Комплект:1

Примечание:

№ на схеме:55

Наименование:Стопорная шайба

Каталожный номер:013547

Комплект:1

Примечание:

№ на схеме:56

Наименование:Пусковая шестерня

Каталожный номер:012075

Комплект:1

Примечание:

№ на схеме:57

Наименование:Приводная шестерня

Каталожный номер:013570

Комплект:1

Примечание:

№ на схеме:58

Наименование:Кольцо

Каталожный номер:013568

Комплект:1

Примечание:

№ на схеме:59

Наименование:Стопорная шайба

Каталожный номер:013558

Комплект:3

Примечание:

№ на схеме:60

Наименование:Прокладка

Каталожный номер:013548

Комплект:1

Примечание:

№ на схеме:61

Наименование:Масляная заглушка

Каталожный номер:013544

Комплект:1

Примечание:

№ на схеме:62

Наименование:Шланг

Каталожный номер:010214

Комплект:1

Примечание:

№ на схеме:63

Наименование:Шайба

Каталожный номер:013545

Комплект:2

Примечание:

№ на схеме:64

Наименование:Корпус клапана

Каталожный номер:013572

Комплект:1

Примечание:

№ на схеме:65

Наименование:Держатель

Каталожный номер:013532

Комплект:1

Примечание:

№ на схеме:66

Наименование:Муфта подшипника, главный насос сцепления

Каталожный номер:013534

Комплект:1

Примечание:

№ на схеме:67

Наименование:Прокладка

Каталожный номер:013535

Комплект:1

Примечание:

№ на схеме:68

Наименование:Приводная шестерня

Каталожный номер:013565

Комплект:1

Примечание:

№ на схеме:69

Наименование:Масляная линия (II)

Каталожный номер:010208

Комплект:1

Примечание:

№ на схеме:70

Наименование:Винтовая заглушка, соединение

Каталожный номер:013546

Комплект:5

Примечание:

№ на схеме:71

Наименование:Болт М10х25-8.8

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:72

Наименование:Стартер

Каталожный номер:QD27A

Комплект:1

Примечание:

№ на схеме:73

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:3

Примечание:

№ на схеме:74

Наименование:Болт М12х30

Каталожный номер:GB5783-86

Комплект:3

Примечание:

№ на схеме:75

Наименование:Болт М10х25

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:76

Наименование:Опорная поверхность суппорта, нижняя

Каталожный номер:011078

Комплект:4

Примечание:

№ на схеме:77

Наименование:Опорная поверхность суппорта, верхняя

Каталожный номер:011077

Комплект:4

Примечание:

№ на схеме:78

Наименование:Болт М12х95-8.8

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:79

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:80

Наименование:Шпилька А20х50

Каталожный номер:GB119-86

Комплект:2

Примечание:
