Компоновка 470019

← Кабина DT140B Кабина управления 470278 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

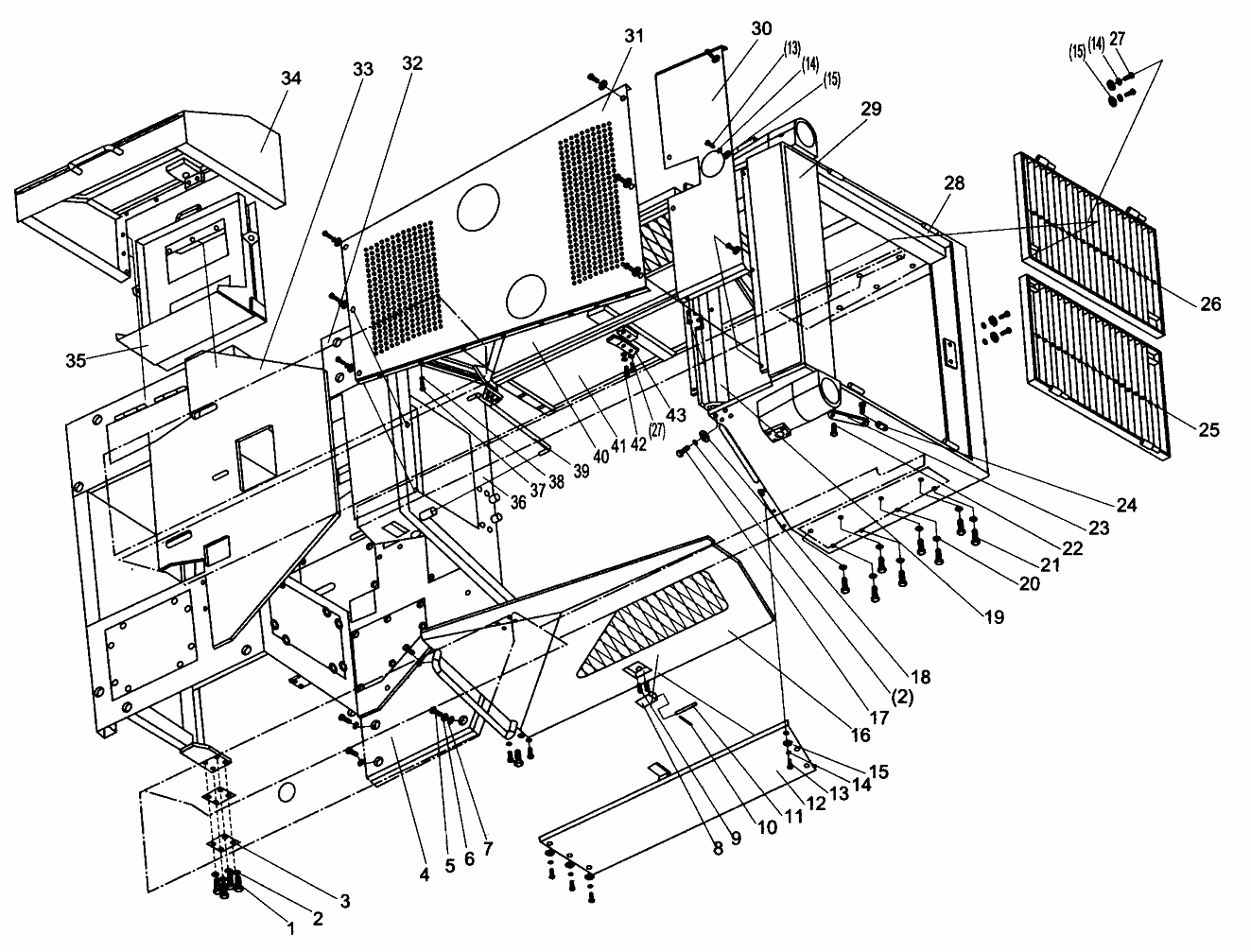

№ на схеме:1

Наименование:Болт М14х50

Каталожный номер:GB5782-86

Комплект:16

Примечание:

№ на схеме:2

Наименование:Шайба 14

Каталожный номер:GB93-87

Комплект:24

Примечание:

№ на схеме:3

Наименование:Прокладка

Каталожный номер:474428

Комплект:8

Примечание:

№ на схеме:4

Наименование:Правая педаль

Каталожный номер:474408

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт М10х80

Каталожный номер:GB5782-86

Комплект:10

Примечание:

№ на схеме:6

Наименование:Шайба 10

Каталожный номер:GB93-87

Комплект:10

Примечание:

№ на схеме:7

Наименование:Шайба 10

Каталожный номер:GB96-85

Комплект:10

Примечание:

№ на схеме:8

Наименование:Ручка

Каталожный номер:470425

Комплект:2

Примечание:

№ на схеме:9

Наименование:Пружина

Каталожный номер:474396

Комплект:2

Примечание:

№ на схеме:10

Наименование:Шпилька 3.2х16

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шпилька В10х100

Каталожный номер:GB882-86

Комплект:2

Примечание:

№ на схеме:12

Наименование:Пластина правой стороны

Каталожный номер:470411

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт М12х30

Каталожный номер:GB5783-86

Комплект:25

Примечание:

№ на схеме:14

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:33

Примечание:

№ на схеме:15

Наименование:Шайба 12

Каталожный номер:GB97.1-85

Комплект:29

Примечание:

№ на схеме:16

Наименование:Правая боковая дверь

Каталожный номер:470424

Комплект:2

Примечание:

№ на схеме:17

Наименование:Болт М14х40

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:18

Наименование:Шайба 14

Каталожный номер:GB976-85

Комплект:8

Примечание:

№ на схеме:19

Наименование:Эстакада

Каталожный номер:470412

Комплект:1

Примечание:

№ на схеме:20

Наименование:Шайба 20

Каталожный номер:GB93-87

Комплект:16

Примечание:

№ на схеме:21

Наименование:Болт М20х45

Каталожный номер:GB5783-86

Комплект:16

Примечание:

№ на схеме:22

Наименование:Болт М14х45

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:23

Наименование:Соединительная балка

Каталожный номер:470419

Комплект:2

Примечание:

№ на схеме:24

Наименование:Фиксирующая петля

Каталожный номер:474387

Комплект:2

Примечание:

№ на схеме:25

Наименование:Правая крышка

Каталожный номер:470417

Комплект:1

Примечание:

№ на схеме:26

Наименование:Левая крышка

Каталожный номер:470418

Комплект:1

Примечание:

№ на схеме:27

Наименование:Болт М12х40

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:28

Наименование:Передняя неподвижная труба

Каталожный номер:474382

Комплект:4

Примечание:

№ на схеме:29

Наименование:Защита

Каталожный номер:470252

Комплект:1

Примечание:

№ на схеме:30

Наименование:Передняя верхняя защита

Каталожный номер:470253

Комплект:1

Примечание:

№ на схеме:31

Наименование:Задняя верхняя защита

Каталожный номер:470254

Комплект:1

Примечание:

№ на схеме:32

Наименование:Левая педаль

Каталожный номер:470409

Комплект:1

Примечание:

№ на схеме:33

Наименование:Резиновое покрытие

Каталожный номер:470420

Комплект:1

Примечание:

№ на схеме:34

Наименование:Ящик для батареи

Каталожный номер:470406

Комплект:1

Примечание:

№ на схеме:35

Наименование:Полка для батареи

Каталожный номер:470400

Комплект:1

Примечание:

№ на схеме:36

Наименование:Кабина управления

Каталожный номер:470278

Комплект:1

Примечание:

№ на схеме:37

Наименование:Болт М8х16

Каталожный номер:GB5783-86

Комплект:14

Примечание:

№ на схеме:38

Наименование:Шайба 8

Каталожный номер:GB93-87

Комплект:14

Примечание:

№ на схеме:39

Наименование:Пневматическая пружина

Каталожный номер:QD25-1A

Комплект:2

Примечание:

№ на схеме:40

Наименование:Левая боковая дверь

Каталожный номер:470423

Комплект:1

Примечание:

№ на схеме:41

Наименование:Левая боковая пластина

Каталожный номер:470410

Комплект:1

Примечание:

№ на схеме:42

Наименование:Шайба 12

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:43

Наименование:Неподвижная пластина

Каталожный номер:474423

Комплект:2

Примечание:
