Гидравлическая система 580576

← Гидравлическая система 580575 Гидравлическая система 580576 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

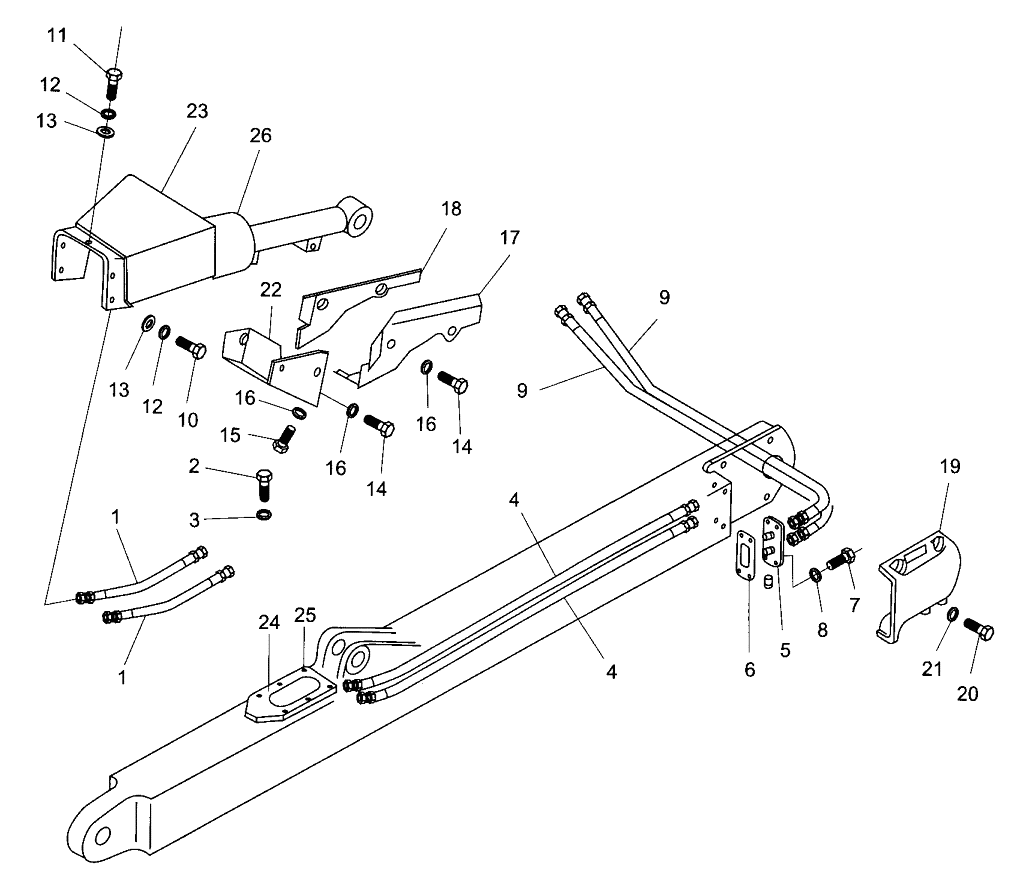

№ на схеме:1

Наименование:Шланг 10-630

Каталожный номер:JB/ZQ3797.3-86

Комплект:2

Примечание:

№ на схеме:2

Наименование:Болт М12х30

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:3

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:4

Наименование:Шланг 10-1630

Каталожный номер:JB/ZQ3797.3-86

Комплект:2

Примечание:

№ на схеме:5

Наименование:Скоба

Каталожный номер:580112

Комплект:1

Примечание:

№ на схеме:6

Наименование:Пластина

Каталожный номер:583024

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт М12х30

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:8

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:9

Наименование:Шланг 10-1130

Каталожный номер:JB/ZQ3797.3-86

Комплект:2

Примечание:

№ на схеме:10

Наименование:Болт М12х25

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:11

Наименование:Болт М12х35

Каталожный номер:GB5783-86

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:5

Примечание:

№ на схеме:13

Наименование:Шайба 12

Каталожный номер:JB/ZQ3756-86

Комплект:5

Примечание:

№ на схеме:14

Наименование:Болт М12х25

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:15

Наименование:Болт М12х35

Каталожный номер:GB5783-86

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:7

Примечание:

№ на схеме:17

Наименование:Крышка

Каталожный номер:580196

Комплект:1

Примечание:

№ на схеме:18

Наименование:Крышка

Каталожный номер:580195

Комплект:1

Примечание:

№ на схеме:19

Наименование:Крышка

Каталожный номер:581033

Комплект:1

Примечание:

№ на схеме:20

Наименование:Болт М14х30

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:21

Наименование:Шайба 14

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:22

Наименование:Крышка

Каталожный номер:580198

Комплект:1

Примечание:

№ на схеме:23

Наименование:Крышка

Каталожный номер:580197

Комплект:1

Примечание:

№ на схеме:24

Наименование:Скоба

Каталожный номер:580511

Комплект:1

Примечание:

№ на схеме:25

Наименование:Прокладка

Каталожный номер:583023

Комплект:1

Примечание:

№ на схеме:26

Наименование:Гидравлический узел

Каталожный номер:580160

Комплект:1

Примечание:
