Фильтр тонкой очистки 570318

← Редукционный клапан А570324. Обратный клапан В570328 Клапан рулевого управления (клапан поворота) 570323 →

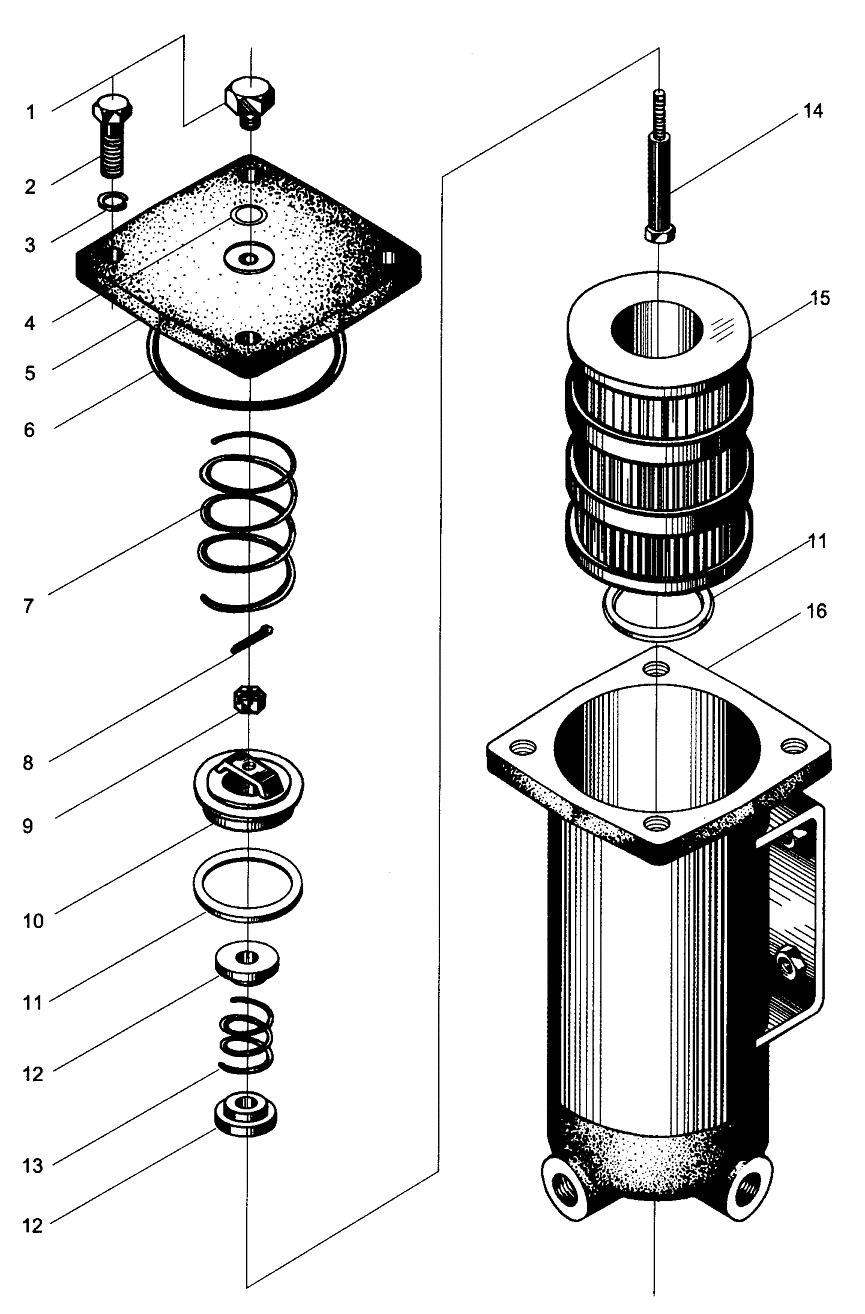

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт-заглушка

Каталожный номер:573530

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт М12х25

Каталожный номер:GB5781-86

Комплект:4

Примечание:

№ на схеме:3

Наименование:Шайба 12

Каталожный номер:GB93-76

Комплект:4

Примечание:

№ на схеме:4

Наименование:Уплотнительное кольцо 18х2.4

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:5

Наименование:Уплотнительный колпачок, верхний

Каталожный номер:573531

Комплект:1

Примечание:

№ на схеме:6

Наименование:Уплотнительное кольцо 120х3.1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:7

Наименование:Пружина, большая

Каталожный номер:573532

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шпилька 1.6х16

Каталожный номер:GB91-86

Комплект:1

Примечание:

№ на схеме:9

Наименование:Гайка М6

Каталожный номер:GB6170-86

Комплект:1

Примечание:

№ на схеме:10

Наименование:Опорная поверхность предохранительного клапана

Каталожный номер:570337

Комплект:1

Примечание:

№ на схеме:11

Наименование:Прокладка

Каталожный номер:573533

Комплект:2

Примечание:

№ на схеме:12

Наименование:Седло пружины

Каталожный номер:573534

Комплект:2

Примечание:

№ на схеме:13

Наименование:Пружина

Каталожный номер:573535

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт

Каталожный номер:573536

Комплект:1

Примечание:

№ на схеме:15

Наименование:Элемент фильтра

Каталожный номер:570338

Комплект:1

Примечание:

№ на схеме:16

Наименование:Кожух

Каталожный номер:570339

Комплект:1

Примечание:
