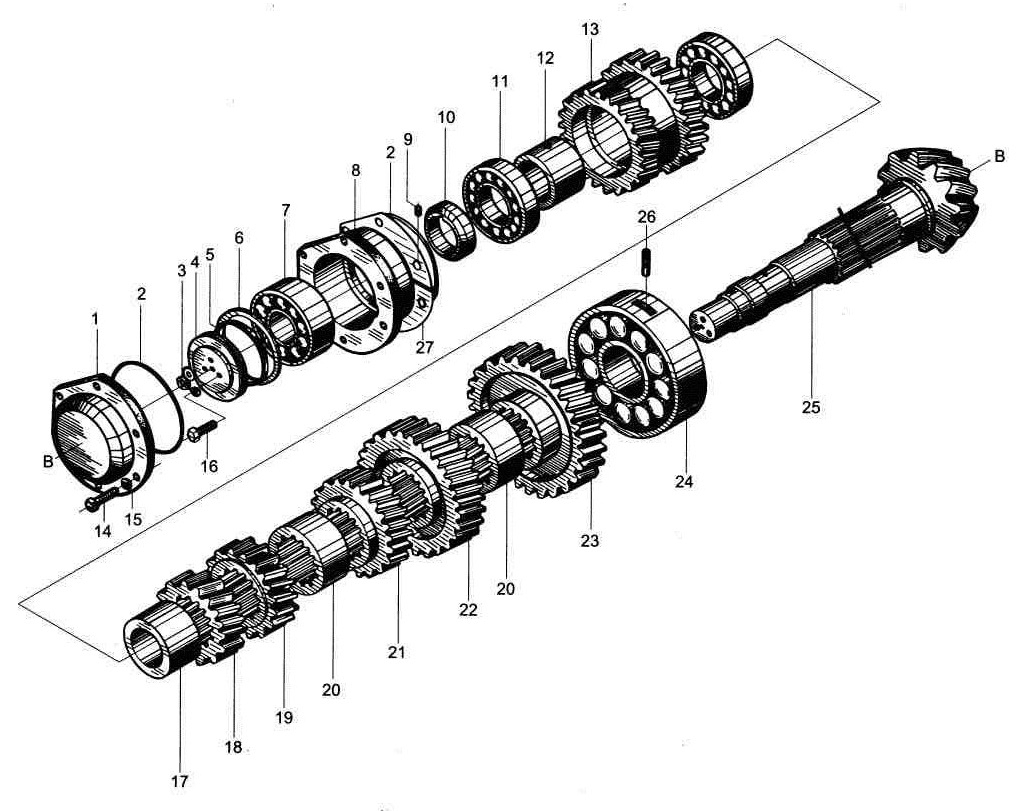

КОРПУС ТРАНСМИССИИ 3

← КОРПУС ТРАНСМИССИИ 2 КОРПУС ТРАНСМИССИИ 4 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:КРЫШКА ПОДШИПНИКА

Каталожный номер:0А13029

Комплект:1

Примечание:

№ на схеме:2

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 125 x 3.1

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:3

Наименование:СТОПОРНАЯ ПРОКЛАДКА

Каталожный номер:0А10025

Комплект:1

Примечание:

№ на схеме:4

Наименование:КОЛПАЧОК ЗАГЛУШКИ УПЛОТНЕНИЯ

Каталожный номер:0А13032

Комплект:1

Примечание:

№ на схеме:5

Наименование:МАСЛЯНОЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, МАЛОЕ

Каталожный номер:0А13031

Комплект:1

Примечание:

№ на схеме:6

Наименование:КОНТРОВОЧНОЕ КОЛЬЦО

Каталожный номер:0А13030

Комплект:1

Примечание:

№ на схеме:7

Наименование:ПОДШИПНИК 3609

Каталожный номер:GB286-64

Комплект:1

Примечание:

№ на схеме:8

Наименование:УПЛОТНЕНИЕ ПОДШИПНИКА (III)

Каталожный номер:0А13055

Комплект:1

Примечание:

№ на схеме:9

Наименование:ШПИЛЬКА 6 x 8

Каталожный номер:GB119-86

Комплект:1

Примечание:

№ на схеме:10

Наименование:РАСПОРНАЯ ШАЙБА (III)

Каталожный номер:0А13036

Комплект:1

Примечание:

№ на схеме:11

Наименование:ПОДШИПНИК 12211

Каталожный номер:GB283-81

Комплект:2

Примечание:

№ на схеме:12

Наименование:РАСПОРНОЕ КОЛЬЦО (III)

Каталожный номер:0А13035

Комплект:1

Примечание:

№ на схеме:13

Наименование:НАПРАВЛЯЮЩЕЕ КОЛЕСО

Каталожный номер:0А13033

Комплект:1

Примечание:

№ на схеме:14

Наименование:БОЛТ M10 x 40-8.8

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:15

Наименование:ШАЙБА 10

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:16

Наименование:БОЛТ

Каталожный номер:0А13057

Комплект:3

Примечание:

№ на схеме:17

Наименование:РАСПОРНАЯ ВТУЛКА ВЕДОМОГО ВАЛА (II)

Каталожный номер:0А13034

Комплект:1

Примечание:

№ на схеме:18

Наименование:ВЕДОМАЯ ШЕСТЕРНЯ, 5-ая СКОРОСТЬ

Каталожный номер:0А13022

Комплект:1

Примечание:

№ на схеме:19

Наименование:ВЕДОМАЯ ШЕСТЕРНЯ, 4-ая СКОРОСТЬ

Каталожный номер:0А13049

Комплект:1

Примечание:

№ на схеме:20

Наименование:РАСПОРНАЯ ВТУЛКА ВЕДОМОГО ВАЛА (I)

Каталожный номер:0А13005

Комплект:2

Примечание:

№ на схеме:21

Наименование:ВЕДОМАЯ ШЕСТЕРНЯ, 3-ья СКОРОСТЬ

Каталожный номер:0А13050

Комплект:1

Примечание:

№ на схеме:22

Наименование:ВЕДОМАЯ ШЕСТЕРНЯ, 2-ая СКОРОСТЬ

Каталожный номер:0А13051

Комплект:1

Примечание:

№ на схеме:23

Наименование:ВЕДОМАЯ ШЕСТЕРНЯ, 1-ая СКОРОСТЬ

Каталожный номер:0А13004

Комплект:1

Примечание:

№ на схеме:24

Наименование:ПОДШИПНИК 2414

Каталожный номер:0А13058

Комплект:1

Примечание:

№ на схеме:25

Наименование:ВЕДОМЫЙ ВАЛ

Каталожный номер:0А13006

Комплект:1

Примечание:

№ на схеме:26

Наименование:ПОЗИЦИОНИРУЮЩИЙ ВИНТ

Каталожный номер:0А13003

Комплект:1

Примечание:

№ на схеме:27

Наименование:РЕГУЛИРОВОЧНАЯ ШАЙБА

Каталожный номер:0А13037

Комплект:1

Примечание:
