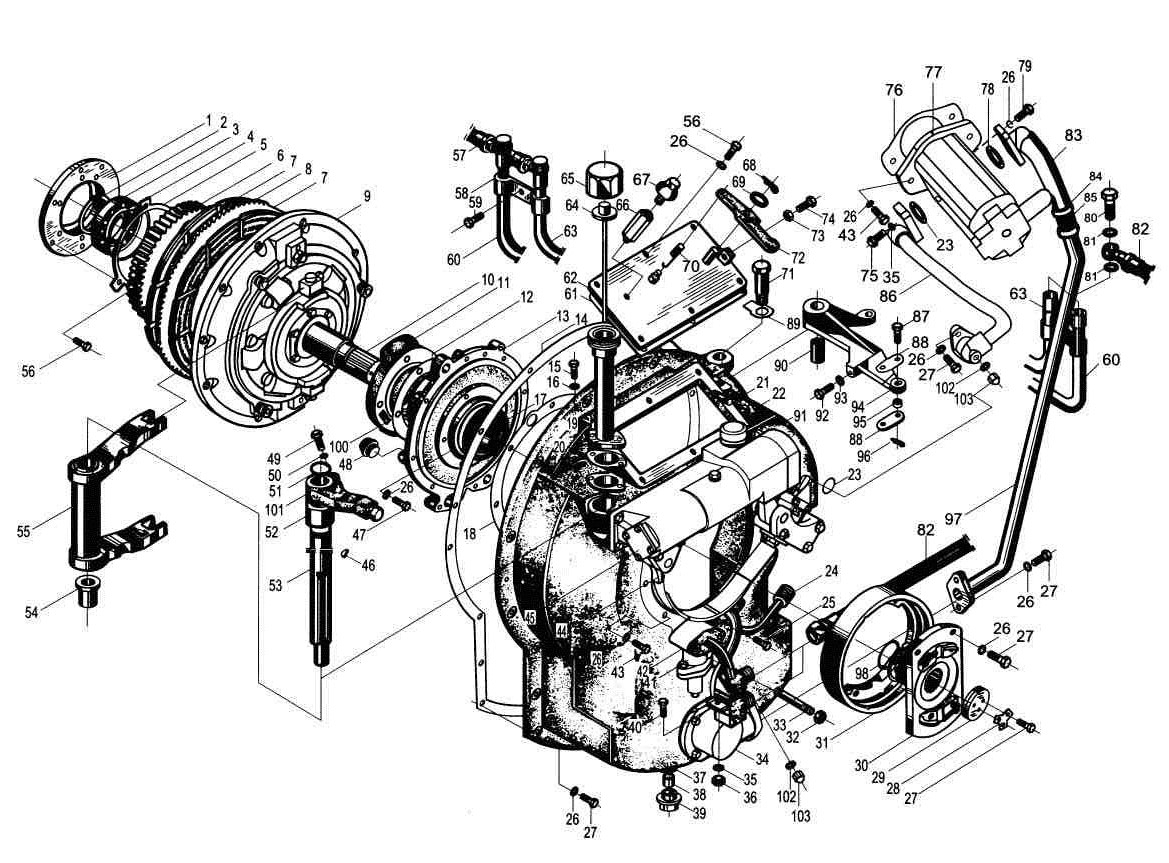

СЦЕПЛЕНИЕ МАХОВОГО КОЛЕСА 210015

← РЕГУЛЯТОР 200016 НАГНЕТАТЕЛЬНЫЙ КЛАПАН 210156 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:СЕДЛО ПОДШИПНИКА, ПЕРЕДНЕЕ

Каталожный номер:211058

Комплект:1

Примечание:

№ на схеме:2

Наименование:КОНТРОВОЧНОЕ КОЛЬЦО 75

Каталожный номер:GB894.1-86

Комплект:1

Примечание:

№ на схеме:3

Наименование:ПОДШИПНИК 115

Каталожный номер:GB270-82

Комплект:1

Примечание:

№ на схеме:4

Наименование:КОНТРОВОЧНОЕ КОЛЬЦО 115

Каталожный номер:GB893.1-86

Комплект:1

Примечание:

№ на схеме:5

Наименование:СТОПОРНАЯ ПРОКЛАДКА

Каталожный номер:213152

Комплект:1

Примечание:

№ на схеме:6

Наименование:ШЕСТЕРНЯ

Каталожный номер:213153

Комплект:1

Примечание:

№ на схеме:7

Наименование:УЗЕЛ НАПРАВЛЯЮЩЕГО ДИСКА

Каталожный номер:210135

Комплект:2

Примечание:

№ на схеме:8

Наименование:ПРИВОДНОЙ ДИСК

Каталожный номер:213154

Комплект:1

Примечание:

№ на схеме:9

Наименование:ВЫЖИМНОЙ МЕХАНИЗМ

Каталожный номер:210133

Комплект:1

Примечание:

№ на схеме:10

Наименование:ГЛАВНЫЙ ВАЛ

Каталожный номер:213155

Комплект:1

Примечание:

№ на схеме:11

Наименование:КРЫШКА, ЗАДНЯЯ СКОБА ПОДШИПНИКА

Каталожный номер:211066

Комплект:1

Примечание:

№ на схеме:12

Наименование:ПРОКЛАДКА

Каталожный номер:213157

Комплект:1

Примечание:

№ на схеме:13

Наименование:СКОБА ПОДШИПНИКА, ЗАДНЯЯ

Каталожный номер:211067

Комплект:1

Примечание:

№ на схеме:14

Наименование:ПРОКЛАДКА

Каталожный номер:213159

Комплект:1

Примечание:

№ на схеме:15

Наименование:БОЛТ M10 x 25

Каталожный номер:GB5783-86

Комплект:9

Примечание:

№ на схеме:16

Наименование:ШАЙБА 10

Каталожный номер:GB93-87

Комплект:54

Примечание:

№ на схеме:17

Наименование:МАСЛЯНОЕ УПЛОТНЕНИЕ PD85 х 110 x 12

Каталожный номер:HG4-692-67

Комплект:1

Примечание:

№ на схеме:18

Наименование:ПРОКЛАДКА

Каталожный номер:213160

Комплект:1

Примечание:

№ на схеме:19

Наименование:МАСЛЯНЫЙ УЗЕЛ

Каталожный номер:210137

Комплект:1

Примечание:

№ на схеме:20

Наименование:ПРОКЛАДКА

Каталожный номер:213163

Комплект:1

Примечание:

№ на схеме:21

Наименование:БОЛТОВОЙ ШТИФТ M10 x 30

Каталожный номер:GB898-88

Комплект:1

Примечание:

№ на схеме:22

Наименование:ГАЙКА M10

Каталожный номер:GB6170-86

Комплект:7

Примечание:

№ на схеме:23

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 35 x 3.5

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:24

Наименование:КОЛЕНО (I)

Каталожный номер:210189

Комплект:1

Примечание:

№ на схеме:25

Наименование:БОЛТ M10 x 40

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:26

Наименование:ШАЙБА 10

Каталожный номер:GB93-87

Комплект:18

Примечание:

№ на схеме:27

Наименование:БОЛТ M10 х 30-8.8

Каталожный номер:GB5783-86

Комплект:27

Примечание:

№ на схеме:28

Наименование:СТОПОРНАЯ ПРОКЛАДКА

Каталожный номер:213164

Комплект:1

Примечание:

№ на схеме:29

Наименование:ПРИЖИМНАЯ ШАЙБА

Каталожный номер:213165

Комплект:1

Примечание:

№ на схеме:30

Наименование:ДИСК ФЛАНЦА

Каталожный номер:213369

Комплект:1

Примечание:

№ на схеме:31

Наименование:СТУПИЦА ТОРМОЗА

Каталожный номер:211073

Комплект:1

Примечание:

№ на схеме:32

Наименование:ГАЙКА M10

Каталожный номер:GB6170-86

Комплект:2

Примечание:

№ на схеме:33

Наименование:БОЛТ M10 x 95

Каталожный номер:GB898-88

Комплект:2

Примечание:

№ на схеме:34

Наименование:ФИЛЬТР

Каталожный номер:210144

Комплект:1

Примечание:

№ на схеме:35

Наименование:ШАЙБА 8

Каталожный номер:GB93-87

Комплект:5

Примечание:

№ на схеме:36

Наименование:ГАЙКА M8

Каталожный номер:GB6170-86

Комплект:1

Примечание:

№ на схеме:37

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 42 x 3.5

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:38

Наименование:МАГНИТ

Каталожный номер:213161

Комплект:1

Примечание:

№ на схеме:39

Наименование:ЗАГЛУШКА ОЛТА

Каталожный номер:213162

Комплект:1

Примечание:

№ на схеме:40

Наименование:БОЛТ M8 x 25

Каталожный номер:GB5783-86

Комплект:1

Примечание:

№ на схеме:41

Наименование:КОЛЕНО (II)

Каталожный номер:210179

Комплект:1

Примечание:

№ на схеме:42

Наименование:ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

Каталожный номер:210157

Комплект:1

Примечание:

№ на схеме:43

Наименование:БОЛТ M10 x 35

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:44

Наименование:ИНЕРЦИОННЫЙ ТОРМОЗ

Каталожный номер:210155

Комплект:1

Примечание:

№ на схеме:45

Наименование:НАГНЕТАТЕЛЬНЫЙ КЛАПАН

Каталожный номер:210156

Комплект:1

Примечание:

№ на схеме:46

Наименование:ШПОНКА 8 x 32

Каталожный номер:GB 1099-72

Комплект:1

Примечание:

№ на схеме:47

Наименование:БОЛТ M10 x 55

Каталожный номер:GB5781-86

Комплект:5

Примечание:

№ на схеме:48

Наименование:МАСЛЯНАЯ ЗАГЛУШКА

Каталожный номер:213267

Комплект:2

Примечание:

№ на схеме:49

Наименование:БОЛТ M16 x 45

Каталожный номер:GB5781-86

Комплект:1

Примечание:

№ на схеме:50

Наименование:ШАЙБА 16

Каталожный номер:GB93-87

Комплект:1

Примечание:

№ на схеме:51

Наименование:КОНТРОВОЧНОЕ КОЛЬЦО 34

Каталожный номер:GB8941-86

Комплект:1

Примечание:

№ на схеме:52

Наименование:МЕДНАЯ МУФТА

Каталожный номер:213168

Комплект:1

Примечание:

№ на схеме:53

Наименование:РАБОЧИЙ ВАЛ

Каталожный номер:213169

Комплект:1

Примечание:

№ на схеме:54

Наименование:МЕДНАЯ МУФТА С БУРТИКОМ

Каталожный номер:213170

Комплект:1

Примечание:

№ на схеме:55

Наименование:РАБОЧАЯ ВИЛКА

Каталожный номер:210140

Комплект:1

Примечание:

№ на схеме:56

Наименование:БОЛТ M10 х 25

Каталожный номер:GB5783-86

Комплект:9

Примечание:

№ на схеме:57

Наименование:ШЛАНГ (I)

Каталожный номер:570312

Комплект:2

Примечание:

№ на схеме:58

Наименование:СКРЕПКА, ДВОЙНАЯ ТРУБА

Каталожный номер:573561

Комплект:2

Примечание:

№ на схеме:59

Наименование:БОЛТ M10 x 20

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:60

Наименование:ТРУБА (I)

Каталожный номер:210174

Комплект:1

Примечание:

№ на схеме:61

Наименование:ПРОКЛАДКА

Каталожный номер:213167

Комплект:1

Примечание:

№ на схеме:62

Наименование:УЗЕЛ СВАРНЫХ ПЛАСТИН

Каталожный номер:210142

Комплект:1

Примечание:

№ на схеме:63

Наименование:ТРУБА (II)

Каталожный номер:210173

Комплект:1

Примечание:

№ на схеме:64

Наименование:ИЗМЕРИТЕЛЬНЫЙ СТЕРЖЕНЬ

Каталожный номер:210129

Комплект:1

Примечание:

№ на схеме:65

Наименование:МАСЛЕНКА

Каталожный номер:211074

Комплект:1

Примечание:

№ на схеме:66

Наименование:СОЕДИНИТЕЛЬНЫЙ ШТОК, КОРПУС САПУНА

Каталожный номер:213368

Комплект:1

Примечание:

№ на схеме:67

Наименование:УЗЕЛ КОРПУСА САПУНА

Каталожный номер:210128

Комплект:1

Примечание:

№ на схеме:68

Наименование:ШПИЛЬКА 4 x 25

Каталожный номер:GB91-86

Комплект:1

Примечание:

№ на схеме:69

Наименование:ШАЙБА 16

Каталожный номер:GB97-86

Комплект:1

Примечание:

№ на схеме:70

Наименование:ПРУЖИНА НАТЯЖЕНИЯ

Каталожный номер:213367

Комплект:1

Примечание:

№ на схеме:71

Наименование:ПОАОРОТНЫЙ ВАЛ

Каталожный номер:213366

Комплект:1

Примечание:

№ на схеме:72

Наименование:РЫЧАГ

Каталожный номер:212037

Комплект:1

Примечание:

№ на схеме:73

Наименование:ГАЙКА M10

Каталожный номер:GB6170-86

Комплект:1

Примечание:

№ на схеме:74

Наименование:РЕГУЛИРОВОЧНЫЙ БОЛТ

Каталожный номер:213177

Комплект:1

Примечание:

№ на схеме:75

Наименование:БОЛТ M8 x 30

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:76

Наименование:УПЛОТНИТЕЛЬНАЯ ШАЙБА

Каталожный номер:213344

Комплект:1

Примечание:

№ на схеме:77

Наименование:ШЕСТЕРЕННЫЙ НАСОС

Каталожный номер:CBGJ0032/0010-XF

Комплект:1

Примечание:

№ на схеме:78

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 35 x 3.5

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:79

Наименование:БОЛТ M10 x 28

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:80

Наименование:ПОЛЫЙ БОЛТ

Каталожный номер:573560

Комплект:4

Примечание:

№ на схеме:81

Наименование:ШАЙБА 22

Каталожный номер:JB1002-77

Комплект:8

Примечание:

№ на схеме:82

Наименование:УЗЕЛ ШЛАНГА

Каталожный номер:570332

Комплект:2

Примечание:

№ на схеме:83

Наименование:ВЕРХНЯЯ ТРУБА, НИЗКОЕ ДАВЛЕНИЕ

Каталожный номер:210175

Комплект:1

Примечание:

№ на схеме:84

Наименование:ЗАЖИМ 27-40

Каталожный номер:JB/ZQ3777-86

Комплект:2

Примечание:

№ на схеме:85

Наименование:РЕЗИНОВАЯ ТРУБА

Каталожный номер:213339

Комплект:1

Примечание:

№ на схеме:86

Наименование:ТРУБА, ВЫСОКОЕ ДАВЛЕНИЕ

Каталожный номер:210176

Комплект:1

Примечание:

№ на схеме:87

Наименование:ШПИЛЬКА A12dc4 х 28

Каталожный номер:GB882-86

Комплект:2

Примечание:

№ на схеме:88

Наименование:СОЕДИНИТЕЛЬНАЯ ПЛАСТИНА

Каталожный номер:213305

Комплект:2

Примечание:

№ на схеме:89

Наименование:ШАЙБА 24

Каталожный номер:GB854-88

Комплект:1

Примечание:

№ на схеме:90

Наименование:ПОДШИПНИК, СОДЕРЖАЩИЙ МАСЛО

Каталожный номер:211071

Комплект:1

Примечание:

№ на схеме:91

Наименование:ГЛАВНЫЙ КОРПУС СЦЕПЛЕНИЯ

Каталожный номер:211057

Комплект:1

Примечание:

№ на схеме:92

Наименование:БОЛТ M8 x 40-Q

Каталожный номер:GB5781-86

Комплект:1

Примечание:

№ на схеме:93

Наименование:ГАЙКА M8

Каталожный номер:GB6170-86

Комплект:1

Примечание:

№ на схеме:94

Наименование:КОРОМЫСЛО

Каталожный номер:211086

Комплект:1

Примечание:

№ на схеме:95

Наименование:ПОДШИПНИК, СОДЕРЖАЩИЙ МАСЛО

Каталожный номер:211072

Комплект:1

Примечание:

№ на схеме:96

Наименование:ШПИЛЬКА 4 x 20

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:97

Наименование:НИЖНЯЯ ТРУБА, НИЗКОЕ ДАВЛЕНИЕ

Каталожный номер:210178

Комплект:1

Примечание:

№ на схеме:98

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 55 x 3.1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:99

Наименование:КОНТРОВОЧНОЕ КОЛЬЦО 70

Каталожный номер:GB894.1-86

Комплект:1

Примечание:

№ на схеме:100

Наименование:ПОДШИПНИК 32214

Каталожный номер:GB283-81

Комплект:1

Примечание:

№ на схеме:101

Наименование:КОРОМЫСЛО

Каталожный номер:212039

Комплект:1

Примечание:

№ на схеме:102

Наименование:ШАЙБА 10

Каталожный номер:JB1002-77

Комплект:2

Примечание:

№ на схеме:103

Наименование:МАСЛЯНАЯ ЗАГЛУШКА

Каталожный номер:573572

Комплект:2

Примечание:
