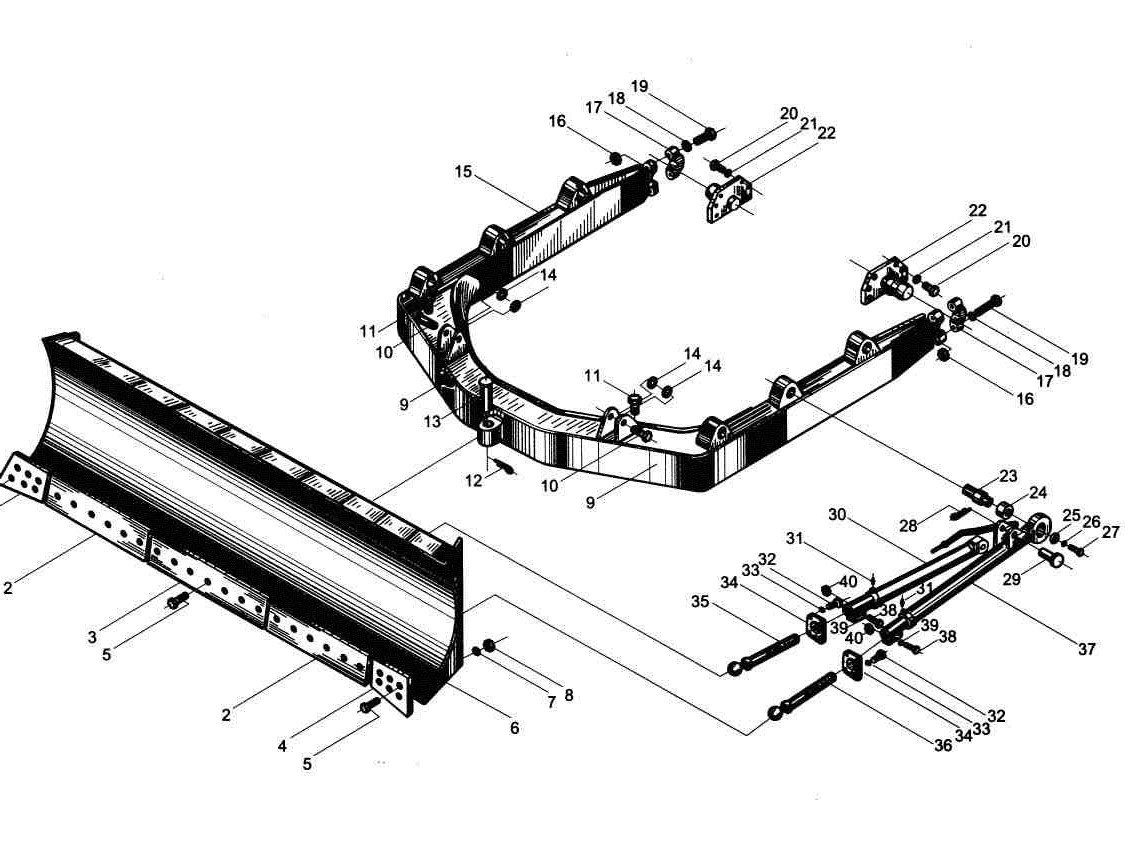

РАЗРАВНИВАЮЩЕЕ ОРУДИЕ 730015

← ПРЯМОЕ ЛЕЗВИЕ С ФУНКЦИЕЙ НАКЛОНА 2 РЫХЛИТЕЛЬ 740013 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:ТОЛКАЮЩИЙ РЫЧАГ, ПРАВЫЙ

Каталожный номер:730177

Комплект:1

Примечание:

№ на схеме:1

Наименование:РЕЖУЩАЯ КРОМКА, ПРАВАЯ

Каталожный номер:732054

Комплект:1

Примечание:

№ на схеме:2

Наименование:РЕЖУЩАЯ ПЛАСТИНА

Каталожный номер:732056

Комплект:2

Примечание:

№ на схеме:3

Наименование:РЕЖУЩАЯ ПЛАСТИНА, СРЕДНЯЯ

Каталожный номер:732057

Комплект:1

Примечание:

№ на схеме:4

Наименование:РЕЖУЩАЯ КРОМКА, ЛЕВАЯ

Каталожный номер:732055

Комплект:1

Примечание:

№ на схеме:5

Наименование:БОЛТ M20 x 70

Каталожный номер:GB10-88

Комплект:31

Примечание:

№ на схеме:6

Наименование:ЛЕЗВИЕ

Каталожный номер:730173

Комплект:l

Примечание:

№ на схеме:7

Наименование:ШАЙБА 20

Каталожный номер:GB93-87

Комплект:31

Примечание:

№ на схеме:8

Наименование:ГАЙКА M20

Каталожный номер:GB6170-86

Комплект:31

Примечание:

№ на схеме:9

Наименование:ШПИЛЬКА

Каталожный номер:733430

Комплект:2

Примечание:

№ на схеме:10

Наименование:ШПИЛЬКА 5 x 20

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:11

Наименование:ШПИЛЬКА

Каталожный номер:733445

Комплект:2

Примечание:

№ на схеме:12

Наименование:ШПИЛЬКА 10 x 90

Каталожный номер:GB91-86

Комплект:1

Примечание:

№ на схеме:13

Наименование:ВЕРТИКАЛЬНАЯ ШПИЛЬКА, БОЛЬШАЯ

Каталожный номер:733445

Комплект:1

Примечание:

№ на схеме:14

Наименование:КОЛЬЦО-ШАЙБА

Каталожный номер:733432

Комплект:4

Примечание:

№ на схеме:15

Наименование:АРОЧНАЯ РАМА

Каталожный номер:730174

Комплект:1

Примечание:

№ на схеме:16

Наименование:ГАЙКА M24

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:17

Наименование:СФЕРИЧЕСКИЙ ПОДШИПНИК, ЗАДНИЙ

Каталожный номер:732015

Комплект:2

Примечание:

№ на схеме:18

Наименование:ШАЙБА 24

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:19

Наименование:БОЛТ M24 x 150-8.8

Каталожный номер:GB30-87

Комплект:4

Примечание:

№ на схеме:20

Наименование:БОЛТ M20 x 40-8.8

Каталожный номер:GB30-87

Комплект:12

Примечание:

№ на схеме:21

Наименование:ШАЙБА 20

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:22

Наименование:СФЕРИЧЕСКИЙ ПОДШИПНИК

Каталожный номер:730175

Комплект:2

Примечание:

№ на схеме:23

Наименование:ШПИЛЬКА ТОЛКАТЕЛЯ

Каталожный номер:733433

Комплект:2

Примечание:

№ на схеме:24

Наименование:КОРПУС ШАРА ТОЛКАТЕЛЯ

Каталожный номер:733434

Комплект:2

Примечание:

№ на схеме:25

Наименование:СОЕДИНЕНИЕ

Каталожный номер:733435

Комплект:1

Примечание:

№ на схеме:26

Наименование:ШАЙБА 12

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:27

Наименование:ВИНТ M12 x 30

Каталожный номер:GB70-87

Комплект:6

Примечание:

№ на схеме:28

Наименование:ШПИЛЬКА 10 x 60

Каталожный номер:GB91-87

Комплект:2

Примечание:

№ на схеме:29

Наименование:ШПИЛЬКА ЗАДНЕЙ МУФТЫ

Каталожный номер:733436

Комплект:2

Примечание:

№ на схеме:30

Наименование:НАКЛОННАЯ СКОБА, ВЕРХНЯЯ

Каталожный номер:730176

Комплект:2

Примечание:

№ на схеме:31

Наименование:МАСЛЕНКА M10 x 1

Каталожный номер:GB1152-89

Комплект:4

Примечание:

№ на схеме:32

Наименование:БОЛТ M20 x 45

Каталожный номер:GB5783-86

Комплект:16

Примечание:

№ на схеме:33

Наименование:ШАЙБА 20

Каталожный номер:GB9387

Комплект:16

Примечание:

№ на схеме:34

Наименование:КРЫШКА СКОБЫ ШАРА

Каталожный номер:731077

Комплект:4

Примечание:

№ на схеме:35

Наименование:РЕГУЛИРУЮЩИЙ ШТОК С ШАРОВЫМ ОКОНЧАНИЕМ, РЫЧАГ НАКЛОНА

Каталожный номер:733438

Комплект:2

Примечание:

№ на схеме:36

Наименование:РЕГУЛИРУЮЩИЙ ШТОК С ШАРОВЫМ ОКОНЧАНИЕМ, ТОЛКАЮЩИЙ РЫЧАГ

Каталожный номер:733439

Комплект:2

Примечание:

№ на схеме:37

Наименование:ТОЛКАЮЩИЙ РЫЧАГ, ЛЕВЫЙ

Каталожный номер:730180

Комплект:1

Примечание:

№ на схеме:38

Наименование:БОЛТ M16 x 70

Каталожный номер:GB5781-86

Комплект:8

Примечание:

№ на схеме:39

Наименование:ШАЙБА 16

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:40

Наименование:ГАЙКА M16

Каталожный номер:GB6170-86

Комплект:8

Примечание:
